內蒙古自治區公路路政執法監察總隊作為內蒙古自治區交通運輸廳直屬單位，負責全區公路路政執法的組織、指導、監督等工作，依法維護路產、路權。為滿足國家信息安全等級保護管理規范和技術標準，進行三級等保安全建設工作。

等級保護指對國家重要信息、法人和其他組織及公民的專有信息以及公開信息和存儲、傳輸、處理這些信息的信息系統分等級實行安全保護，對信息系統中使用的信息安全產品實行按等級管理，對信息系統中發生的信息安全事件分等級響應、處置。

第三級，監督保護級：信息系統受到破壞后，會對社會秩序和公共利益造成嚴重損害，或者對國家安全造成損害；一般適用于地市級以上國家機關、企業、事業單位內部重要的信息系統，例如涉及工作秘密、商業秘密、敏感信息的辦公系統和管理系統；跨省或全國聯網運行的用于生產、調度、管理、指揮、作業、控制等方面的重要信息系統以及這類系統在省、地市的分支系統；中央各部委、?。▍^(qū)、市）門戶網站和重要網站；跨省連接的網絡系統等。

內蒙古自治區公路路政執法監察總隊在建設三級等保安全的工作中，采購我司“創宇A(yù)DS抗拒絕服務系統”硬件安全產品，以完善下一代信息基礎設施，健全信息安全保障體系。

實施時間：

開始時間：2021年8月，針對標書要求，明確客戶具體需求；

2021年9月，項目中標；

2021年11月，完成合同簽署；

2021年11月，完成“創宇A(yù)DS抗拒絕服務系統”硬件設備發貨；

2021年11月，完成“創宇A(yù)DS抗拒絕服務系統”硬件設備上架、安裝、部署工作；

截止時間：2021年12月，產品實施完成，客戶完成簽收。

應用場景

內蒙古自治區公路路政執法監察總隊作為內蒙古自治區交通運輸廳直屬單位，負責全區公路路政執法的組織、指導、監督等工作，依法維護路產、路權。

根據《信息系統安全等級保護基本要求》，信息系統的第三級安全保護是指，信息系統受到破壞后，會對社會秩序和公共利益造成嚴重損害，或者對國家安全造成損害。國家信息安全監管部門對該級信息系統安全等級保護工作進行監督、檢查。

結合內蒙古自治區公路路政執法監察總隊的工作職責，其中包括：承擔全區高速公路聯網收費運營管理服務和通行費的拆分、結算工作；規劃、設計、布局聯網電子不停車收費系統（ETC）；協調全區高速公路收費系統、監控系統軟硬件的統一使用和維護工作；承擔全區高速公路聯網收費密鑰管理和安全認證工作；承擔高速公路的路況、通行信息的采集和發送工作等。

因此，內蒙古自治區公路路政執法監察總隊需要進行三級等保建設工作。

創宇A(yù)DS抗拒絕服務系統作為一款硬件抗D產品，是知道創宇基于KSP操作系統?主研發的硬件抗DDoS攻擊系統。通過部署在客戶本地，實現對全局流量的監控與檢測，并對DDoS攻擊流量進?全?位多層次清洗。全?、精準抵御各類DDoS攻擊，保障業務?可?性。滿足了部分政企網絡架構不適合上云的需求，具備全面自主可控的防護策略配置，正是網絡安全建設的“剛需”產品。

面臨挑戰

從客戶需求溝通到產品實施部署，過程中面臨了如下挑戰：

1、硬件產品較軟件產品而言，多了硬件層面的需求，創宇A(yù)DS抗拒絕服務系統根據市場情況，推出了不同的硬件型號，對應不同的硬件配置。但本次案例，內蒙古自治區公路路政執法監察總隊根據內部網絡架構情況，提出了更多的網口需求，我司因此擴展網口，不斷測試，最終經過驗證，達成交付。在滿足客戶需求的同時，我司在后續的產品合作中，也積累了個性化定制的技術經驗，也提升了產品的服務價值。

2、根據內蒙古自治區公路路政執法監察總隊網絡拓撲情況，進行串聯部署的部署模式，需要進行一些部署模式相關的問題確認，對于較底層的技術問題，是網橋模式或是網關模式，都分別進行了驗證，兩種串聯模式對應的網絡情況不同，弄錯則會導致業務不可用。

3、因疫情原因，產品的實施交付面臨一定的困難，我司售后團隊同本次項目的研發團隊多次溝通，制定多個實施部署解決方案。針對本次交付的細節，也逐一確認溝通，以保證在產品交付的過程中完美無誤。這體現了我司技術服務團隊的專業性，是一支值得信賴的售后隊伍。

以上挑戰均在過程中逐一解決，無論是我司研發團隊的技術能力，還是售后團隊的服務能力，都為本次實施交付工作提供了技術支持保障，創宇A(yù)DS抗拒絕服務系統的產品實力也進一步提升。

應用技術與實施過程

分布式拒絕服務（Distributed Denial of Service，簡稱DDoS）是最常?的?絡攻擊之?。

攻擊者通過控制不同位置的多臺計算機作為攻擊平臺，對?個或多個?標發起DDoS攻擊，消耗?標服務器性能或?絡帶寬，從?造成服務器?法正常地提供服務，致使業務中斷，造成客戶直接經濟損失。

常見的攻擊類型有：

流量型攻擊：流量型DDoS攻擊主要包括SYN Flood、ACK Flood、UDP Flood、ICMP Flood、RST Flood等。

Web應用層DDoS攻擊：Web應?層攻擊主要是HTTPGet Flood、HTTP Post Flood、CC等攻擊。

畸形報文：畸形報?主要包括Frag Flood、Smurf、Stream Flood、Land Flood、IP畸形報?、TCP畸形報?、UDP畸形報?等。

連接型DDoS攻擊：主要是指TCP慢速連接攻擊、連接耗盡攻擊、Loic、Hoic、Slowloris、 Pyloris、Xoic等慢速攻擊。

DNS DDoS攻擊：DNS DDoS攻擊主要包括DNS Request Flood、DNS Response Flood、虛假源+真實源DNS Query Flood、權威服務器攻擊和Local服務器攻擊等。

T級DDoS攻擊時代已然來臨，攻擊規模與頻率年年攀升，攻擊峰值不斷推?，根據知道創宇云防御平臺數據，2020年攔截的DDoS攻擊數據中，最?攻擊峰值達到1T。

創宇A(yù)DS抗拒絕服務系統是知道創宇基于KSP操作系統自主研發的硬件抗分布式拒絕服務攻擊系統。通過部署在客戶本地的流量檢測、流量清洗設備與中控管理系統，實現對全局流量的監控與檢測，并對DDoS攻擊流量進行全方位多層次清洗，全面、精準抵御各類DDoS攻擊，保障業務高可用性。

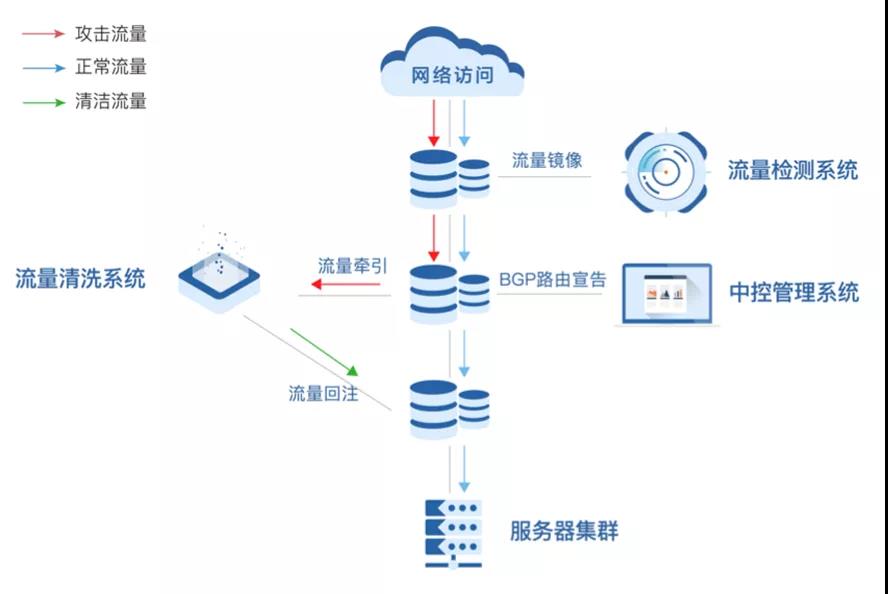

工作技術原理如下：

1. 流量檢測

通過流量鏡像，將網絡入口的混合流量復制到流量檢測設備中進行檢測分析，判斷是否有可疑的異常流量存在，如果有，則將攻擊信息通報至中控管理系統。

2. 流量牽引

當檢測到異常流量時，中控管理系統通過動態路由宣告，將原來去往攻擊目標IP的流量牽引至流量清洗設備進行清洗。

3 流量清洗

流量清洗設備根據檢測分析結果，通過基礎過濾、單包識別、智能清洗、高級過濾等策略，對DDoS攻擊流量展開立體多層次清洗。

4. 流量回注

經過流量清洗設備清洗后的清潔流量，回注轉發到應用服務器。

創宇A(yù)DS抗拒絕服務系統由流量檢測系統、流量清洗系統、中控管理系統三部分組成。其中流量檢測系統負責流量的統計、分析、檢測和告警，流量清洗系統負責攻擊流量的識別、分離和攔截，中控管理系統負責統一的流量調度、防護策略管理和數據統計、硬件性能監控等功能。

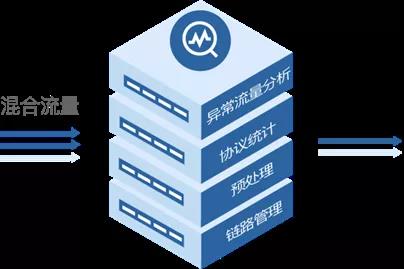

流量檢測系統

流量檢測系統用于異常流量監控和檢測，負責流量的統計、分析、檢測和告警。通過協議分析、畸形報文檢測、異常流量分析等多維度對流量進行實時檢測分析，對流量特征進行智能學習建模，提供近百種智能防護算法與檢測策略配置，實現對SYN Flood、ACK Flood、UDP Flood、ICMP Flood等流量型攻擊，HTTP、HTTPS、DNS、CC攻擊等應用層攻擊的全面精準檢測。

1. 鏈路管理層負責底層管理鏈路，根據CPU負載自動將數據包分配到不同的CPU處理。

2. 預處理層負責對數據包進行解析，根據內置的畸形報文特征庫，將畸形報文等異常流量直接攔截。

3. 協議統計層實時統計各種報文類型的數量和流量等信息，并實時發送給中控管理系統。

4. 異常流量分析層根據統計的信息使用流量特征自學習和報文狀態檢測等算法檢測出異常流量。

流量清洗系統

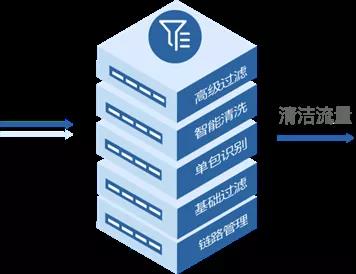

流量清洗系統用于異常流量的識別和攔截，由鏈路管理層、基礎過濾層、單包識別層、智能清洗層、高級過濾層組成，對DDoS攻擊流量展開立體多層次清洗，確保正常流量則不受影響。

1. 鏈路管理層負責底層管理鏈路，根據CPU負載自動將數據包分配到不同的CPU處理。

2. 基礎過濾層根據用戶配置的黑白名單，畸形報文規則等對報文進行基礎過濾。

3. 單包識別層分析協議頭部和負載，進一步過濾較為復雜的攻擊。

4. 智能清洗層使用信譽分析、源認證等算法對攻擊進行智能清洗。

5. 高級過濾層根據自定義規則及限速策略對報文進行攔截或限速。清洗過程中的流量統計信息發送給中控管理系統用作報表展示。

中控管理系統

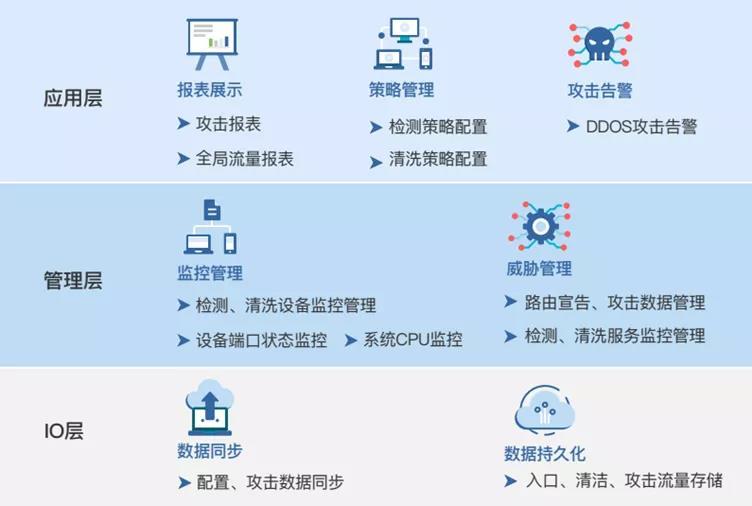

中控管理系統負責統一的流量調度、配置管理和數據統計，由IO層、管理層、應用層組成。通過將流量檢測設備、清洗設備的數據進行關聯分析和處理，實現對系統防護策略、威脅數據、設備監控等功能的集中管理。中控管理系統還能提供類型豐富的報表，支持多臺設備統一管理、監控、維護，包括檢測和清洗策略下發、狀態監控、系統升級、報表集中等。

設備監控與管理

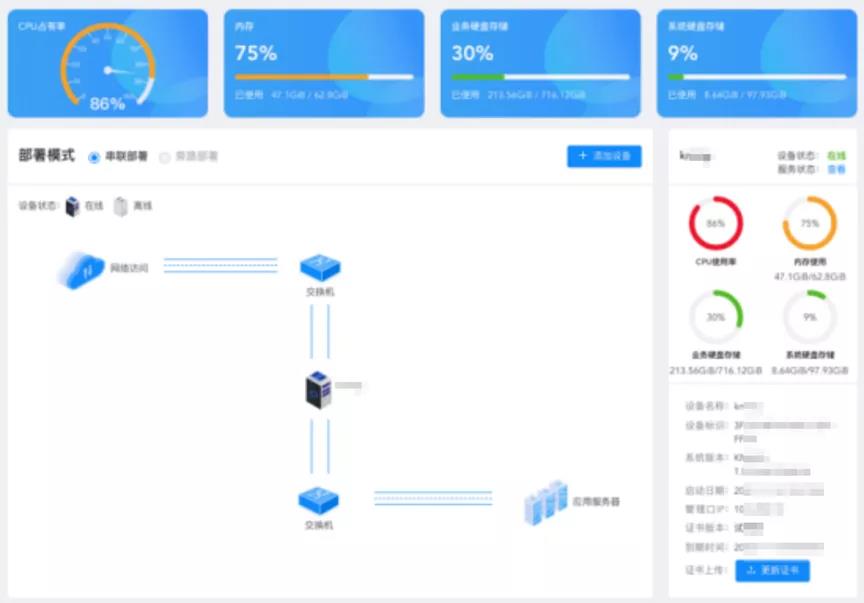

展示設備物理端口狀態、系統CPU、內存監控、系統空間告警等。在集群部署環境下，支持對多臺硬件設備的集中監控管理功能，滿足大型系統的管理需求。

靈活多樣的防護規則

ADS內置豐富的防護策略，客戶根據自身業務特征自定義防護策略，支持自定義流量檢測策略、流量清洗策略、畸形報文規則、黑白名單等功能。尤其是應對混合型攻擊、應用層攻擊，高度自主可控的定制策略能夠更好的實現抗D效果。

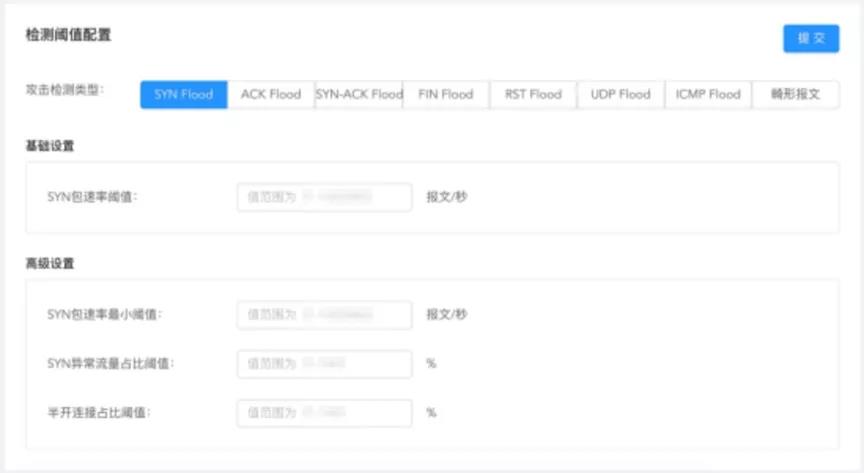

通過對流量特征進行智能學習建模，提供近百種智能防護算法與檢測、清洗策略配置。支持針對SYN Flood、 UDP Flood、 ICMP Flood、ACK Flood、畸形報文等不同攻擊類型，自定義包速率閾值、流量閾值、異常流量占比等關鍵字段閾值。支持首包丟棄、源認證策略等多種防護策略自定義，實現防護策略與客戶實際業務場景?度匹配的防護效果。

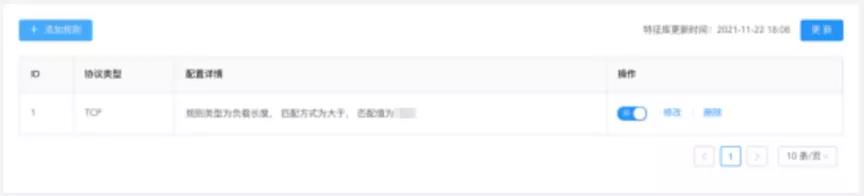

動態更新畸形規則

支持動態更新畸形報文規則，針對TCP、IP、UDP不同協議類型，動態更新包括源端口、目的端口、標志位，報文長度等關鍵字段，豐富檢測規則的多樣性，有效提升防護力度。

云端威脅庫

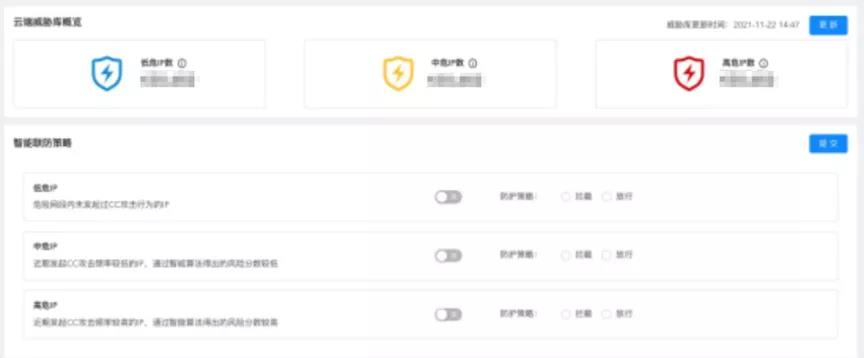

通過將云端威脅庫中的威脅信息下發到ADS本地，實現針對不同危險等級的風險IP匹配對應的防護策略，更加實時、精準的防護CC攻擊。

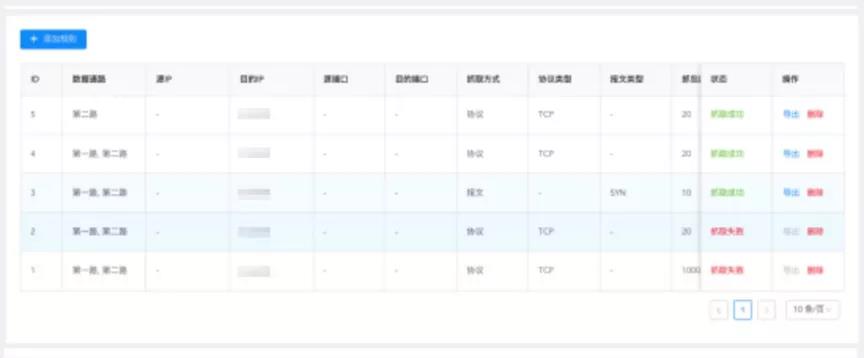

抓包取證

支持自定義條件創建抓包任務，可以將攻擊發生時的原始攻擊報文進行抓包和存放，針對攻擊類型、 IP、端口等條件獲取對應的網絡數據包，為攻擊事后詳細的分析與追查提供依據。

豐富的報表

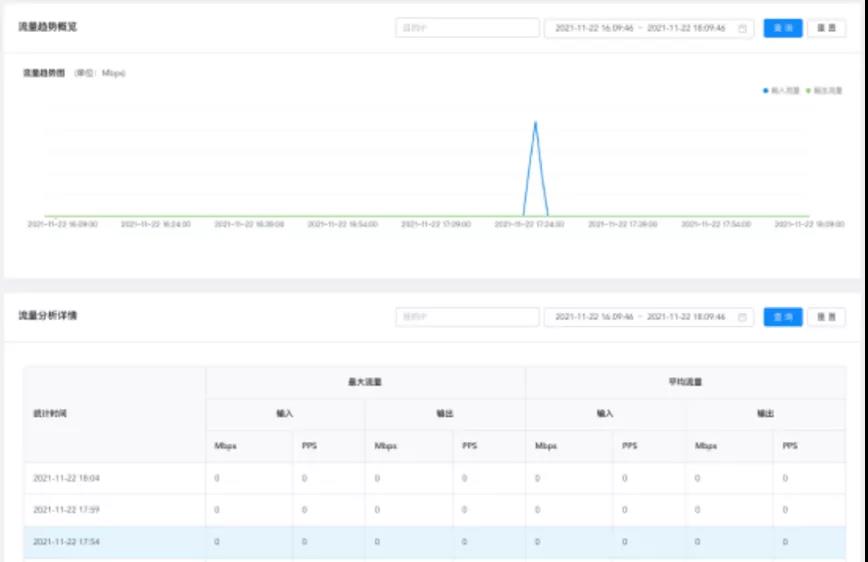

流量報表：秒級實時報表，可視化監控全局流量、流量波動。提供全局及單IP流量統計、多維度流量分析、清洗前后流量對比等功能，幫助管理員實時、準確、直觀掌握網絡安全態勢。

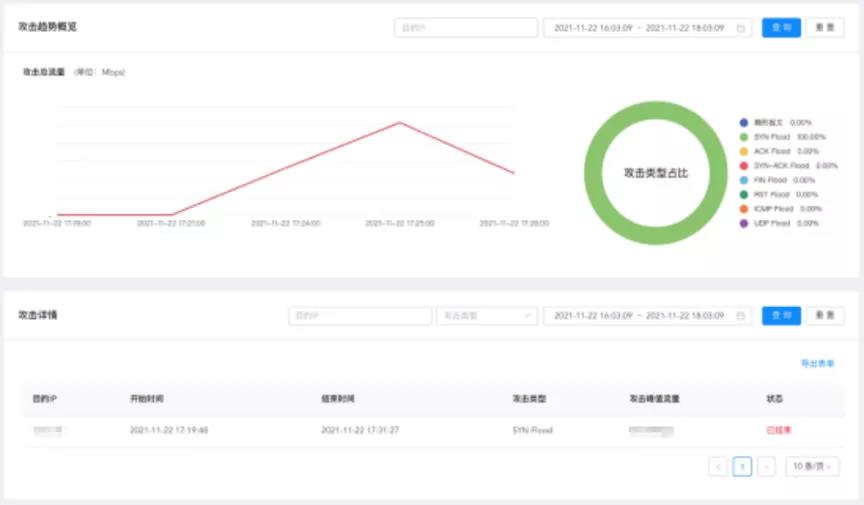

攻擊報表：攻擊流量實時監控，可視化報表展示攻擊類型分布、攻擊流量趨勢、攻擊事件詳情統計等，支持多種查詢條件，按不同攻擊類型、目的IP查詢生成攻擊報表，支持自定義時間，按日報、周報、月報等多時間維度生成攻擊報表。

告警報表：展示攻擊時間、目的 IP、攻擊類型、攻擊流量、包速率等字段的詳細信息。支持按時間、目的IP、攻擊類型三種查詢條件對數據進行篩選展示。

雙棧兼容

全面支持IPv4/IPv6，有效實現IPv4/IPv6網絡的流量清洗，為客戶的IPv6網絡遷移、改造與建設提供了安全保障。

黑白名單

支持流量檢測系統、流量清洗系統黑白名單配置功能，通過設置黑白名單，在流量檢測、流量清洗環節簡化對特定IP的控制難度，實現高效攔截與放行。

商業變化

內蒙古自治區公路路政執法監察總隊采購創宇A(yù)DS抗拒絕服務系統項目案例的完結，為內蒙古自治區公路路政執法監察總隊、為知道創宇都帶來了一定的商業價值。

對客戶而言，響應了國家政策要求，按照管理規范和技術標準，完成了三級等級保護的安全基礎設施建設。重視對數據安全的投入，實現了對全局流量的監控與檢測，可以精準抵御各類DDoS攻擊，也保障了數據系統的私密性要求、私有化部署要求。完善了政企機構網絡安全體系，為國家安全貢獻了力量。

對知道創宇而言，通過實際應用場景的產品實施，提高了產品的實力，提升了服務的能力。專注為政府機構、企業提供防網絡攻擊、防黑客入侵等一系列完善的網絡安全解決方案，提升了公司在網絡安全行業的行業影響力和核心競爭力。

相關企業介紹

·北京知道創宇信息技術股份有限公司

成立于2007年8月，擁有北京、成都、武漢三大研發中心，在深圳、上海、廣州、香港等地區設有35個分公司和辦事處。專注為政府機構、企業提供防網絡攻擊、防黑客入侵等一系列網絡安全解決方案，先后為近千家中央部委、國企央企、互聯網龍頭企業和近百萬家中小微企業提供網絡安全服務。是國內云防御市場第一品牌，國際網絡空間測繪第一品牌，國內唯一具備全球范圍資源探測能力的安全企業。

·內蒙古自治區公路路政執法監察總隊

內蒙古自治區公路路政執法監察總隊是內蒙古自治區交通運輸廳直屬單位。貫徹落實《公路法》、《收費公路管理條例》、《路政管理規定》、《內蒙古自治區公路條例》等法律法規，負責全區公路路政執法的組織、指導、監督等工作。承擔國家、自治區投資建設和自治區統貸統還的高等級公路路政管理和公路超限超載的治理工作，依法維護路產、路權。
