AOI（Automated Optical Inspection縮寫）的中文全稱是自動光學檢測。通過高速高分辨率的工業成像模塊，搭載高穩定高精度的機械結構，對待檢物進行穩定成像。依托智能檢測算法，對待檢物的錯、漏、反、虛焊等缺陷進行有效檢出。使用AOI可對生產過程中的缺陷進行有效發現，提升工藝品質，為工廠降本增效。

隨著科技的發展，工廠對工藝的要求越來越高，更先進的制程不斷出現，AOI已經由“選配”轉變?yōu)?ldquo;標配”。目前行業/企業使用的傳統型AOI普遍存在的以下兩個核心痛點：

1、操作復雜、調試時間長。波峰焊的焊點形態變化大，傳統算法需針對每一類焊點進行調試，大大增加了調試時間。同時，還對人員的熟練程度有要求，一旦人員流動，難以延續設備檢測效果，從而影響生產效率。

2、誤判高。傳統算法難以兼容焊點的多形態特征，誤判比較高，大大增加了操作員復判的工作量。過多的誤判，操作員容易疲勞，漏檢的風險隨之增加。

實施時間：

項目開始時間：2022年6月

項目完結時間：2022年10月

應用場景

PCBA可以說是所有電子產品組件中最為重要的組成。小到生活中常用的家電、3C數碼、顯示器、鼠標鍵盤、U盤等產品，大到網絡通訊、汽車電子、軍工研究等，都少不了PCBA的運用。PCBA就類似于人體的大腦神經網絡，是所有電子產品的核心，幾乎決定著產品的功能、性能、可靠性。尤其是在電子產品售后問題中，有80%都是PCBA出現的問題，PCBA質量的重要性不容置疑。

海爾從事智能家電產品與智慧家庭場景解決方案的研發，產品種類、型號眾多。隨著家電產品朝著精細化、智能化、微小化趨勢發展，該家電企業的PCBA生產檢測難度也越來越大。想要保障PCBA的質量，檢測手段需要進一步升級。

基于工業機器視覺的表面缺陷裝備，已經在各工業領域廣泛替代人工肉眼檢測，基于傳統機器視覺的缺陷檢測，但仍存在一些問題和難點，通過深度學習技術的加持，為客戶提供軟硬一體的智能機器視覺方案，在表面缺陷檢測環節，幫助工廠大幅降低人力投入，提升缺陷檢測效率和產品品質。

該工廠引進了數之聯基于深度學習的創新性設備——追光AI-AOI，意在提升檢測效率、降低人力成本。該設備適用于集成電路DIP封裝工藝，波峰焊爐后焊點面的外觀缺陷檢測，工廠無需額外開發可直接使用，可兼容多個工廠的不同產線。

面臨挑戰

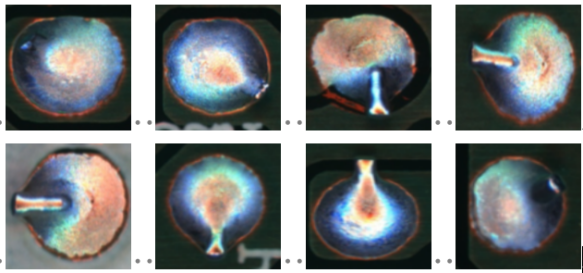

圖為形態各異的焊點

如圖，焊點形態的千變?nèi)f化，使用傳統算法將會十分困難。不管從顏色提取、灰度計算還是模板匹配等，操作人員可能都不得不為每一類焊點制作一個OK規格，這樣就會耗費較多的調試時間。隨著例外和缺陷庫的增大，算法也會變得越來越有挑戰性。換句話說，到了特定的時候，工廠自動化中需要的某些應用將無法再依靠基于規則的機器視覺。

而借助深度學習這項技術便可以達到另一種效果：生產線上更加一致、更加可靠且更快速地完成任務。數之聯追光系列AOI是一款基于深度學習，核心采用自研深度學習目標檢測與異常檢測框架的產品，其中檢出率可以達到99.99%，誤判率低于3000PPM。通過行業收集的海量缺陷圖片數據，高效訓練深度學習神經網絡模型，使得模型可自動從圖片中提取缺陷特征，有效解決傳統算法無法提取關鍵缺陷特征的問題。通過深度學習目標檢測模型，精準定位缺陷位置并實現缺陷的準確分類。

與傳統AOI對比，基于深度學習的AOI將之前1-2小時的調試時間縮短為30分鐘以內。同時，檢出率可以達到99.95%，誤判率低于0.3%。

與同類解決方案對比，追光系列AOI搭載著數之聯深度學習神經網絡模型，該模型是數之聯集合了在泛半導體行業多個成功落地經驗及海量缺陷數據，訓練出的可兼容焊點形態變化、高泛化模型，能切實解決傳統AOI在編程/調試時間過長、誤判過高、因人而異的操作結果等核心痛點。切實為企業降低成本上百萬，可節約30%-80%質檢人力。極大縮減檢測時間，提升生產效率。

數據支持

工廠上線數之聯追光AI-AOI后，最明顯的改變即是效率的提升和人力成本的降低。

該設備集合了泛半導體行業多個成功落地經驗及海量PCBA缺陷數據，通過AI模型，可自動從圖片中提取缺陷特征，一個檢測框即可覆蓋各類缺陷的檢測，大幅縮短編程時間。以往2小時才能完成編程，1個工程師只能管理2條產線，現在編程時間降低至10-30分鐘，1個工程師可管理5條產線，大幅提升了管理效率。

通過數之聯深度學習目標檢測模型，追光AI-AOI能精準定位缺陷位置并實現缺陷的精確分類。目前已幫助該工廠實現缺陷漏檢率低于0.01%、誤判率（按點數）低于0.3%，減少大量人工復判工作。因此工廠將維修與復判工位合并，每條產線至少可減少1名操作員。

應用技術與實施過程

該案例中，工廠在生產過程中外觀缺陷檢測環節，導入數之聯追光AI-AOI，智能提取產品缺陷特征，有效提升工廠工藝品質。

使用場景：集成電路DIP封裝工藝，波峰焊爐后焊點面的外觀缺陷檢測。

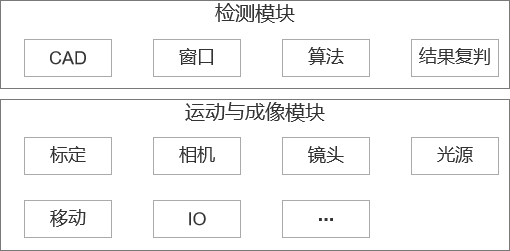

一、系統架構圖

圖1：系統架構圖

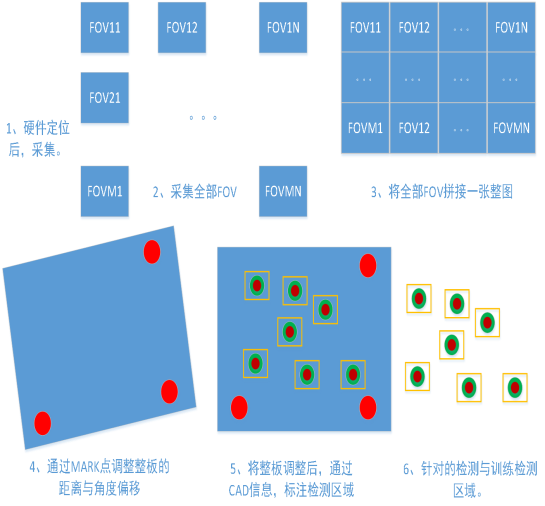

二、系統流程

1、硬件定位后，采集；

2、采集全部FOV ；

3、將全部FOV拼接一張整圖 ；

4、通過MARK點調整整板的距離與角度偏移 ；

5、將整板調整后，通過CAD 信息，標注檢測區域 ；

6、針對檢測與訓練檢測區域。

圖2：系統流程圖

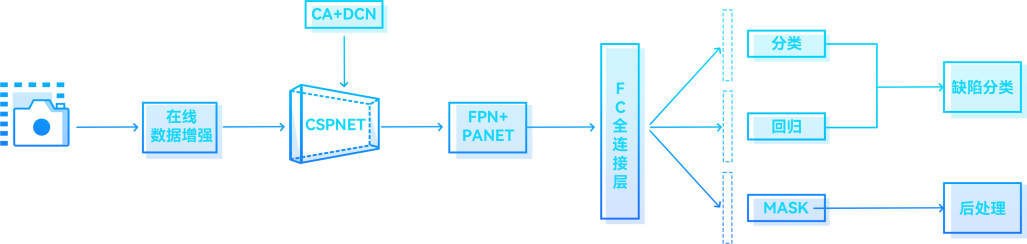

三、核心技術

核心利用自研深度學習技術，構建深度卷積神經網絡模型，通過end2end方式讓機器學習到不良圖像中缺陷因素之間的深層邏輯關系、局部與局部、局部與整體的關聯關系，實現缺陷的檢測識別、分類。借助深度學習使生產線上更加一致、更加可靠且更快速地完成任務。

圖3：核心技術

四、實施過程

為了降低產品換線時間、降低誤判率，海爾引入了數之聯追光AI-AOI。這是一款基于深度學習的創新性設備，核心采用自研深度學習目標檢測與異常檢測框架，缺陷檢出率可達99.99%，誤判率低于0.3%。

針對傳統AOI操作復雜，調試時間長，數之聯追光AI-AOI采用AI算法解決了設備換型時重新注冊編程時間長的問題，僅需10分鐘即可完成新品制作。該設備搭載AI模型，在新品制作時，只需輸入板子長寬，設備自動調節軌道開始制作，拍照完成后可以將全部FOV合成整板圖像，自動識別焊點位置，進行智能元件分組，工程師僅需極少輸入便可完成編程制作。

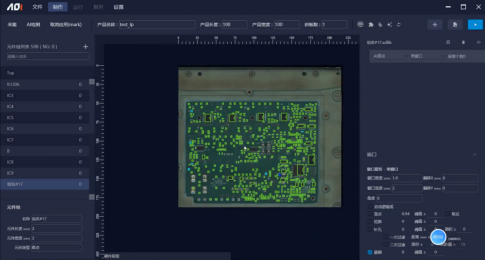

圖4：系統截圖

針對誤判高、復判多問題，該設備通過缺陷數據庫對圖像數據進行預處理，基于行業領先的AI算法，實現了缺陷的智能識別、檢測、分類，解決傳統算法僅OK/NG粗分類問題，僅需極少人工復判。

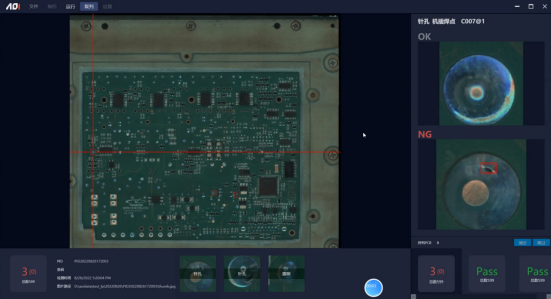

圖5：系統截圖

值得一提的是，通過實地調研客戶產線環境，數之聯還縮小了設備尺寸，幫助客戶節省廠房空間。并且該設備適用于50mm*50mm～510mm*510mm的板子，在同規格系列產品中，能處理全行業最大的PCB板。自主研發的三段式運動模組，可高效運作，減少進板等待時間，采用設備的“飛拍”模式，拍照速度可達0.1s/FOV，幫助客戶加快生產節拍。

得益于數之聯強大的缺陷數據庫，該設備算法模型能夠快速更新，可以輕松應對各個廠家、不同型號產品的缺陷。并且數之聯自研深度學習訓練平臺，可定期收集產線生產數據，使AI模型不斷增量學習，讓設備始終保持高檢出、低誤判，保障工廠持續正常生產。

此外，通過導入追光AI-AOI，工程師能進一步利用AOI機臺數據發揮效用，在此基礎上可擴展不良根因分析、過程品質分析等后續應用，打造閉環數據體系，助力工廠可持續化提升工藝品質。

商業變化

原有傳統AOI誤判較高，需要大量人工復判，并且設備操作復雜、新產品換線時間長，工廠導入數之聯追光AI-AOI后，漏檢率低于0.01%，誤判率低于0.3%（按點數），新產品程序制作時間由1-2小時縮減到10-30分鐘，大大提高了質檢效率。

導入數之聯追光AI-AOI后，工程師操作更簡單，可實現快速編程，提升工程師管理產線效率，原來1名工程師只能管理2條產線，現在可以管理5條產線，而且誤判率降低后，可將產線上維修工位與復判工位合并，每條產線上可至少減少1名操作員，平臺降低企業近80%的產品缺陷檢測人力成本，為客戶帶來間接經濟效益數億元。

該設備響應智能制造2025，助力工廠提升整體智能生產水平，實現了工業產品的缺陷檢測，提高工業企業生產效率，為工業制造企業制定戰略規劃和實現業務目標提供強大數據決策支撐。具體包括：平臺極大縮短產品缺陷檢測與分類時間，提升質檢效率；提高產品缺陷檢測準確率，快速找出不良原因，有助于優化企業生產線工藝流程，提升企業產能。
