中車唐山機車車輛有限公司是中國中車股份有限公司核心子企業，于2016年1月由“唐山軌道客車有限責任公司”更名成立，是中國軌道交通裝備制造業的發祥地。目前，公司主要從事軌道交通裝備的研發、制造、服務和檢修以及工程總包、污水處理等多元化產業。公司總部位于河北省唐山市，地處華北平原京、津、冀環渤海經濟區，距首都北京、直轄市天津和海濱城市秦皇島分別只有150公里左右，具有便利的鐵路、公路和海運優勢。

通過中低速磁浮車型和天津5號線軌道交通車型監控采集復雜程度相對較高的地面運輸裝備。建立列車運行狀態智能監控與預警系統，實現對車組運行安全相關關鍵參數的實時監控、狀態評估、故障診斷、健康評估和故障預測等功能，通過數據提出運維管理和維護保養的合理建議，實現車輛從“計劃修”到“狀態修”的轉變，降低運營維護成本。

為此，本項目提出“列車運行狀態智能監控與預警系統”，通過科技創新、模式創新、自主創新，實現價值鏈的延伸，創造體現綠色智能的軌道交通裝備、創新運營維護服務新模式，形成獨特的管理，實現數字化信息化監控，打破傳統交通軌跡設備系統信息孤島的狀態，為車輛安全穩定運營提供重要的數據支撐和保障。

實施時間：

2020年01月02日—2020年12月25日

應用場景

本項目提出的列車運行狀態智能監控與預警系統，使用該系統可以方便的實現對磁浮車組運行安全相關關鍵參數的實時監控、狀態評估、故障診斷，健康評估和預測等功能，并根據設備的監控狀態進行故障告警和預警。軌道交通裝備全生命周期監控軌跡設備管理的過程中，通過對逆變系統、輔助系統、空調系統、門系統、制動系統、懸浮系統和蓄電池等系統的數據進行統計分析，指導運維工作的規劃工作，對于低可用性的系統，結合國家和行業規范，在規劃階段逐步取消建設；通過對各類設備的初始建設費用、維修費用、故障頻率、影響范圍等綜合進行統計分析，降低磁浮車組維護、維修成本，提高車輛運營效率。

天津軌道交通5號線全長34.8千米，其中地下線33千米，地面線及過渡段1.8千米；共設27座車站，設有梨園頭車輛段、雙街停車場，列車采用6節編組B型列車。

中低速磁懸浮具有"工程造價較低"的性價比優勢，"轉彎半徑小、爬坡能力強"的技術優勢以及運營維修成本相對較低，低碳節能、噪聲低、無污染、綠色環保，性能安全可靠，具備全產業鏈完全自主知識產權等突出特點，使中低速磁懸浮成為最適合采用作為中運量、中速的城市軌道交通工具之一。

因此，運用信息化手段，解決信息“孤島”，加強軌道交通設備管理系統和現有資源以及數據資產的整合，將數據變得更加重要。因此，需要運用科學信息技術，建立集成的智能大數據系統平臺，通過對系統體系結構進行模塊化設計，提高了系統和部件的通用性, 進一步縮短維修周期和降低壽命周期費用。

面臨挑戰

車載采集參數數據無統一數據標準：不同類型車輛，不同線上的車輛由于車載盒子來自于不同的廠家，每廠軌道傳輸?shù)臄?shù)據格式并不一樣，能提供的數據參數也不一樣，甚至有可能同一條線上的不同車輛由于生產年份不同，車輛參數都會有差異，數據類型分為結構數據和半結構化數據，對于這種情況，我們要做數據的整合，數據格式的統一，參數空值的判斷或者數據類型異常處理等一系列的工作。

不同車載軌跡對接協議不同：雖然在我們互聯網、大數據等積累多年的經驗及技術，但是目前互聯互通的挑戰依然不小。面臨著數據接通、協議對接、行業領域等問題。因為對接不同車載軌跡，具有不同協議規則，因此平臺的融合性較為重要，而要將所有設備接入統一的系統內就需要解碼或協議對接，缺乏過硬的技術積累，確實存在較大挑戰。

不同軌道數據內容、存儲方式不同：各路線的軌道數據存各自存儲、數據間無法共通，導致軌跡數據像孤島一樣缺乏關聯，通過多種數據源管理，快速構建數據同步作業，實現可視化圖形操作周期調度，并實時監控執行結果，快速整理數據、構建數倉以及數據全生命周期管理，深度封裝數據加工、數據計算、數據資產、數據服務的能力，幫企業構建車載狀態數據、故障數據，探索部件性能變化規律。

數據支持

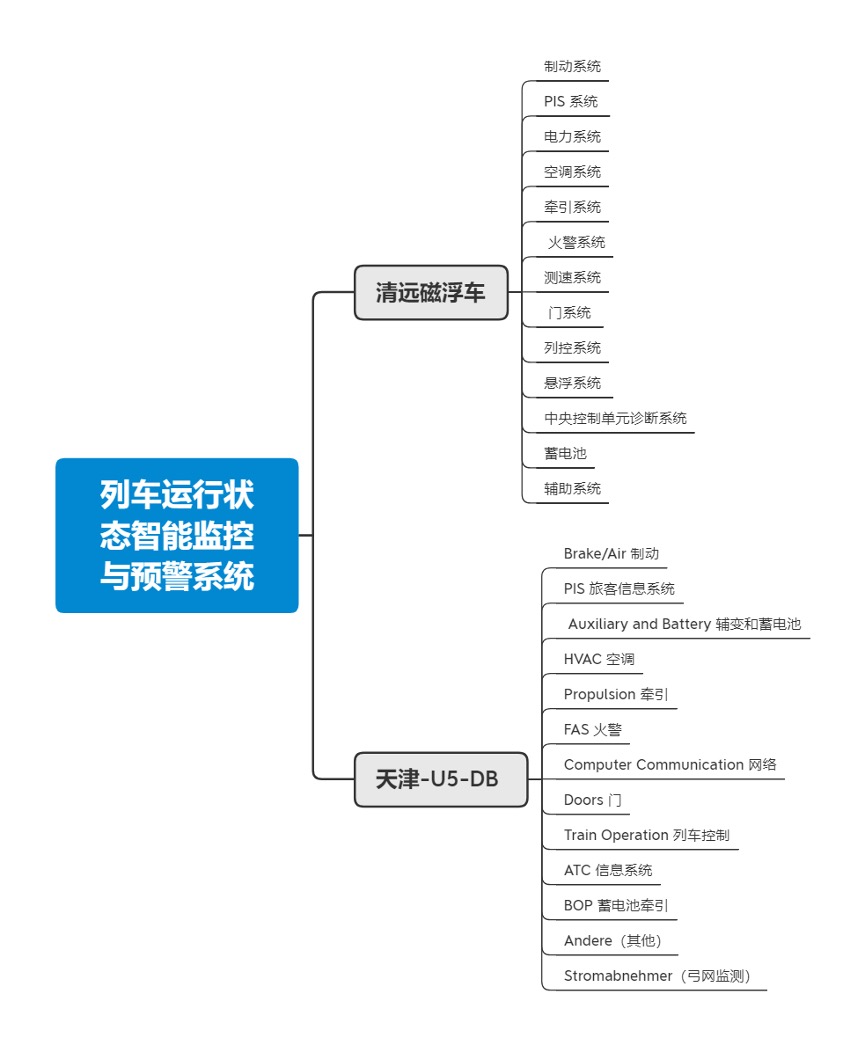

本項目涉及到到系統22個子系統，接入車輛運行狀態數據及故障數據。中車不同類型的車輛系統，不同的線路，由于車載數據由不同的廠商提供，所以不同線路采用不同的數據采集方案。

磁懸浮系統，我們通過flume實時采集車輛發到特定位置的數據包并進行數據解析。 天津5號線的數據，則是通過同步cassandra數據庫的數據來進行實時數據分析處理。

全部系統預計每秒13.2萬條合計11M（200條*10個模塊*3節車廂*2列車*11個系統），每天11.4億條數據合計92.8G，每月2.7T，每年32.6T。

應用技術與實施過程

項目關鍵技術包括如下：

實時數據處理引擎：利用 Google Dataflow 流式計算模型，實現高吞吐、低延遲、高性能兼具實時流式計算框架。

拓撲高階抽象：構建由 Source，Kafka Topic，F(xiàn)link Stream，Sink 組成的物理拓撲；每個物理拓撲里可以并行處理多個由 Source Namespace，F(xiàn)link operator，Sink Namespace 組成的邏輯拓撲。

計算服務平臺：將計算資源變成一種服務，用戶可以自助對接數據源編寫作業實現需求，只需要關心業務邏輯，而不用關心作業如何提交運行的。

異構數據驅動器：支持多種數據源整合接入，各種業務數據一站集成。

統一通用協議抽象：將多種數據源、數據格式歸一化。

數據虛擬化平臺：虛擬表到物理表之間的映射，用戶無需關心數據的物理存放位置和底層數據源的特性即可操作數據，體驗類似操作一個虛擬數據庫。

1. 數據源車載數據傳輸系統是大數據平臺的數據生產機構，通過接入對車輛的運行狀態數據及故障數據，實現了以下的7 大功能系統，有逆變系統、輔助系統、空調系統、門系統、制動系統、懸浮系統和蓄電池等。

2. 數據存儲層 （數據中心）主要對結構化數據進行存儲。數據存儲經過清洗、處理后可用于生產系統的數據，比如元數據，業務數據庫，模型數據庫等，該層直接面向應用系統，要求高可靠、高并發、高精度。

3. 數據處理層將進行數據清洗、數據整合、數據接入、數據采集、數據資源調度和數據計算等工作，實現將原始數據（raw data）加工成生產數據（product data）。
4. 建模分析層是實現對數據的深加工，通過數據模型分析、數據挖掘和深度學習等算法從生產數據集中挖掘出數據內在的價值，為業務系統提供數據可視化。

5. 應用層的功能包含狀態監測，狀態告警，故障預警、監控評估等。

6. 展現層是以智能圖表、BI展示、平臺接口等多種方式提供數據展示。

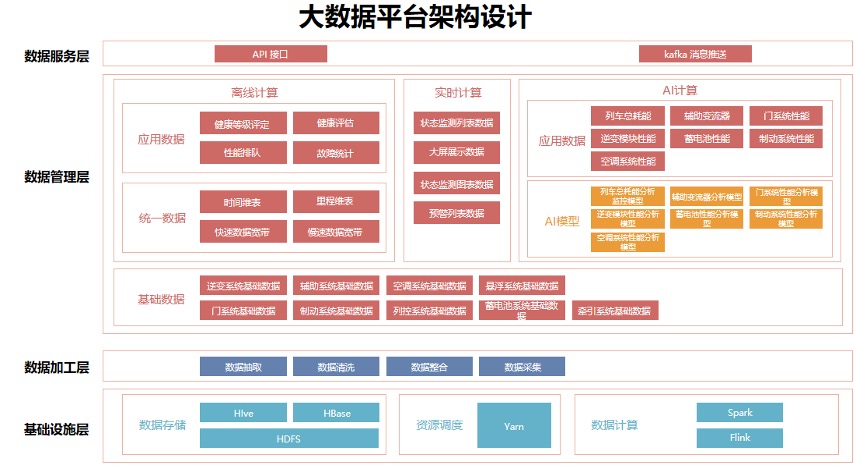

1. 大數據基礎設施層包含數據存儲、資源調度、數據計算等，通過spark 和flink等框架進行數據計算；通過Yarn進行資源調度；通過Hive，Hbase和Hdfs等框架進行數據存儲。

2. 數據加工層包括數據抽取、數據清洗、數據融合、數據采集等工作，該層的作用是將raw data加工成product data。

3. 數據管理層包含了基礎數據、離線計算、實時計算、AI計算等、業務數據庫、模型數據庫等。

4. 基礎數據主要是接入車輛運行狀態數據及故障數據，具體包括逆變系統數據、輔助系統數據、空調系統數據、懸浮系統數據、門系統數據、制動系統數據、列控系統數據、蓄電池系統數據、牽引系統數據等（9個系統基礎數據）。

5. 離線計算包括統一數據和應用數據，統一數據將劃分為時間維度、里程維度、快速數據、慢速度數據；應用數據將劃分為監控登記評定、健康評估、性能排隊、故障統計。

6. 實時計算包括狀態監測列表數據、大屏展示數據、狀態監測圖表數據、預警列表數據等。

7. AI計算包括AI模型和應用數據，AI模塊分為列車總能耗分析監控模型、逆變模塊性能分析模型、輔助變流器分析模型、蓄電池性能分析模型、門系統性能分析模型、制動系統性能分析模型、空調系統性能分析模型；應用數據分為列車總能耗、逆變模塊性能、輔助變流器、蓄電池性能、門系統性能、制動系統性能、空調系統性能。

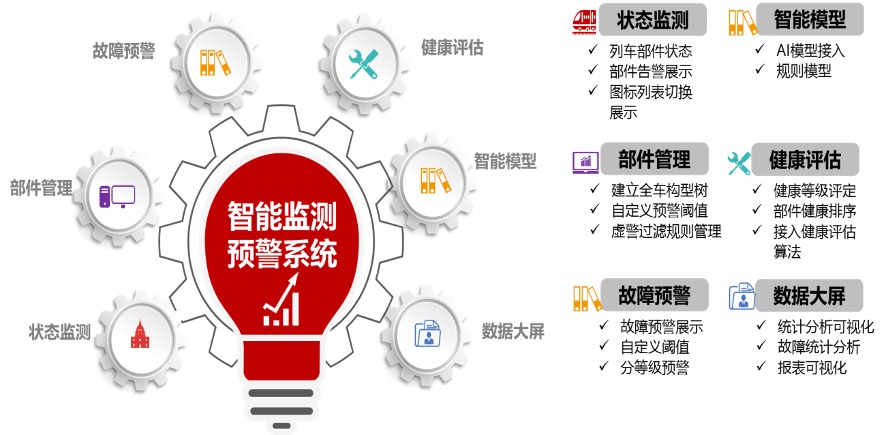

平臺功能

列車宏觀狀態監測：

展示所有列車列車號、線路、車型等車輛基本信息和列車當前位置、行駛里程、當前速度、當前告警數等狀態信息，并可以通過關鍵字和搜索條件搜索。

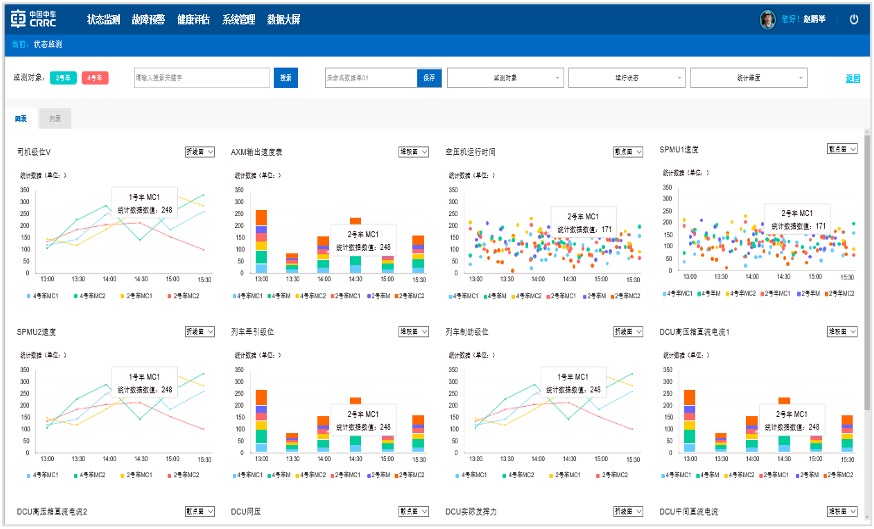

列車系統/部件狀態圖表展現

選定某條線路列車可以用圖表的方式查看車內包含的所有部件的變化趨勢，并且可通過篩選條件進行搜索并保存搜索結果。

列車系統/部件狀態檢測/圖表編輯：

針對各部件數據展示的信息，可以在該頁面對圖表展示形式和展示規則進行編輯修改。

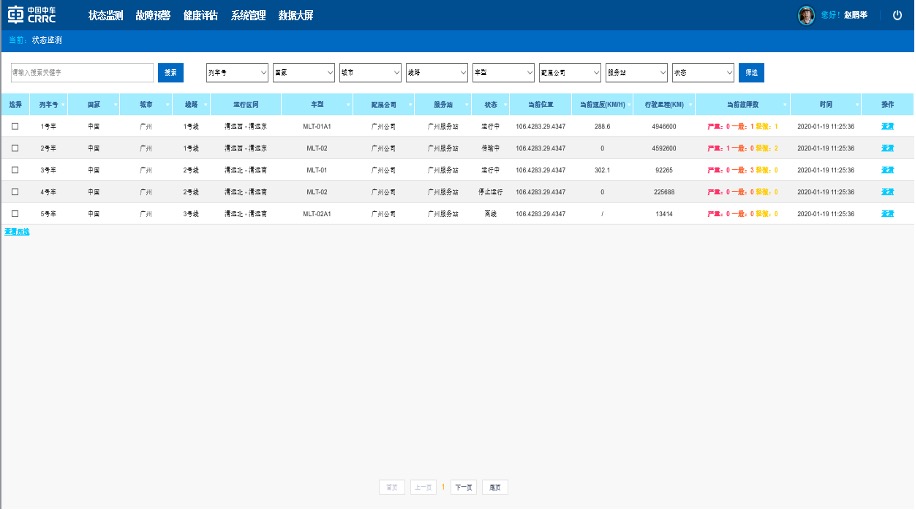

列車系統/部件狀態列表展示:

選定某條線路列車可以用列表的方式查看車內包含的所有部件參數信息，并且可通過篩選條件進行搜索并保存搜索結果。

列車宏觀狀態預警監測：

展示所有列車列車號、線路、車型等車輛基本信息和列車當前位置、行駛里程、當前速度當前預警數等狀態信息，并可以通過關鍵字和搜索條件搜索。

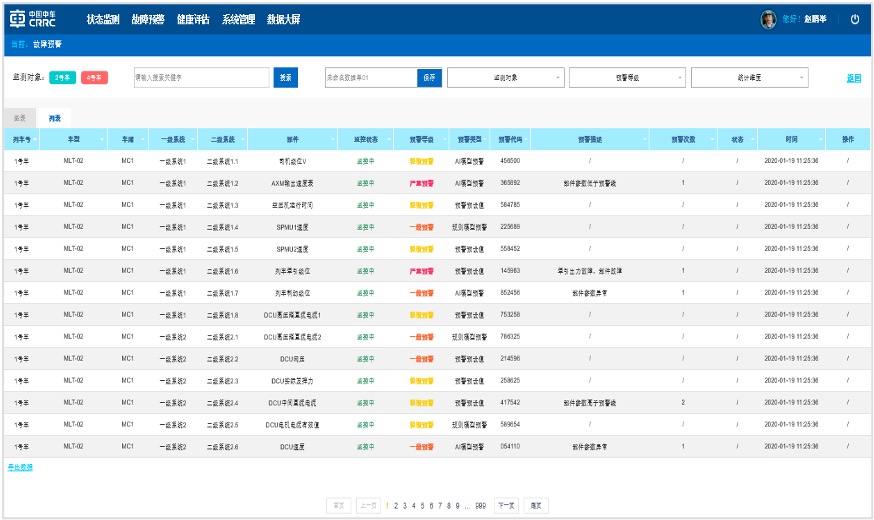

列車系統/部件狀態預警：

選定某條線路列車可以用列表的方式查看車內包含的所有部件的預警狀態，并且可通過關鍵字搜索或者通過篩選條件進行搜索并保存搜索結果。

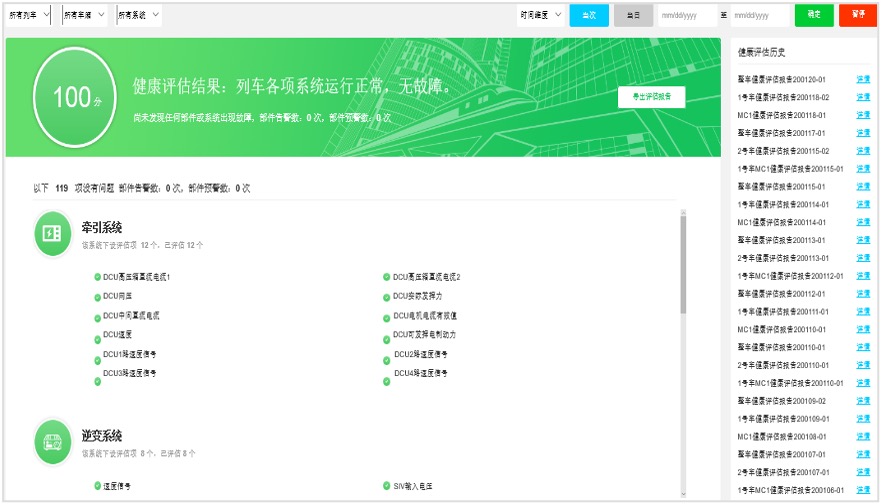

健康評估：

依據系統健康評估模型和部件預警健康模型，結合用戶的特定要求及條件，實時或定期針對指定的系統、部件進行智能健康評估。

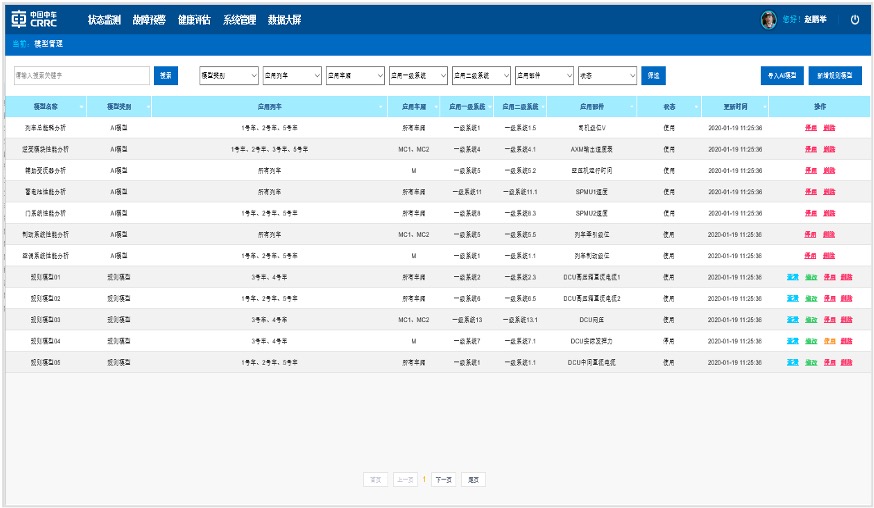

智能模型管理：

針對系統內所有數據模型進行管理以及展示，模型信息以信息列表的展現形式展示接入的AI模型和規則模型的信息，可針對列表內字段根據需要進行排序和條件篩選。點擊操作項中的查看按鈕可查看規則模型詳細信息或進行停啟用、修改或刪除。

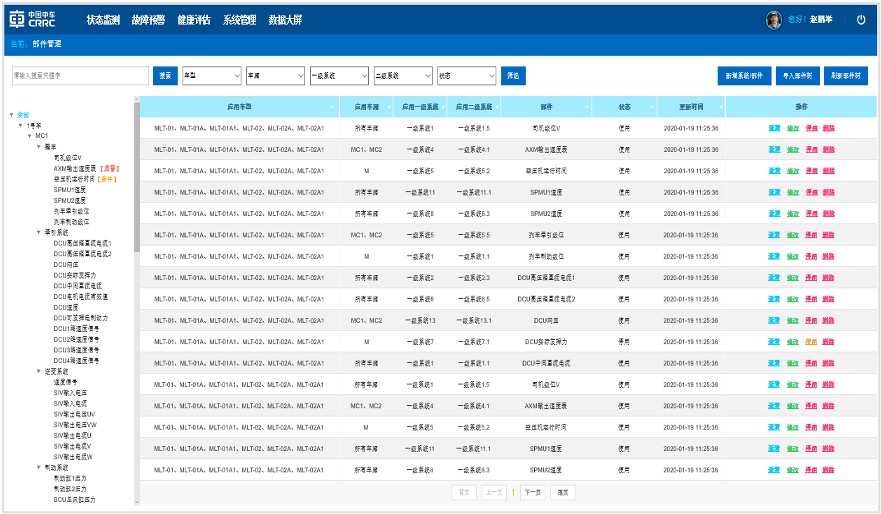

部件管理：

基于全車型構型樹，可對構型樹中的部件進行增加刪除管理，并針對各個部件進行信息的編輯、預警閾值和虛警條件的設置。

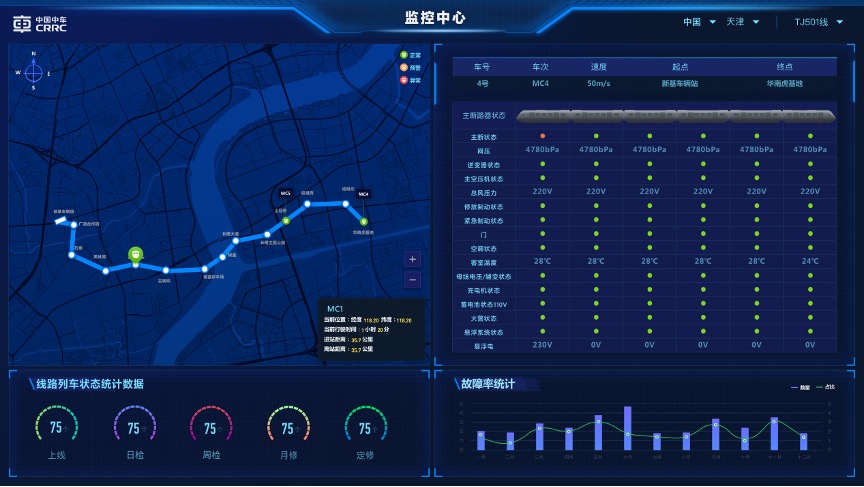

監控中心：

對所有線路進行全景呈現，包括列車路線、路線上列車數量和運行狀態，列車系統的參數展現和列車的配屬統計。

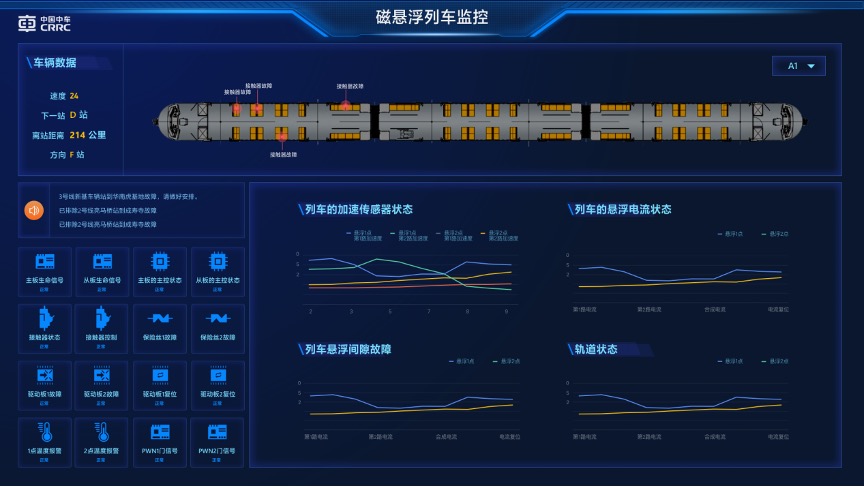

懸浮系統監控：

對懸浮系統進行監控，從車輛數據、整車立體展示、懸浮各模塊狀態展示、加速到電流間隙軌道的變化趨勢展示。

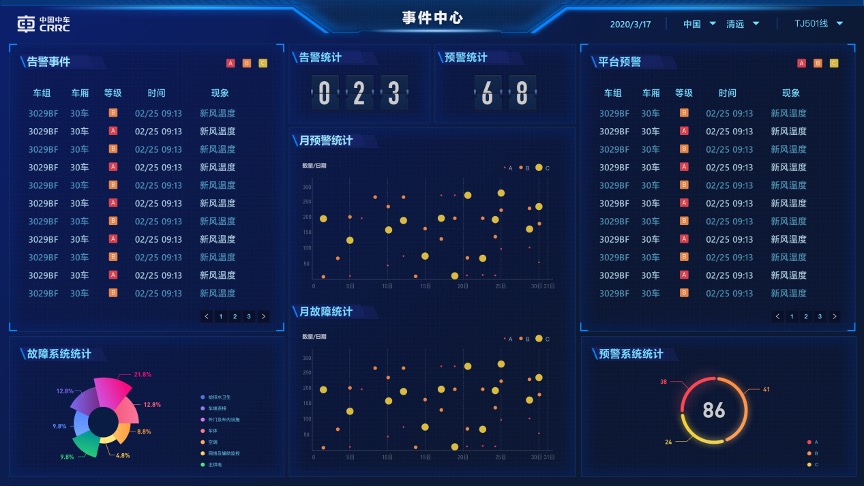

事件中心：

針對同一類車型的故障告警和故障預警的統計，包括故障數量、故障系統統計、故障等級統計和月故障統計。

商業改變

打破信息壁壘：通過異構數據驅動器及統一通用協議抽象技術，實現采集不同廠家、不同類型、不同軌道的各樣數據，對接不同廠家、不同車載軌跡的多種協議，解決了數據量龐大、數據格式雜、數據不統一等數據內容壁壘。

減少維修成本：基于AI模型、規則模型等自研智能模型，實現對列車的線路、列號、行駛情況進行宏觀監測、動態感知健康程度并實時告警。運用工業大數據處理技術、計算機智能分析技術，再利用部件的車載狀態數據、故障數據，探索部件性能變化規律減少維修車輛所需成本。

避免事故風險：建立全車構型樹為磁浮列車懸浮控制系統乃至車輛結構設備、電氣設備、線路道岔及軌排系統的運行狀態進行監測和跟蹤，進行預警閾值判斷及虛警過濾以減少因未及時關注部件的健康程度，為車輛安全穩定運營提供重要的數據支撐和保障實時監測監控列車部件狀態。
