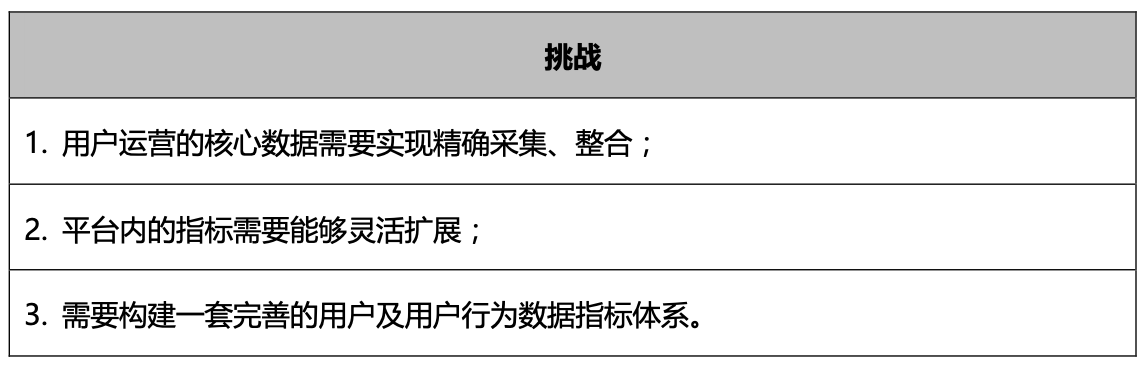

陽光財險線上平臺數字化運營項目通過管理制度建設、基礎平臺功能完善、運營分析優化，打造產險線上平臺數字化運營能力，協助提升其他項目組數字化運營能力。為了更好的協助其他前端工具提升運營監測能力，需根據各移動工具運營需求，進行私有指標的系統提取、加工與分析，滿足移動工具項目組個性化的監控需求。私有指標建設對數據平臺的需求會進一步提升。新情況下，陽光財險的各業務環節對諸葛io提供的產品服務也就有了新的要求，其中以下3類問題亟待解決：

-用戶運營的核心數據需要實現精確采集、整合；

-平臺內的指標需要能夠靈活擴展；

-需要構建一套完善的用戶及用戶行為數據指標體系。

實施時間：2019年5月——2019年11月

應用場景

后臺數據采集需求

目前陽光財險主要使用諸葛io提供的SDK，在App、網站的前端完成用戶及行為數據的采集，但部分關鍵指標需由業務系統后臺提供。為了支持此類指標的分析與計算，注冊用戶數、有效用戶數等與業務指標密切相關的核心用戶指標數據，將采集用服務器后臺方式進行采集。因此需要諸葛io提供后端數據采集上傳的API接口，并提供相應的采集方案設計、技術支持等服務。

自定義指標和可視化需求

目前諸葛io的服務范圍涵蓋了陽光財險各項業務，管理層及不同業務團隊的數據需求除了通用的用戶行為指標外，還有很多業務特有的指標管理、分析需求需要實現滿足。這些業務特有指標的需求具備如下幾個特點：

-數量多：為了滿足管理需要、運營需要，所需要的數據指標整體數量較多；

-變化快：隨著業務的不斷調整優化以及相關團隊對業務和數據的理解變化，所需的指標往往也需要不斷的進行調整和增減，以真實反映業務的進展；

-要求高：數據指標的變化調整，需要盡可能的與業務優化保持同步狀態，這就要求我們能夠在第一時間盡快完成指標的調整優化。

因此，需要諸葛io平臺中提供基礎指標的靈活定義的功能，并能夠支持自定義指標的可視化分析，以及將指標添加到數據看板中進行持續的跟蹤監測的功能。

提供復雜可視化頁面的二次開發能力與支持

對于無法通過簡單的自定義指標滿足的數據分析需求，需要諸葛io基于平臺提供二次開發的能力，以便陽光財險團隊能夠基于諸葛io平臺中的數據、接口和頁面框架進行復雜指標可視化分析的二次開發。諸葛io平臺需提供自定義頁面嵌入功能，以及數據字典、系統架構詳細說明等二次開發所需文檔，并提供相應知識轉移培訓。

提供精細化業務指標體系設計與分析服務

結合陽光財險各移動工具的實際運營特點和行業最佳實踐經驗，諸葛io團隊將安排資深業務顧問參加項目組，與陽光財險項目團隊共同設計各移動工具的運營指標分析體系，包括指標定義、分析緯度、統計口徑、診斷辦法等。此外，目前陽光財險在使用諸葛io系統過程中發現采集的用戶數據和用戶行為數據信息比較混亂，很難將諸葛io系統的作用最大化。本期項目中，將對先行埋點設計方案梳理和完善優化，以便于陽光財險確實提升數字化平臺的運營分析監控能力。

本項目旨在實現陽光財險集團后臺數據和諸葛io系統的對接，綜合陽光財集團后臺數據和諸葛io采集的用戶行為數據，更加完整的實現對用戶行為活動的記錄、追蹤、分析等。
應面臨挑戰

數據支持

陽光財產保險集團于2017年采購諸葛io分析平臺，已經使用近2年時間，期間共接入應用45個。陽光財產集團私有部署的諸葛io系統中最具有代表性的應用：車生活，車生活應用每日數據量約40萬，倉庫總數據量約2億。

應用技術／實施過程

技術架構

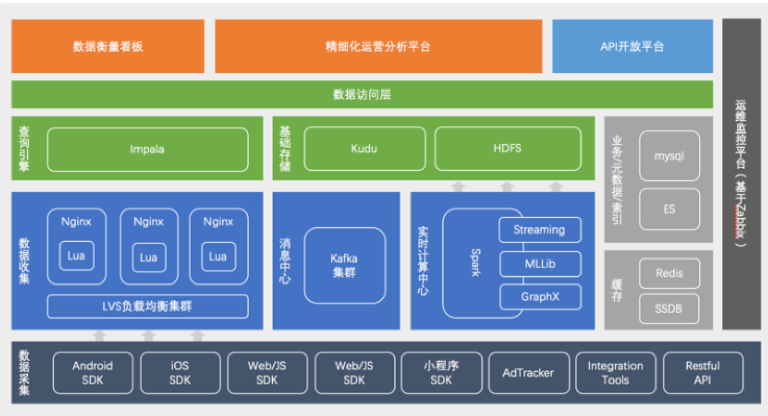

技術架構圖

技術架構描述

整個系統包括數據采集、數據收集服務、消息處理、實時計算和加載、數據存儲及查詢、數據分析平臺網站幾個部分，諸葛io采用大數據主流分布式技術架構，可靈活針對網關、kafka、cdh集群等配置高可用性，后期隨著客戶數據量增多更加方便用戶進行集群擴容。

通過Android SDK、iOS SDK、JS SDK等客戶端或者服務端數據上傳等方式將數據通過Nginx加Lua服務器寫入消息中心Kafka集群，Spark集群通過Spark streaming實時讀取Kafka中原始數據，進行轉換（添加附加信息、生成ID等），然后將轉換后的數據寫入Kafka中另一個Topic，同時將中間實時計算的一些結果寫入SSDB和Redis中。Spark Streaming讀取Kafka中轉換后的數據，加載到數據倉庫中。數據分析平臺網站通過數據訪問層進行查詢操作，查詢采用impala的視圖，把HDFS表和kudu表數據用union合成一個視圖，這樣就可以查詢到實時數據了。

數據采集

數據采集方式

數據采集包括客戶端采集、服務端采集、工具導入三種方式：

客戶端采集：支持Android 、iOS 、JavaScript（web）、微信小程序等，采集方式包括代碼埋點、可視化埋點、全埋點。

服務端采集：對于無法通過客戶端采集的情況，也可以通過在應用服務器端或合適的時機上傳用戶及事件等數據。

工具導入：如果有結構化的數據，也可以通過諸葛io提供的工具，把數據一次性導入諸葛io數據分析平臺

SDK采集數據格式

數據格式示例如下：

{

"dt": "evt", //數據類型，evt，自定義事件，必填

"pr":

{ //數據屬性，$為默認屬性標識

"$an": "QQ", //應用名稱 必填

"$cn": "360", //應用渠道 必填

"$cr":"(null)(null)", //運營商代號 必填

"$ct": 1471941345321, //時間戳，毫秒，必填

"$cuid":"1234523", //用戶ID(可選)

"$dru":45000, //事件持續時長（可選）

"$eid":"購買", //事件名稱，必填

"$mnet": "0", //移動網絡類型 0:未知; 1,2:2G; 3-12:3G; 13+:4G

"$net": "4", //當前網絡類型，0：移動網絡; 4:wifi

"$ov": "5.0", //Android 系統版本 必填

"$os": "Android", //Android 系統 必填

"$sid":1471941345321, //會話ID 必填

"$tz":28800000, //相對UTC偏移量，必填

"$vn": "2.3.1", //應用版本 必填

"_$vn":"天貓", //自定義事件屬性

"_數量":2,

"_價格":3999

}

}

SDK采集到的數據為json格式，主要的數據類型包括事件、用戶信息、平臺信息、會話開始、會話結束等。Android SDK、iOS SDK、JS SDK采集到的數據由于平臺差異會有不同。

定制開發類功能需求解決方案

針對項目需求和目標，結合諸葛io系統架構，經過雙方共同分析與討論溝通，定制開發類需求解決方案如下：

諸葛io團隊基于現有平臺進行定制開發，增加以下功能：

-自定義指標管理與可視化分析

-自定義可視化頁面管理

-諸葛io團隊為陽光財險團隊提供如下技術支持服務：

-后端數據上傳接口與技術支持；

-自定義指標過程所需的培訓與技術支持服務；

-自定義可視化頁面二次開發所需的培訓與技術支持服務。

-陽光財險基于諸葛io平臺的功能、接口和開放能力，實現：

-核心數據的后端采集與測試；

-基礎自定義指標的定義與管理；

-復雜可視化界面的二次開發。

以下對本項目中涉及的功能和技術支持服務進行詳細的定義與設計。

平臺功能定制開發服務

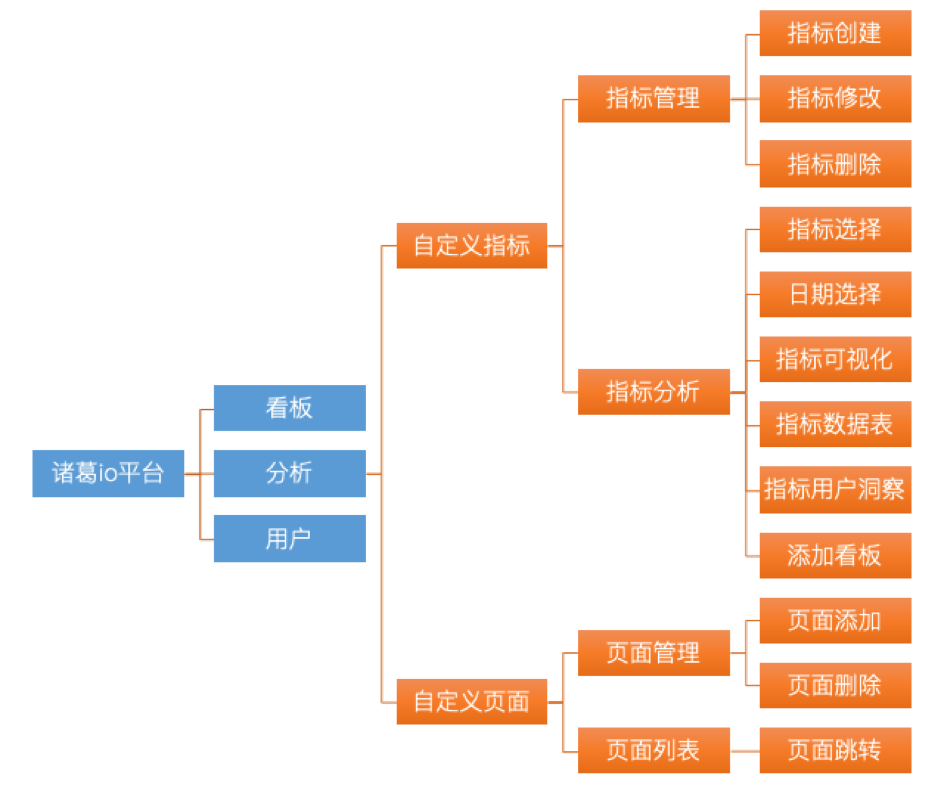

諸葛io團隊將基于現有平臺進行定制開發，新增以下功能的實現（下圖中橙色部分功能）

自定義指標的管理與可視化分析

指標的創建、管理與刪除：

-應用管理員可以按如下定義創建和修改指標：

-指標名稱：最長30個漢字；

-指標查詢邏輯：基于諸葛io數據倉庫模型，采用sql語句定義指標的查詢邏輯，查詢語句輸出應包含時間維度、指標結果維度，也可以包含1個細分維度（細分維度可不定義）；

-指標的篩選條件：直接在sql語句中通過where字句定義（該項可不定義）；

-用戶洞察：表格中的指標需點擊進行用戶洞察的條件，通過sql語句定義（該項可不定義）；

-管理員可刪除不需要的指標。

指標的可視化分析：

-完成創建/修改的指標，將自動出現在「諸葛io→分析→自定義」頁面中的指標下拉列表中；

-用戶可以從下拉列表中選擇需要分析的指標，進行查看和分析；

-用戶可以將指標添加到看板中進行長期的監測分析。

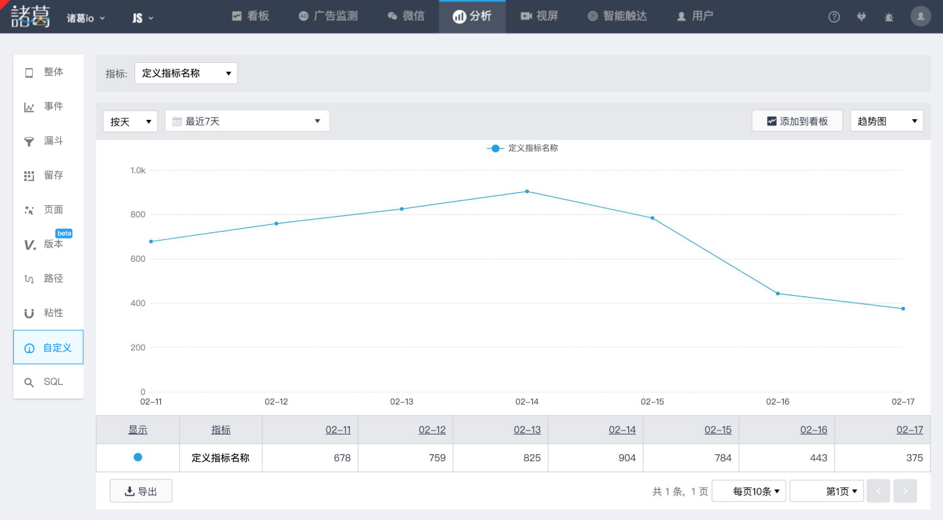

不含細分維度的指標可視化：

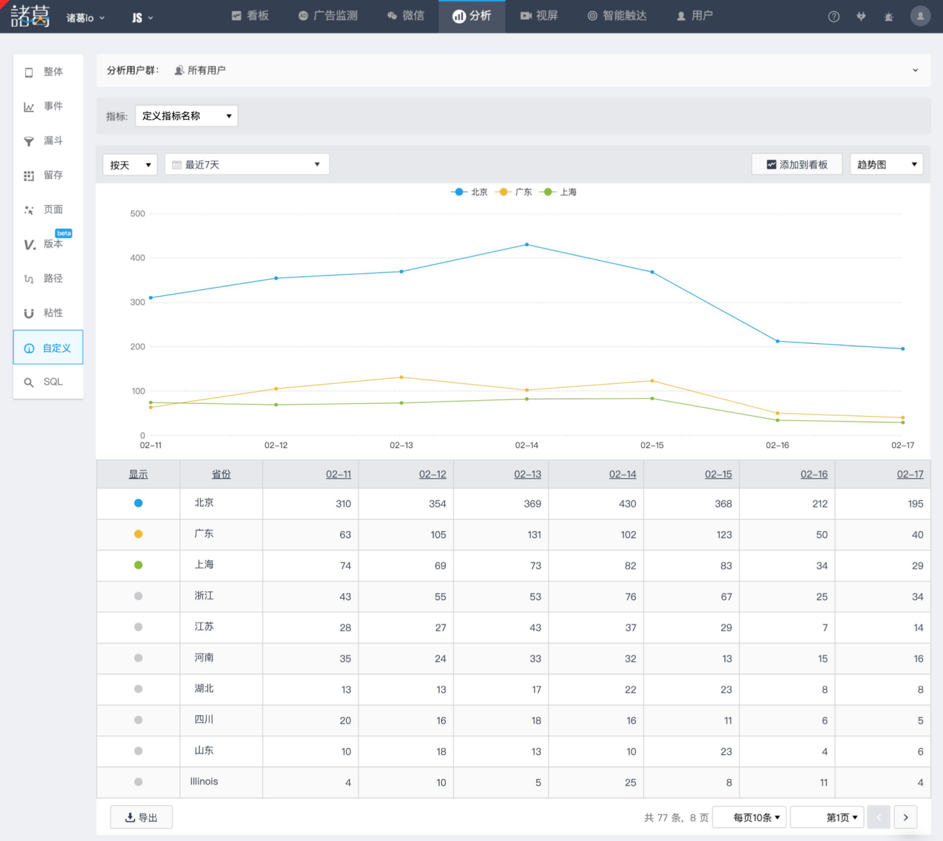

含有細分維度的指標可視化：

自定義可視化頁面的管理

在完成了自定義可視化頁面的開發后，管理員可以將頁面添加到平臺中。

添加過程中需要管理員：

-定義頁面名稱和頁面的跳轉鏈接；

-定義好的頁面將自動出現在自定義頁面的列表中；

-用戶可以點擊跳轉到頁面中進行分析。

管理員可以刪除不需要的頁面。

技術支持服務

諸葛io團隊將為陽光團隊提供如下支持與服務：

-服務器后端數據采集支持：

-服務器端后臺明細數據上傳的接口及文檔；

-并提供上傳過程的技術支持；

-自定義指標支持：

-自定義指標功能的使用培訓；

-自定義指標的技術支持；

-自定義頁面支持：

-自定義頁面功能及開發的培訓；

-諸葛io數據倉庫數據字典說明；

-諸葛io數據倉庫查詢接口說明；

-諸葛io系統架構說明；

自定義頁面的技術支持。

咨詢服務

針對各業務線對精細化業務指標設計、搭建的需求，諸葛io團隊為陽光財險集團提供包括但不限于以下咨詢服務：

針對陽光“車生活”、“全能保”、官網、官微等應用提供精細化業務指標體系設計、協助陽光搭建業務指標體系，服務內容主要包含：

-針對車生活、全能保的運營指標體系設計，產出《用戶行為數據指標體系設計方案》；

-針對車生活、全能保的數據采集方案設計，產出《用戶行為數據采集方案》；

-針對車生活、全能保的運營指標看板搭建；

-針對車生活的精細化運營分析，提供客戶運營、平臺運營、活動運營3個主題的分析報告。產出《行為分析報告》

系統升級和集群擴容服務

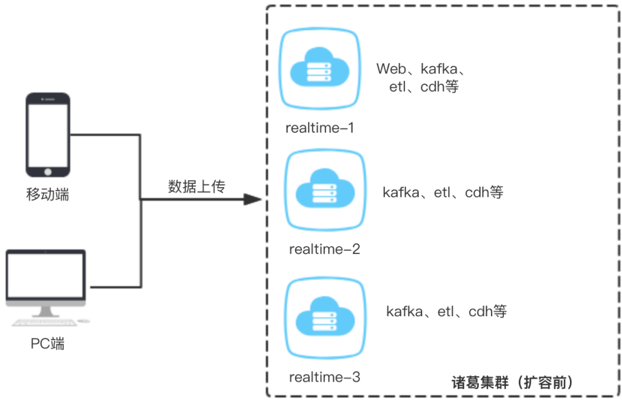

諸葛io集群擴容前架構情況如下圖所示：

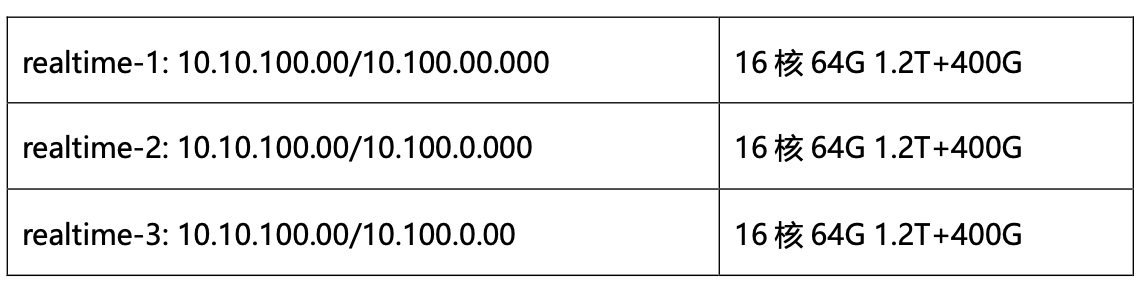

目前諸葛io集群共3臺服務器，每臺服務器配置如下：

涉及企業隱私部分信息已經脫敏

隨著陽光財險業務的發展，需對現有產品各渠道數據進行采集，現需要諸葛io系統接入小程序數據，由于陽光財險現有集群部署的諸葛io系統版本不支持小程序，需要更新諸葛io系統版本，同時更新完系統版本后，由于小程序數據的接入可能會增加目前集群的負載，影響整個系統運行速度，故本次在做系統升級的時候同時進行系統擴容，增加一個服務器節點。

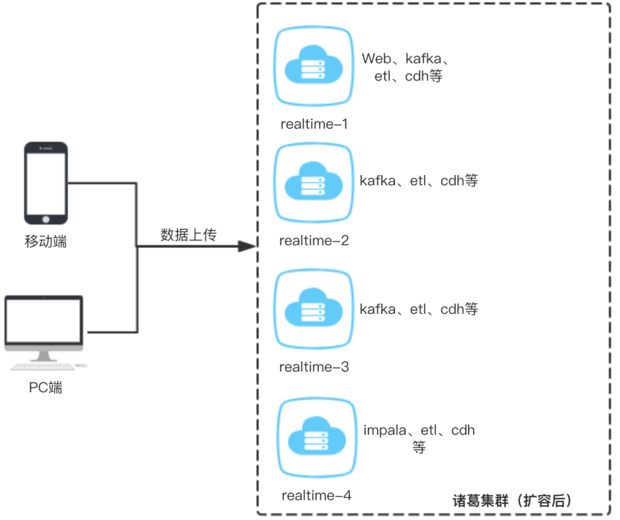

諸葛io集群擴容后架構情況如下圖所示：

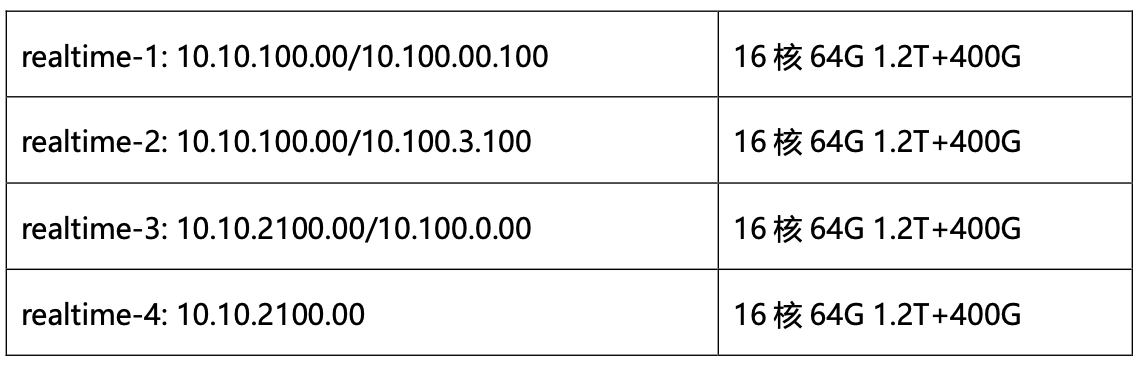

擴容后集群信息：

擴容后集群節點增加一個，可在原有基礎上支持再新創建8個應用，在數據總量保持不變的情況下各應用查詢速度、系統架構穩定性會有明顯提升。

新增節點上會在新部署查詢節點、cdh節點、ETL數據處理程序等。

新增加一個查詢節點會提升集群的數據查詢能力，減輕其他節點的壓力，使系統整體更健壯，能夠應對和查詢更大規模的數據，提高系統抵御更大數量數據查詢風險的能力。

增加cdh節點會減輕其他階段目前的數據壓力，有助于提升系統的查詢速度，節點之間互相備份，增強系統的高可用性，即使一個節點出問題，也不影響系統中的數據。

諸葛io系統升級完成后將支持小程序數據采集、可視化埋點等諸葛新功能。屆時陽光財險將可以接入更多渠道的數據以及更靈活的埋點數據采集方式。諸葛也會為陽光財險數據接入全力提供技術支持服務。

為保障本次系統升級和集群擴展能夠順利進行，需要陽光財險提前準備好以下信息：

1.新增機器保持和原集群網絡互通，互相訪問無限制，機器配置和其他集群機器相同；

2.確保每臺機器的目錄結構一致；

3.升級過程需要root權限，需要陽光財險提前準備好登錄服務器的賬號信息；

4.能夠訪問外網的環境。

諸葛進行系統升級、擴容操作流程：

1.安裝諸葛服務，本過程主要將諸葛io系統涉及的查詢節點、cdh、etl等相關服務部署到新增的服務器節點上；

2.創建相關目錄，根據其他節點的目錄為新增節點創建目錄文件；

3.拷貝、修改配置文件，將其他節點的配置文件拷貝到新增節點上，并將配置文件相關信息修改新增節點的信息；

4.啟動新增節點CDH集群服務；

5.增加main-cdh；

6.增加查詢服務監控，將新增節點的查詢服務添加到監控項中，實時監控新節點中的查詢相關服務情況；

7.增加cdh監控，將新增節點的cdh添加到監控項中，實時監控新節點中的cdh相關服務情況；

8.增加其他監控，將新增節點的etl等服務添加到監控項中，實時監控新節點中的etl等服務相關服務情況；

9.修改查詢節點連接信息，使提交的查詢請求能夠分配到新增節點中，并進行后續數據查詢處理；

10.系統擴容完成；

11.停止web相關服務、kafka、etl數據處理程序，數據暫時積壓在kafka中；

12.將諸葛io行為路徑相關服務、sdkv、load等系統服務更新為最新版本；

13.啟動web相關服務、kafka、etl數據處理程序；

14.系統升級完成。

諸葛io系統本次升級和擴容過程涉及更新部署web和集群部分服務，因此諸葛io系統升級和擴容期間暫時不能夠訪問，持續時間大約兩天左右。

本次諸葛io系統升級和擴容不會對數據采集產生影響，數據會暫時積壓在kafka中，待系統升級、擴容完成之后，積壓在kafka中的數據會進行消費，消費完成后就可以看到數據了。

本次系統升級和擴容主要存在的風險有：

1.由于諸葛io系統在陽光財險集團中是純內網環境部署，系統運行時間較長，期間可能進行過系統服務調整，目前集群服務分布環境比較復雜，可能存在一定風險；

2.由于是純內網環境，系統升級或擴容過程中相關服務依賴的環境無法直接從外網直接下載，導致系統升級和擴容的時間持續較長，容易出現服務不兼容情況。

針對上述風險，諸葛io在進行升級、部署之前需要做到：

1.先確認下集群目前的服務分布情況，確認后再開始進行升級、擴容操作，同時做好應對服務異常的解決措施；

2.提前準備好升級需要的相關文件，升級之前將文件傳到服務器上，然后進行操作。為防止提前準備的文件不能滿足升級、擴容需要，請陽光財險提前準備好能夠連接外網的網絡環境，以備不時之需。

商業變化

•構建了滿足精細化運營的指標體系

基于公司戰略目標制定北極星指標，并建立用戶運營分析、平臺運營分析、服務產品運營分析3個維度、共計近100個細分指標的運營指標體系。

•落實了具體的數據管理和應用規范

•制定并落實了一套固定的數據采集流程，規范了從數據需求、埋點實施、維護管理等各階段的工作要求和規范，讓各部門了解各自在數據工作中的職責和工作內容

•支持數十種豐富的數據展示圖，并能自行計算復合指標進行展示

支持柱狀圖、趨勢圖、餅圖、地形圖等多種圖表展示，并通過自定義頁面模塊支持前端使用可視化開發包進行更多樣的圖形展示。同時支持單個復合指標的展示和對比。

•埋點事件從3000多減少到300

按照新的規范對原有流程重新梳理后，合并精簡了重復的埋點，以及廢棄了長期不用的埋點，大大減少了埋點事件量，也減輕了埋點維護負擔，提高了工作效率
