由于面板制程工序多且復雜，其制程工序的智能化發展是突破“智能制造”的重要環節。而質量檢測貫穿電子制造全程，對于控制產品質量起到?jīng)Q定性作用。在生產過程中檢測和修復各類缺陷也能夠使制造商改進其生產過程，避免成本進一步提高。

FPD領域龍頭企業某T社，其Array/OLED工藝會帶來種類繁多的缺陷，缺陷由AOI（自動光學檢測設備）檢出后會有數十位OP進行分類，且每日判圖量達到數十萬。目前AOI、點燈機等機臺檢測大多只拍攝照片，不能判別缺陷類別，需要產線作業員依據經驗在人工判圖系統或以查看本地圖片的形式判別缺陷類型，人工判圖效率低下，工廠也面臨著大量的人力投入、人力流失帶來檢測準確率下降的問題從而影響良率。

實施時間：自動缺陷檢測分類系統（ADC）在集團下屬的武漢工廠試點，于2020年10月啟動，逐步根據站點上線，2021年10月實現全面的上線運行。

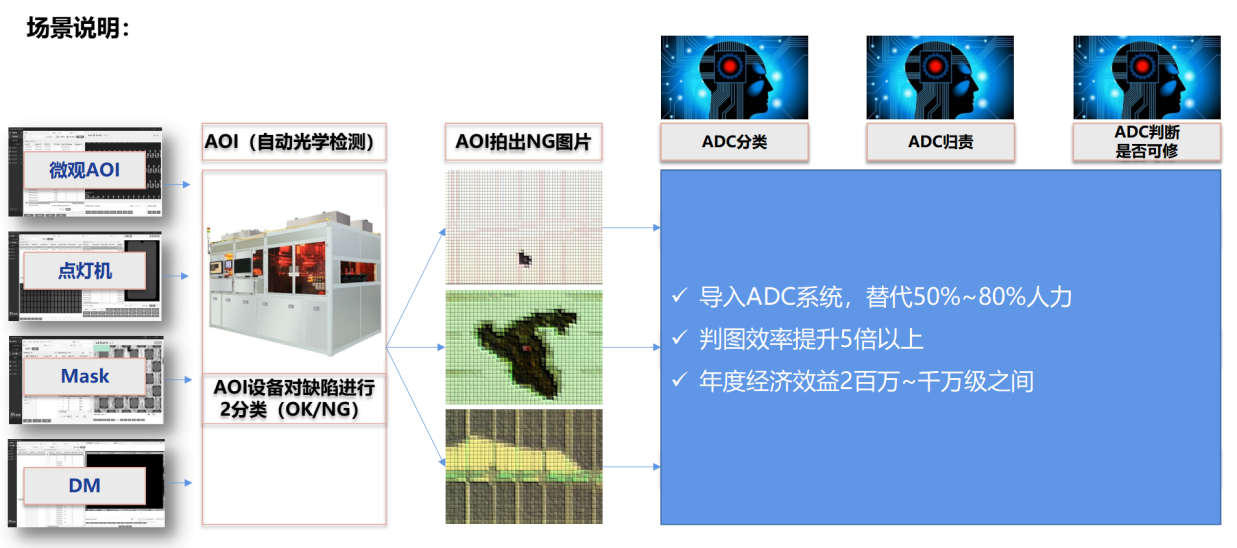

應用場景

面板產業主要是指用于電視、臺式電腦、筆記本和手機等電子設備的觸控顯示面板產業。當今時代已經是信息的時代，信息顯示技術在人們社會活動和日常生活中的作用日益劇增，人類信息的獲取80%來自視覺，各種信息系統終端設備與人之間的交互都需要通過信息顯示來實現。面板產業已經成為了光電產業的龍頭，在信息產業中僅次于微電子行業，成為了最重要的產業之一。

從產業鏈來看，面板產業可以分為上游基礎材料、中游面板制造以及下游終端產品。其中，上游基礎材料包括：玻璃基板、彩膜、偏振片、液晶、靶材等;中游面板制造包括：列陣(Array)、成盒(Cell)、模組(Module);下游終端產品包括：電視、電腦、手機和其他消費類電子。

近年來，隨著消費升級以及5G技術的發展，消費者對顯示終端需求提出了更高的要求，對面板生產廠家也有了更高的要求。盡管制造過程自動化程度已經非常高，但是生產出來后一定要做產品的質量檢測，這是必不可少的環節。

面臨挑戰

該企業Array/OLED工藝會帶來種類繁多的缺陷，缺陷由AOI檢出后會有數十位OP進行分類，每日判圖量數十萬。按照傳統人力檢測方式，會有人眼疲勞、效率低、主觀性大、誤檢、漏檢率高等問題。

相比于人工檢測，AOI機器視覺檢測可靠性和效率都更高。但AOI 檢測常遭詬病的問題是：誤報率（False Alarm）過高。AOI拍攝的缺陷照片中不是背景復雜缺陷極小，就是缺陷間形態特征差異小，混淆程度高，給分類造成極大困擾。

整個判片過程會消耗大量人力，給工廠運營帶來巨大壓力；同時人工判定缺陷類別效率低，異常無法及時反饋，可修復產品無法及時得到修復，從而導致良率損失及維修機臺產能損失；并且人員間差異、狀態、熟練程度不同，易造成誤檢和漏檢，影響生產效益。

目前在自動缺陷檢測與分類系統方面，解決的就是先進制造企業產線上AOI拍攝的缺陷圖像的缺陷檢出與分類問題、判定結果的應用問題。

技術應用與實施過程

數之聯圖像自動缺陷檢測與分類系統（ADC）為企業提供高精準的缺陷分類結果，該系統方案設計思路是通過實時監測客戶DFS中的圖片和圖片信息文件動態增量情況，以實時或者批量采集方式將圖片同步到自動缺陷檢測分類系統（ADC）圖片存儲中，并解析信息文件以及圖片存儲地址寫入消息隊列，系統會讀取待判圖片進行預測，并將結果寫入對應的存儲。其中，預測是調用在線的算法預測服務。通過融合深度學習算法服務的系統功能實現代替了部分原有的OP人工判圖工作。

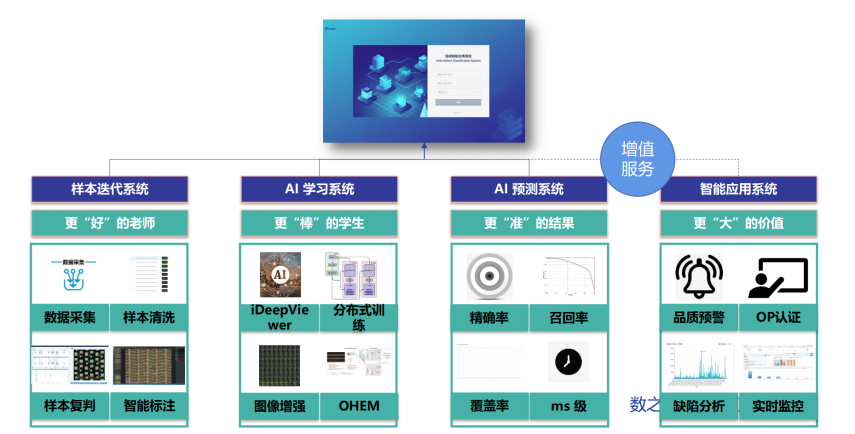

系統模塊如下：

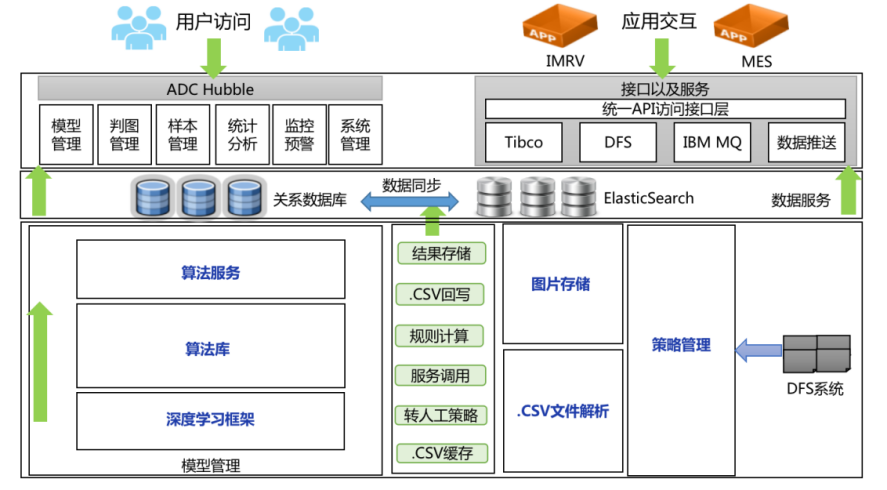

系統架構如下：

核心功能如下：

1）缺陷檢出：系統自動對AOI、點燈機、mask等圖像進行缺陷檢測，對缺陷類型CODE進行判決，并標注缺陷的位置、大小等信息，輔助人工復判。

2）缺陷分類：基于深度視覺處理引擎iDeepViewer，突破傳統圖像處理技術的瓶頸，提供高精準的缺陷分類結果。

3）缺陷判定：系統依據客戶業務規則，對缺陷后道規則處理并進行最終類型判定。

4）數據交互：以直連、dblink、tibco等通信連接方式與DFS、EDA、MES等系統對接，獲取數據源及回傳判圖結果。

針對該項目的創新性如下：

（1）技術創新性：

① 深度學習技術。利用深度學習技術構建深度卷積神經網絡模型，通過end2end方式讓機器學習到面板不良圖像中缺陷因素之間的深層邏輯關系。

② 缺陷自動檢測技術?；谏疃葘W(xué)習算法Mask-RCNN實現，采用softmax分類器，使用交叉熵?fù)p失函數，預測不良圖像類別。

③ 缺陷智能定位技術。基于面板不良圖像的周期性特征，提出一種采用模板匹配的方法進行缺陷定位。

④ 缺陷關聯分析技術。采用機器學習分類模型或回歸模型實現生產過程影響要素和缺陷之間的多因素相關模型，并通過各種模型實現生產要素的影響程度排序。

⑤ 模型管理：綜合管理深度學習模型和機器學習模型，集成管理多個深度學習框架和機器學習框架。

⑥ 服務管理：采用訓練好的模型，映射站點、業務場景等情況并發提供在線預測服務。

（2）模式創新性：

① 基于深度學習目標檢測算法的智能缺陷識別。

② 通過一種服務的動態感知以及權重策略，實現預測服務負載以及高可用。

③ 采用虛擬化技術，綜合管理容器中深度學習模型和機器學習模型。

④ 實現GPU動態分配以及服務動態分布方法。

（3）應用創新：

① 本項目構建的基于深度學習的產品缺陷自動檢測與分類系統，實現缺陷位置的自動定位及缺陷Code 的分類，實現缺陷問題的匯總分析。系統將利用人工智能自動判定產品缺陷代替?zhèn)鹘y(tǒng)人工判定方式，節省人力成本并實現產品質量的有效監控。

② 本項目構建的基于電子信息制造大數據的缺陷關聯分析優化系統，能夠自動清洗、整合和分析電子信息制造的各種類型數據，分析缺陷和各生產要素的相關性，實現設備路徑分析及多因素組合性分析，幫助企業更好定位問題，縮短缺陷定位時間，提升產品良率。

商業變化

通過采用圖像自動缺陷檢測與分類系統（ADC），該企業核心業務指標得到大幅提升：

（1）每秒約判2張?zhí)嵝У矫棵爰s判10張并減少風險批數量，ADC檢測為毫秒級；

（2）提高準確率：人眼識別準確度在90%，機器準確率基本能超過95%。

在精密制造領域，每一個千分位的變化都是巨大的成本節約，也是非常重要的技術表現。同時切實為企業節約30%-80%質檢人力，降低成本上百萬，極大縮減檢測時間，提升生產效率。
