12月28日，智慧芽旗下智慧芽創新研究中心最新發布《第三代半導體-氮化鎵(GaN)技術洞察報告》（以下簡稱“報告”），從技術角度全面洞察分析了氮化鎵這一產業的誕生、產業發展和未來突破。

報告顯示，國內產業鏈基本形成，產業結構相對聚焦中游，中國企業紛紛入場。全球在氮化鎵產業已申請16萬多件專利，有效專利6萬多件。其中，保護類型以發明專利為主，行業技術創新度比較高。報告指出，該領域中美日技術實力較強，中美日市場較熱。

在報告展示的氮化鎵技術的日常應用場景中，豐田與日本名古屋大學合作開發“全氮化鎵汽車”，且目前寶馬也已經加入氮化鎵汽車應用這一陣營；與此同時，氮化鎵快充走進日常生活，華為氮化鎵快充充電器面市，擁有大功率、超級快充、輕巧便捷的特點，支持手機、平板、PC電腦等設備充電。

一、氮化鎵產業初步形成

氮化鎵（GaN）主要是指一種由人工合成的半導體材料，是第三代半導體材料的典型代表, 研制微電子器件、光電子器件的新型材料。氮化鎵技術及產業鏈已經初步形成，相關器件快速發展。第三代半導體氮化鎵產業范圍涵蓋氮化鎵單晶襯底、半導體器件芯片設計、制造、封測以及芯片等主要應用場景。

氮化鎵應用范圍廣泛，作為支撐“新基建”建設的關鍵核心器件，其下游應用切中了 “新基建”中5G基站、特高壓、新能源充電樁、城際高鐵等主要領域。此外，氮化鎵的高效電能轉換特性，能夠幫助實現光伏、風電（電能生產），直流特高壓輸電（電能傳輸），新能源汽車、工業電源、機車牽引、消費電源（電能使用）等領域的電能高效轉換，助力“碳達峰，碳中和”目標實現。

從產業發展來看，全球氮化鎵產業規模呈現爆發式增長。據分析機構Yole研究顯示，在氮化鎵功率器件方面，2020年的整體市場規模為0.46億美元，受消費類電子、電信及數據通信、電動汽車應用的驅動，預計到2026年增長至11億美元，復合年均增長率為70%。值得一提的是，電動汽車領域的年復合增長率高達185%。在氮化鎵射頻器件方面，2020年的整體市場規模為8.91億美元，預計到2026年增長至24億美元，復合年均增長率為18%。

從產業鏈看，國內氮化鎵產業鏈已基本形成，產業結構相對聚焦中游（如圖1），中國企業紛紛入場，主要代表企業分布在全國各地（如圖2）。

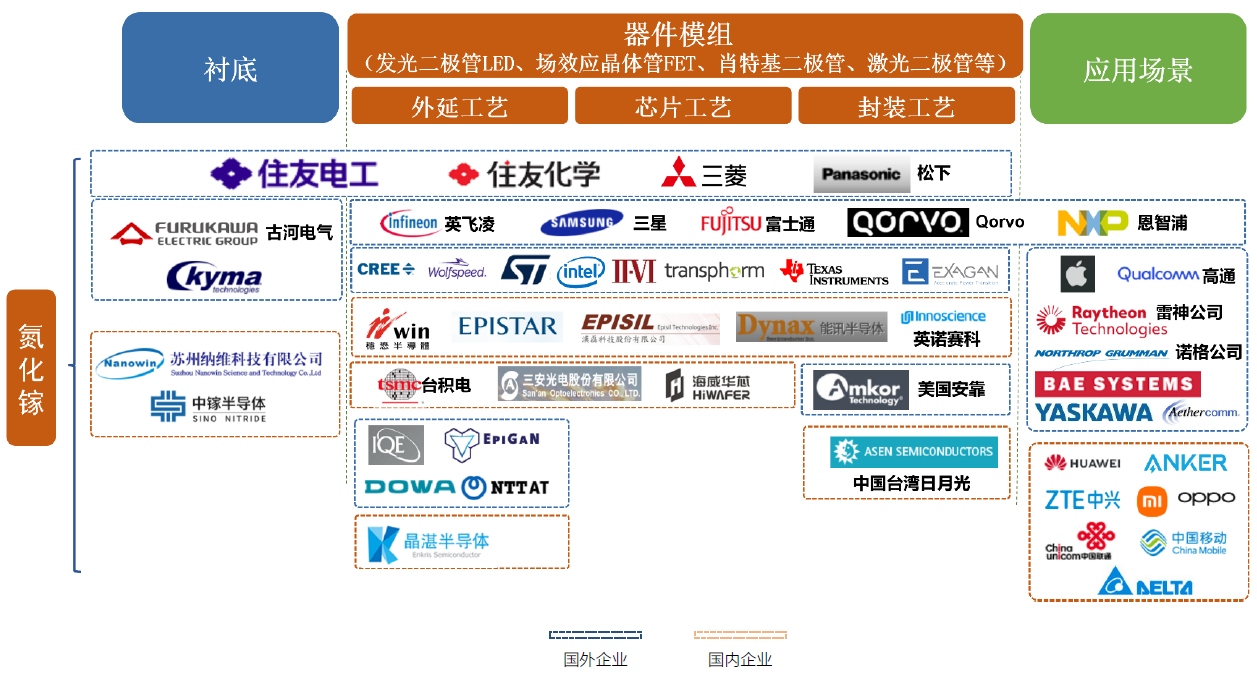

圖1：全球氮化鎵產業鏈圖譜（來源：智慧芽整理）

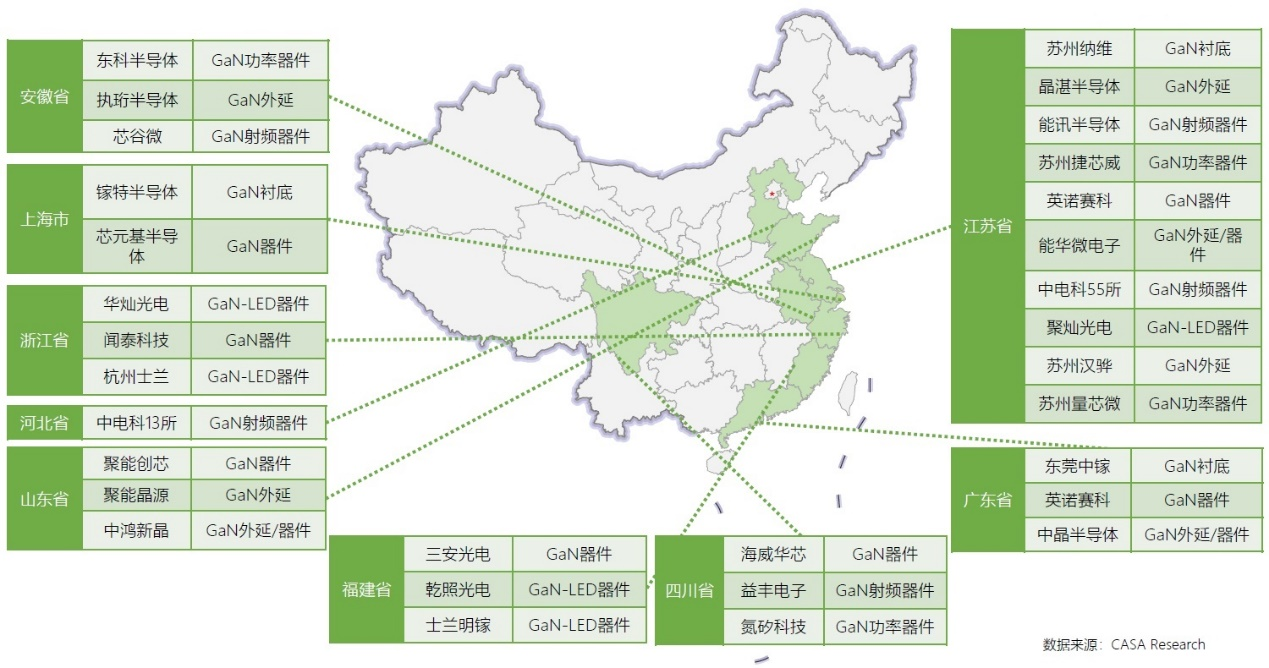

圖2：中國氮化鎵企業及代表性業務（來源：CASA Research，智慧芽整理）

二、中國在氮化鎵技術上起步雖晚發力強勁

智慧芽數據顯示，全球在氮化鎵產業已申請16萬多件專利，有效專利6萬多件（如圖3）。其中，保護類型以發明專利為主，行業技術創新度比較高。報告指出，該領域美日技術實力較強，中美日市場較熱。

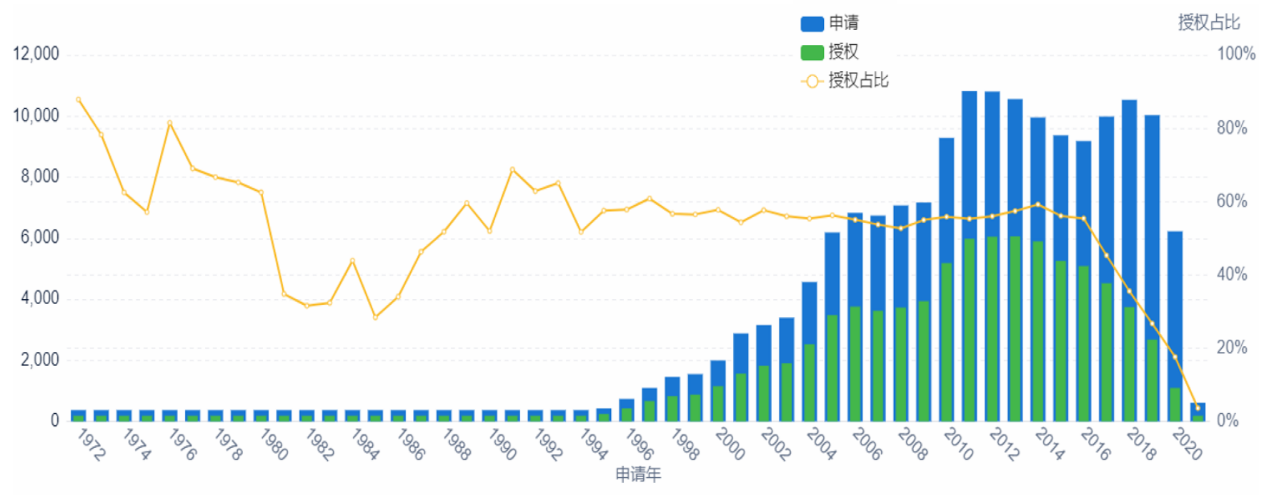

圖3：全球氮化鎵產業專利申請情況（數據：智慧芽）

從技術發展的歷史演進來看，20世紀70年代初出現氮化鎵相關專利申請，1994年之前尚處于探索階段，參與企業較少；1994-2005年進入快速發展期，主要驅動力是LED照明商用化；2010年開始，日本住友、日立等對氮化鎵襯底大尺寸的突破和進一步產品化，促進了相關專利量的進一步快速增長；自2014年起，專利申請量總體趨于穩步發展態勢，年專利申請量基本維持在9000件以上，在這段時期，可見光LED熱度減退，GaN基FET器件、功率/射頻器件、MicroLED等器件熱度上升。

從氮化鎵領域全球技術布局來看，中國、美國和日本為氮化鎵技術熱點布局的市場。其中，美國和日本起步較早，起步于20世紀70年代初，而中國起步雖晚，但后起發力強勁（如圖4）。值得注意的是，目前全球的氮化鎵技術主要來源于日本。

圖4：中、美、日氮化鎵技術專利申請趨勢圖（數據：智慧芽）

三、國內外龍頭企業技術洞察對比

報告顯示，全球氮化鎵主要創新主體的龍頭主要集中于日本。氮化鎵產業國外重點企業包括日本住友、美國Cree、德國英飛凌、韓國LG、三星等（如圖5），中國企業代表有，晶元光電、三安光電、臺積電、華燦光電等（如圖6）。但目前中國企業和國外企業相比，專利申請數量仍有一定差距。

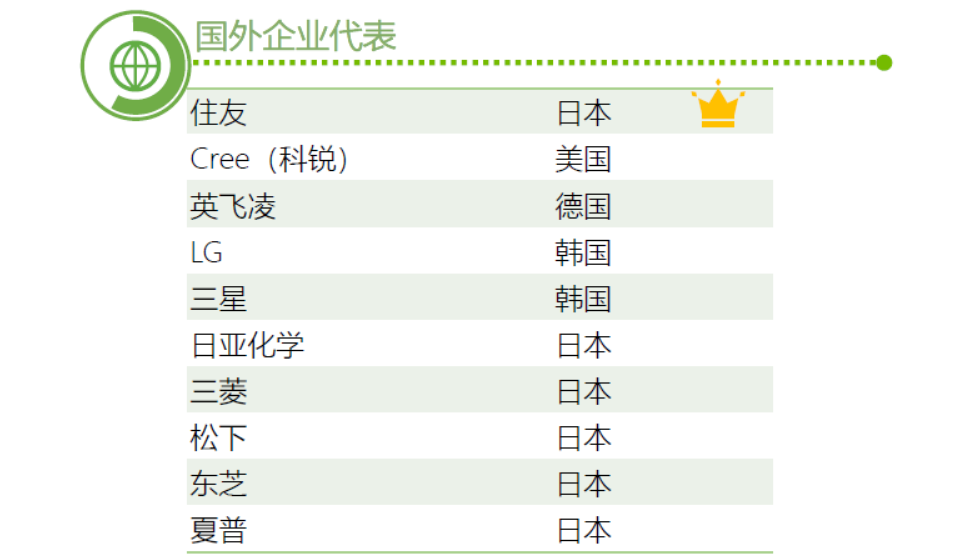

圖5：氮化鎵領域國外企業代表（來源：智慧芽）

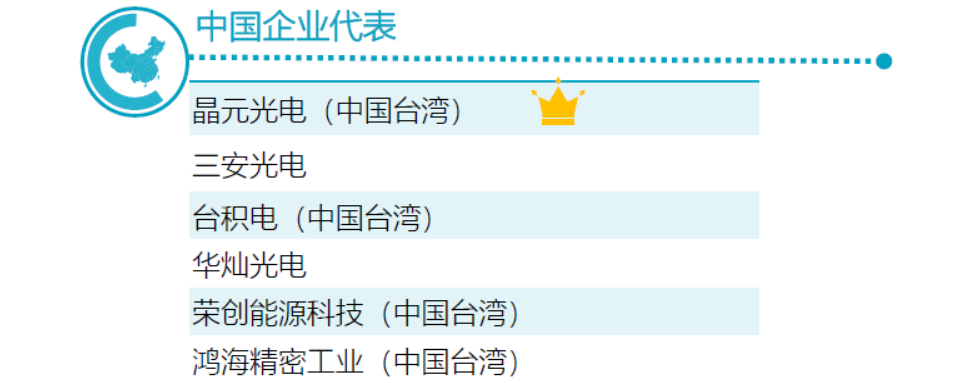

圖6：氮化鎵領域中國企業代表（來源：智慧芽）

在這些企業中，日本住友全球率先量產氮化鎵襯底，是全球氮化鎵射頻器件主要供應商，同時也是華為GaN射頻器件主要供應商之一。住友聚焦于襯底和器件方面的研究，其中，器件方面近幾年側重于氮化鎵FET器件。該公司的氮化鎵襯底單晶生長技術側重HVPE法，重點解決襯底缺陷、尺寸等難題。此外，住友在氮化鎵FET器件上，側重外延工藝和芯片工藝突破。

美國Cree依靠其技術儲備支撐氮化鎵功率器件的市場化。2019年，Cree逐步剝離LED業務，專注于碳化硅電力電子器件和用于GaN射頻器件，并于2021年正式更名為Wolfspeed（原Cree旗下的功率&射頻部門）。在技術分布上，發光二極管LED和GaN基FET器件兩大方向是Cree重要的專利布局領域。其中，前者的研發熱度在近幾年明顯衰退，而Cree在后者的細分領域中則探索了較多的技術難題，注重器件多性能發展。

德國英飛凌持續深耕功率器件領域，且重點關注美國市場。其前身作為西門子集團的半導體部門，英飛凌主要生產IGBT、功率MOSFET、HEMT、DC-DC轉換器、柵極驅動IC、AC-DC電源轉換器等功率半導體器件，曾連續10年居全球功率半導體市場之首。在氮化鎵領域，英飛凌的技術分布于集中產業鏈中游——器件模組，持續關注GaN基FET、IGBT等功率元器件，以及由多個功率元器件集成的功率模塊（如電源轉換器）的研發?？傮w而言，英飛凌在功率模塊、GaN基FET器件上布局的專利最多。

國內LED龍頭“三安光電”在氮化鎵領域有一定技術儲備。三安光電是目前國內規模最大的LED外延片、芯片企業。2014年，該公司投資建設氮化鎵高功率半導體項目；2018年，在福建泉州斥資333億元投資Ⅲ-Ⅴ族化合物半導體材料、LED外延、芯片、微波集成電路、光通訊、射頻濾波器等產業。在氮化鎵領域，三安光電同樣集中于產業鏈中游——器件模組的研究。其布局的器件類型主要包括可見光LED、紫外LED、Micro/Mini LED和GaN基FET。2016年后，三安光電對可見光LED的專利申請量逐漸下降，并開始增加對Micro/Mini LED、GaN基FET的專利申請。

四、氮化鎵三大重點技術解析

首先，GaN襯底技術是器件降本的突破口，當前正從小批量規模向產業商業化方向發展，同時向大尺寸和高晶體質量方向發展。GaN單晶襯底以2-3英寸為主，4英寸已實現商用，6英寸已實現樣本開發；GaN異質外延襯底則已實現6英寸產業化，8英寸正在進行產品研發。

全球GaN襯底技術共有13000多件專利，其中有效專利量4800多件，占比為35.2%。其中，審中專利占比較少，可見未來有效專利增長空間較小。此外，日本和美國兩大市場分布的專利較多。全球襯底技術排名靠前的專利申請人以日本企業居多，整體技術實力較強，且日本住友在襯底領域技術儲備占有絕對優勢。

第二，在氮化鎵基FET器件技術的應用中，車規級氮化鎵功率器件市場規模進入新紀元，其市場規模不斷升高。在電動汽車領域，目前EPC和Transphorm已經通過了車規認證。與此同時，BMW i Ventures對GaN Systems公司的投資，表明了汽車行業越來越認可和重視GaN功率器件解決方案應用于電動汽車及混合動力汽車（EV/HEV）。

整體上，氮化鎵基FET器件正在向多單元模塊化發展。在這一領域中，美國、日本和中國為GaN基FET器件熱點布局的市場，其中重點為美國市場。自2000年起，該技術領域開始快速發展，且到2010年后，發展速度進一步加快。頭部企業中，日本企業仍占據大多數，且美國Cree和英特爾也占有一定的優勢。

第三，Micro LED應用場景廣泛涵蓋微顯示和數字終端領域，未來可期。可穿戴設備以及超大屏顯示將于2021年進入市場。據分析機構Yole預測，至2025年產業鏈成熟后，或?qū)⑦_(dá)到3.3億臺的出貨量。

Micro LED顯示技術的優勢是自發光、低功耗、高亮度、超高分辨率、小尺寸和高色彩飽和度，十分符合顯示屏領域輕薄化、小型化、低功耗、高亮度的發展方向。因此，高反應速度的Micro LED是現今非常熱門的新一代顯示概念，將成為LED未來的發展方向。

在Micro LED領域，巨量轉移技術是該領域發展的重點。Micro/Mini LED技術在近5年處于高速發展期，中國專利申請趨勢與全球總體一致，并且近5年的發展勢頭迅猛，全球領先。在這一技術的全球主要專利申請人中，F(xiàn)acebook和蘋果公司分別位列第一、第二，國內企業如京東方、歌爾股份、三安光電等也都名列前茅。

此外，智慧芽推出的氮化鎵（GaN）專利情報監控分析成果已落地形成IT平臺系統，可實現日常更新、監控和查閱，確保分析結果持續為行業研發創新和知識產權情報管理發揮價值。

來源：數據猿
