中國新能源汽車新政策，會給EDR產業帶來繁榮的景象嗎？中美兩國在EDR產業鏈上各自處于什么地位？本文將從國際化角度，縱觀整個汽車EDR產業布局。

所謂EDR，全稱為Event Data Recorder，也就是汽車事件數據記錄系統。其主要作用是記錄車輛碰撞前、碰撞時、碰撞后三個階段中汽車的關鍵運行數據。由于其主要用于汽車事故分析，可以稱得上是汽車行業中的“黑匣子”。

發生交通事故后，EDR的數據是劃分責任的重要依據。此前，“特斯拉剎車失靈”事件引發無數汽車從業者以及車主的廣泛關注，究竟EDR能夠給事故鑒定起到何種作用？

通常而言，事故重建的傳統方法包括測量車輛遭受的擠壓損壞程度和滑行痕跡的長度，檢查其他物理證據，然后通過查閱已發布的碰撞測試結果等數據，估算出車禍中涉及的車速和其他細節。

EDR不會持續跟蹤車輛的性能或駕駛方式，但當“事故”突然發生，通常是嚴重到足以導致安全氣囊展開的碰撞，EDR能夠記錄關于碰撞前的速度和制動數據，例如：速度、ABS轉態、方向盤轉向角度、車輛制動狀態等。并且，必須涵蓋碰撞前五秒的相關數據。EDR的這些記錄數據為后續事故鑒定提供了重要的依據。

隨著互聯網大數據技術的普及，EDR在汽車行業的重要性與日俱增。然而，中、美兩國關于汽車“黑匣子”相關產業的發展路徑卻不盡相同。接下來，我們一起站在國際視角，看EDR產業的發展趨勢。

從政策的發展，看中美兩國EDR產業起步

EDR起源于國外，最早由美國在2006年的時候制定了EDR的相關標準，美國汽車安全技術法規要求2014年9月份之后，美國境內所有銷售車輛都需要配備EDR，到2019年美國上市的新車中已有99%安裝EDR。繼美國后 ，韓國、日本以及歐洲等國也陸續出臺相關政策要求強制安裝EDR。

中國早在2017年9月便出臺了針對EDR的政策。2021年2月《機動車運行安全技術條件》第2號修改單發布，規定要求乘用車應配備能記錄碰撞等特定事件發生時的車輛行駛速度、制動狀態等數據信息的事件數據記錄系統（EDR），相關規定將于2022年1月1日起執行。

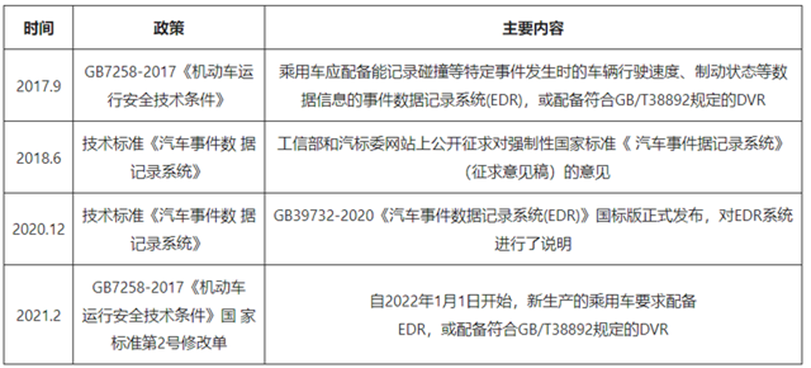

中國EDR政策發布時間及主要內容 資料來源：根據公開資料整理

根據博世數據顯示，僅美國和加拿大就有超過2億輛汽車安裝了EDR， 并且約98%的新車配備了EDR。

根據GLOBE NEWSWIRE發布的“2022年汽車事件數據記錄器 (EDR) 行業報告”，2022年乘用車EDR增量市場規模將超過50億元，未來隨著政策落地及推廣，整個EDR產業鏈上的投資機會將逐步浮現。目前，北美市場已經處于低增長階段，歐洲、亞洲、中東和非洲以及拉丁美洲則處于快速增長的階段。

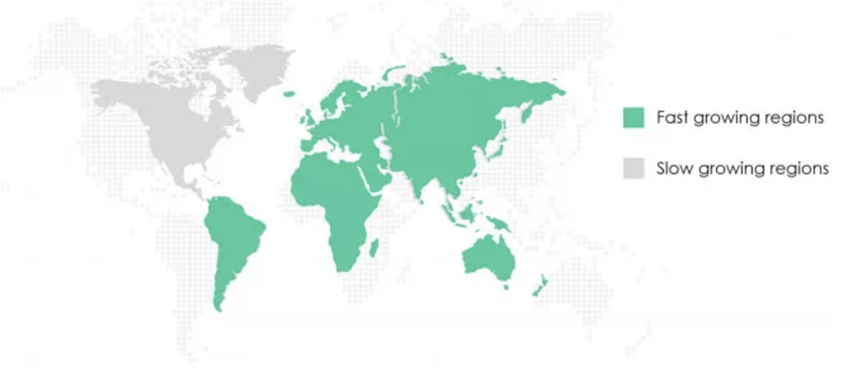

全球EDR產業增長趨勢 資料來源：GLOBE NEWSWIRE

根據高工產業研究數據，2020年中國搭載EDR設備的新車僅有135.71萬輛，市場滲透率7.12%。寶馬、奔馳、雷克薩斯、特斯拉、豐田、比亞迪、小鵬、哈弗等品牌率先采用了EDR。

根據ReportLiner研究顯示，中國EDR產業仍然處于起步狀態。2021年，中國乘用車EDR安裝率為9%。預計隨著政策強制安裝EDR，2022年中國EDR產業的滲透率將從7.12%攀升至70%以上，甚至在2024年飆升至90%以上。

“硬”實力，EDR核心功能模塊

EDR系統的主要功能模塊分為五大部分：

CDR——信息數據提取工具；傳感器模塊——檢測車輛碰撞的閾值；車規級主控芯片（MCU）——負責數據處理；存儲模塊——FLASH數據儲存；電源模塊——負責續航及能量支持。

EDR儲存的數據，需要專用的設備才能讀取出來。目前可供公眾使用的EDR數據提取工具，國外仍然呈壟斷狀態，主要是由博世（德國）、特斯拉（美國）、現代（韓國）、起亞（韓國）等幾家公司生產的CDR（CrashDataRetrievalTool）。CDR可以將EDR記錄的原始數字代碼轉換成可理解的數據，并生成PDF、CSV格式的報告，進而導入至數據分析軟件中。

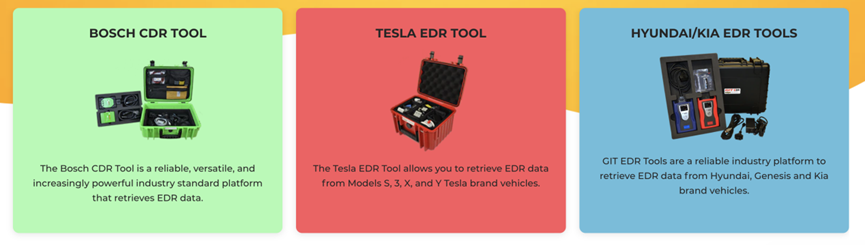

CDR主流提取工具 資料來源：Crash Data Group

EDR系統架構可分為外圍碰撞傳感器、EDR控制存儲單元以及車載或非車載診斷接口三個部分，其中核心硬件為控制存儲單元。

當汽車碰撞傳感器抓取到數據時，該數據將會通過CAN網絡傳輸至EDR控制存儲單元。其中，EDR系統架構最核心的部分便是這個控制存儲單元，主要用于存儲駕駛員操作行為數據以及發生事故時車輛的狀態數據。該存儲單元可以支持通過外部借口，將獲取到的數據提取到相應的數據分析軟件。

某種程度上，核心控制存儲單元，影響了整個EDR市場競爭格局。

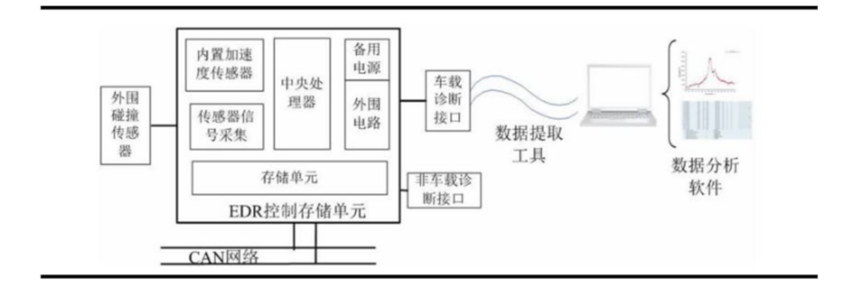

EDR系統框架圖 資料來源：知網，方正證券研究所

中美EDR上游產業鏈格局：芯片弱勢，奮力前行

整個EDR產業鏈，可分為上游的零部件商，中游的集成組裝廠商，下游的整車廠。

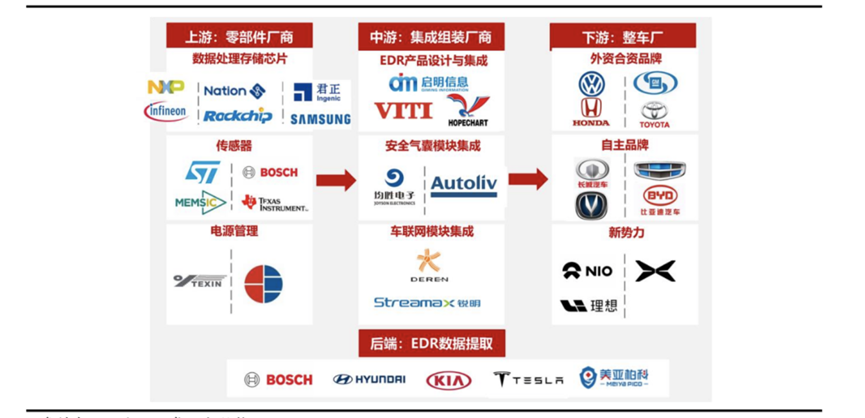

EDR產業鏈 資料來源：方正證券研究所整理

上游主要是包括數據處理（MCU）和存儲芯片模塊、傳感器模塊和電源管理模塊供應商在內的零部件供應商。國外的車規級數據處理芯片供應商有瑞薩、英飛凌、恩智浦等，數據存儲芯片供應商主要有三星等。美國應用于汽車產業的芯片公司有微芯科技、德州儀器、賽普拉斯、美信等。

根據頭豹研究院2020年中國MCU市場競爭格局分析，目前車規級數據處理芯片公司仍然以日本的瑞薩、荷蘭的恩智浦、德國的意法半導體以及美國的微芯科技為主，國產MCU的市占率不足10%，國產公司主要有國民技術、瑞芯微等。并且，國產MCU多數集中于商用車領域，正在逐步向乘用車布局。

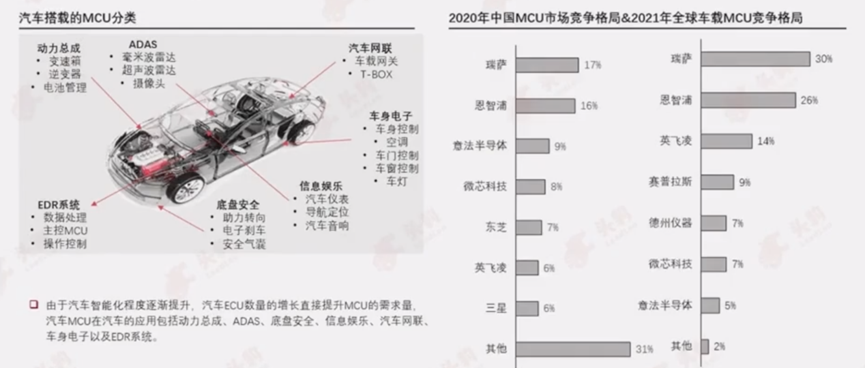

汽車搭載MCU分類及競爭格局 資料來源：頭豹研究院

縱觀2021年全球車載MCU競爭格局，美國MCU企業賽普拉斯、德州儀器、微芯科技市占率為23%。不少廠商在低端市場進行同質化競爭，在通用芯片市場已經開始價格戰，市場逐漸成為紅海。

較美國而言，中國MCU企業較為分散，廠商數量多，但營收規模小。根據IHS數據，2020年中國MCU市場規模約為269億元。國內MCU龍頭企業有中穎電子、兆易創新、樂鑫科技，從其MCU業務營收規模來看，上述企業的國內市場份額分別為3.5%、2.8%與1.6%。另一方面，國產MCU長期被禁錮在低端領域，無法躍上高端領域的臺階。

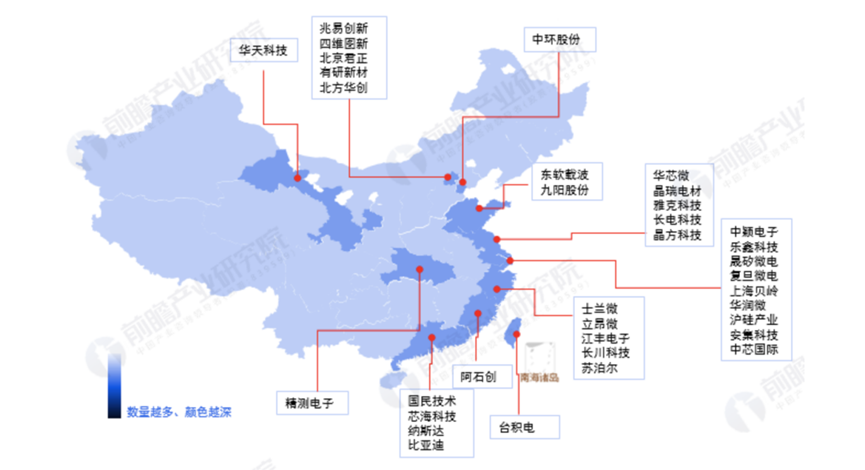

中國MCU行業代表性企業分布圖 資料來源：前瞻產業研究院整理

數據儲存芯片市場，美國的供應商主要有西部數據、美光、英特爾、賽普拉斯。中國數據儲存芯片供應商主要來自于中國臺灣的華邦、旺宏，中國大陸的兆易創新、普冉股份、武漢新芯。

美國儲存芯片的市場份額是中國大陸市場份額的近2倍，中國臺灣地區儲存芯片份額和美國不相上下。未來，美國、中國臺灣仍處于頭部，中國大陸在儲存芯片市場上還有很大的發展空間。

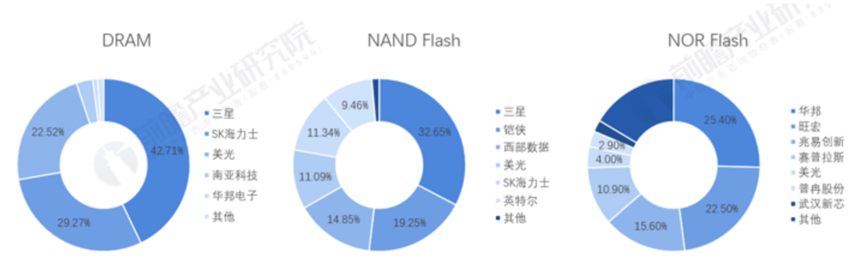

全球數據儲存芯片份額 資料來源：TrendForce CINNO Research前瞻產業研究院整理

傳感器領域，隨著全球汽車產業正向智能化方向發展，汽車自動化水平正從 L0 逐漸向 L1-L5 邁進，其對于 MEMS 傳感器的需求亦呈高速增長態勢。目前，全球平均每輛汽車包含10個傳感器。而在智能汽車中，每輛車大約采用 25至40個MEMS傳感器。

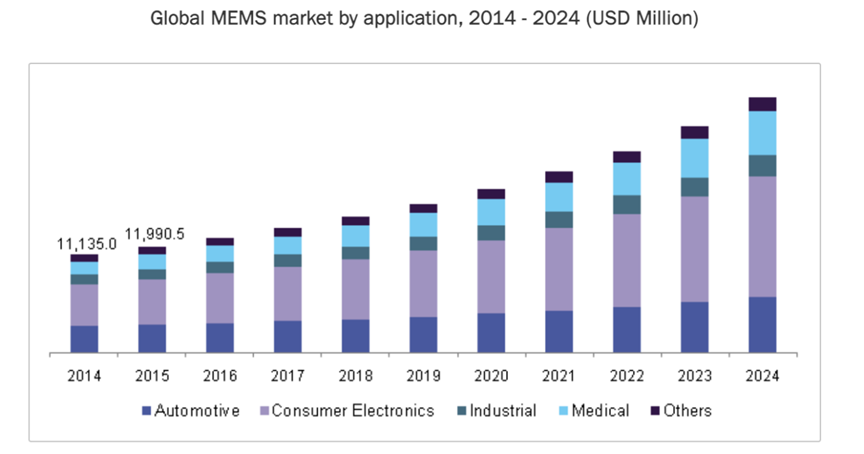

全球MEMS產業市場份額 資料來源：Grand View Reacher

Yole 高級技術和市場分析師 Dimitrios Damianos 表示：“新冠大流行、全球封鎖和美中貿易摩擦嚴重影響了半導體行業的供應鏈。因此，正確的發展戰略成為成功的關鍵”。一些參與者從危機中獲利，而另一些則沒有，導致全球 MEMS 排名發生重大變化。博世、博通、Qorvo、意法半導體、德州儀器、歌爾微電子（Goertek）、惠普、Knowles、TDK 和英飛凌以至少 65 億美元的總收入進入前10名，占整個市場份額的一半以上。然而，隨著新能源汽車銷量的增加，增加收入的公司并不一定是擁有最大市場份額的公司。

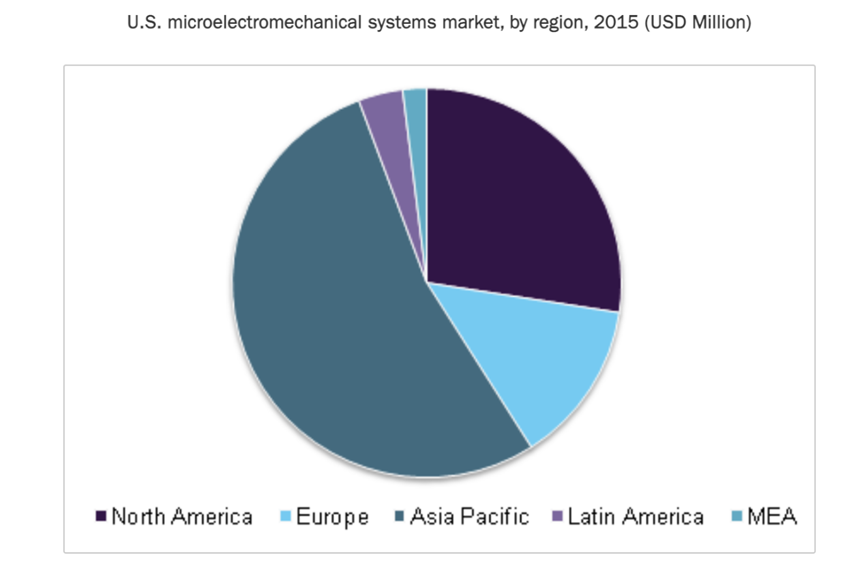

美國MEMS市場（按地區） 資料來源：Grand View Reacher

電源管理系統市場，國際市場的主要玩家包括ABB（瑞士）、伊頓（愛爾蘭）、西門子（德國）、GE（美國）、ETAP（美國）、瓦錫蘭（芬蘭）和羅克韋爾自動化（日本）等公司。美國企業雖然未占據頭部，但是GE、ETAP等美國企業的市場地位比較穩固。

國際電源管理系統市場 資料來源：Markets and Markers Reseach

中國有上百家電池管理系統企業，但是“多而不強”，呈現出市場集中度不高、技術優勢不明顯、競爭激烈的特點。隨著新能源汽車普及以及EDR政策的進一步實施，企業爭相布局電池管理系統業務，整個市場機遇大。

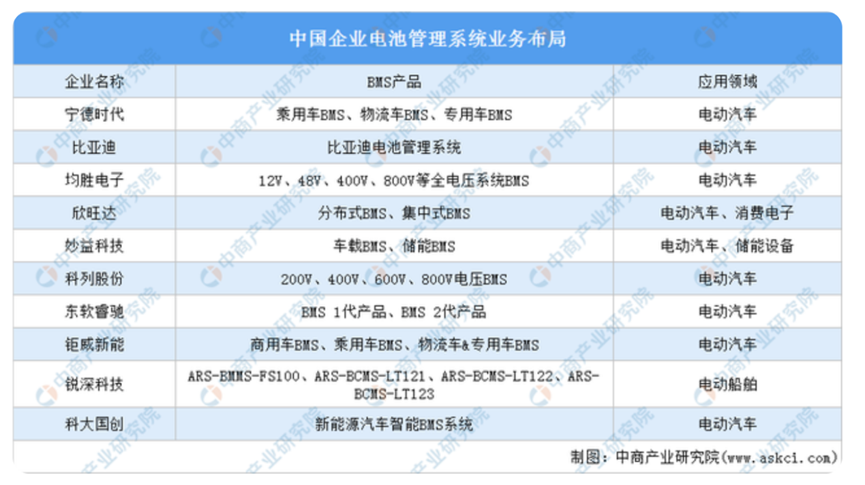

中國企業電池管理系統業務布局 資料來源：中商產業研究院

總體來看，中美雙方在上游產業鏈差距比較明顯，數據處理芯片上中國仍處于弱勢；在儲存式芯片上，中國臺灣優勢較為突出，中國大陸進展較為緩慢；在傳感器、電池管理系統產業鏈上，未來中國的發展空間在逐步加大，且已經擁有一些發展勢頭良好的企業。

中美EDR中下游產業鏈格局：商用車向乘用車轉型

在EDR產業鏈中游，目前國內廠商多數在商用車EDR領域已經有布局，包括EDR產品的設計集成廠商、安全氣囊廠商和車聯網終端廠商。EDR產品的設計集成廠商有啟明信息、鴻泉物聯等。啟明信息早在2020年便開始研發符合EDR國家標準的產品，擁有豐富的EDR相關數據存儲產品組合，并應用于商用車。安全氣囊供應商有均勝電子、奧托立夫；車聯網終端廠商有銳明技術、得潤電子等。未來，中國將在EDR產業中游持續發力，已經在商用車布局EDR的企業將獲得發展機遇。

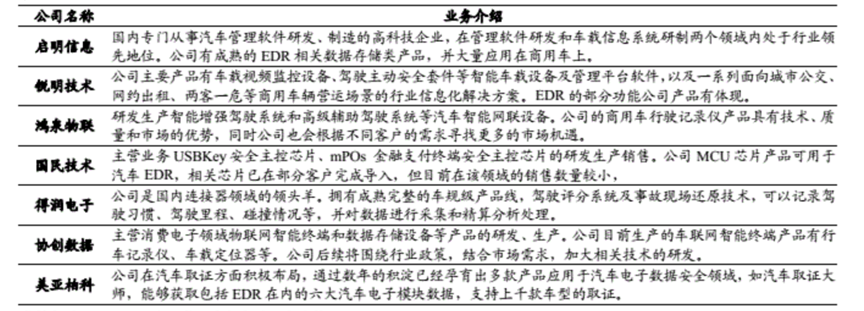

EDR產業中游產業鏈企業介紹 資料來源：wind, 興業證券經濟與金融研究院整理

EDR產業鏈下游即是各大整車廠。未來，在新能源汽車銷量增加、中國乘用車產銷量呈現緩慢增長的背景下，中國汽車EDR市場需求也將穩步增長，將隨著下游新能源汽車及乘用車銷量提升而增長。

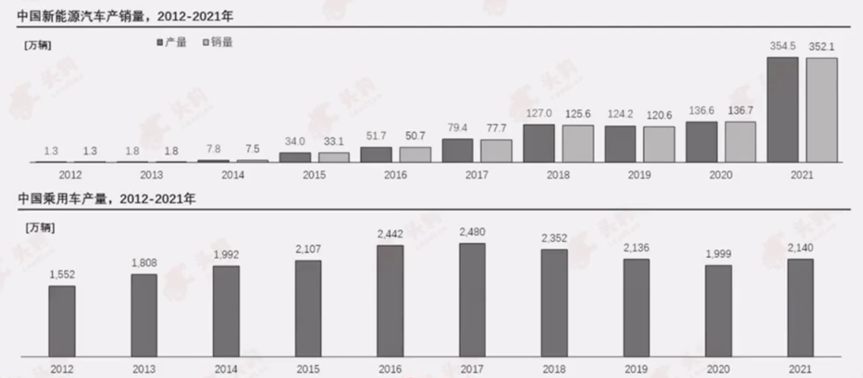

中國新能源汽車產銷&中國乘用車產量 資料來源：頭豹研究院

EDR產業將在接下來幾年呈爆發式增長態勢，中國在EDR中游產業鏈競爭激烈，并以已經布局商用車的頭部企業為引領。但是，長久來看，EDR上游產業鏈的數據處理以及儲存芯片仍是關鍵。在這些領域，中國企業還有很長的路要走。

EDR數據歸屬問題，中美法律體系存在差異

除了產業布局上的差異，在EDR相關法律法規方面，中美也存在明顯的差距。

在美國地區，在汽車事故訴訟中，明確規定只有在車輛登記車主同意或法院下令下載的情況下，相關鑒定部門才能夠獲取EDR中的數據。

2015年的《駕駛員隱私法》是一項聯邦法律，它規定機動車的所有者或承租人，是EDR裝置及其收集的數據的所有者。因此，只有在以下五種情況下，調查人員才能訪問EDR數據：

已被司法機關命令或授權這樣做；已獲得EDR裝置所有者的同意；正在進行交通安全研究；需要數據來為事故造成的傷害提供醫療護理；有聯邦授權檢查或調查數據。

目前，中國尚未出臺關于EDR的具體法律。法律法規的缺位，在發生交通事故時，車主和汽車廠商容易就EDR數據歸屬、數據查看等問題產生糾紛。

例如，“特斯拉剎車失靈”事件中，僅有《特斯拉用戶手冊》為依據，個人用戶想要獲取特斯拉的車輛數據，需要通過公檢法等政府監管部門，提出書面申請才能提供。由于我國目前尚未有關于EDR數據歸屬相關問題的標準，這使得整個事件推進更加困難。

此外，“小鵬汽車剎車失靈”事件也成為焦點。中國的小鵬G3用戶手冊中也詳細規定了關于EDR數據讀取以及數據披露等方面的相關信息。

讀取小鵬G3 EDR記錄的數據需要專用設備。除車輛制造商外，如果配備專用設備的其它各方（如執法機關）進入車輛或EDR，則可讀取數據。除了經車主或車輛承租人同意、以及遵照警方、法院或政府部門的官方要求在訴訟案中使用這兩種情況外，EDR記錄的數據不會被披露給第三方。但是，如有必要，EDR記錄的數據也將用于：車輛安全性能研發；出于研發目的，將數據披露給第三方，而不披露有關車主及其它車輛的具體信息。

小鵬這一相關規定更加印證了，中國目前EDR數據的權利歸屬和使用方式跟美國類似，但是這些規則作為法律規章出臺還需要一定的時間。

中國雖然沒有針對EDR的完善法律體系，但在監管法規層面，中國部分地區已經開始先行先試。如《深圳智能網聯汽車管理?xiàng)l例》已經通過市人大常委會“三審”，有望在年內出臺，并成為國內首部規范智能網聯汽車管理的法規。相信中國未來的數據隱私、歸屬問題終會慢慢完善。
