隨著互聯網業務的迅速發展，用戶對系統的要求也越來越高，而做好監控為系統保駕護航，能有效提高系統的可靠性、可用性及用戶體驗。監控系統是整個運維環節乃至整個項目及產品生命周期中最重要的一環。百分點大數據技術團隊基于大數據平臺項目，完成了百億流量、約3000+臺服務器集群規模的大數據平臺服務的監控，沉淀了一套適合自身業務和技術特點的監控架構設計思路、設計方法和落地方案。

本文主要從監控系統整體設計和技術方案落地兩大部分闡述了大數據監控平臺的建設過程，旨在幫助大家了解監控系統設計思路，對于監控系統建設提供專業指導。

一、整體設計

在整體監控設計中，百分點大數據團隊采用“去中心化”、“服務透明化”的設計思路，同時具備極強的擴展能力、自動化能力和高可靠性設計思路。

去中心化設計：由于要同時監控18個異地的數據中心，開始百分點大數據團隊考慮過18個中心各自監控，但是整體性差、不直觀且維護成本高。綜合考慮了鏈路帶寬、監控工具性能和數據量多維度指標，百分點大數據團隊決定只在一個主中心建立從監控數據采集到數據可視化的能力，其它中心只是監控數據的輸送者，最終形成“1 Server+18 Slaves”覆蓋18個數據中心的監控框架。

服務透明化設計：通過將每個組件的存儲、處理、查詢能力標準量化，保證穩定可控。具體來說，對每個組件容量、每項性能指標閾值進行設計，并將組件的能力指標和當前的狀態以可視化的形式展現，通過標準值建立預警機制和對應處理措施，過程對于用戶是無感知的。

擴展及自動化能力設計：接入一個數據中心的監控數據并完成監控指標的調試，在0.5天即可完成，而且此設計能夠無縫集成多個數據中心的監控數據。

1.1監控設計方法

評價一個監控系統的好壞最重要三要素是：監控粒度、監控指標完整性、監控實時性，從系統分層體系可以把監控系統分為三個層次：

業務層：業務系統本質目的是為了達成業務目標，因此監控業務系統是否正常最有效的方式是從數據上監控業務目標是否達成。對業務運營數據進行監控，可及時發現程序bug或業務邏輯設計缺陷，比如數據趨勢、流量大小等。業務系統的多樣性決定了應由各個業務系統實現監控指標開發。

平臺層：對應用的整體運行狀況進行了解、把控，如果將應用當成黑盒子，開發和運維就無從知曉應用當前狀態，不能及時發現潛在故障。應用監控不應局限于業務系統，還包括各種中間件和計算引擎，如ClickHouse、ElasticSearch、redis、zookeeper、kafka等。常用監控數據：JVM堆內存、GC、CPU使用率、線程數、TPS、吞吐量等，一般通過抽象出的統一指標收集組件，收集應用級指標。

系統層：實時掌握服務器工作狀態，留意性能、內存消耗、容量和整體系統健康狀態，保證服務器穩定運行。監控指標：內存、磁盤、CPU、網絡流量、系統進程等系統級性能指標。

在重要監控指標項章節，我們將詳細介紹每一層級組件的監控指標含義和閾值等。

1.2 系統設計

工欲善其事必先利其器，根據對一些監控產品的調研以及對監控的分層介紹、所需解決的問題，可以發現監控系統從收集到分析的流程架構：采集－存儲－分析－展示－告警。

數據采集: 通過SNMP、Agent、ICMP、SSH、IPMI等協議對系統進行數據采集。

數據存儲：主要存儲在MySQL上，也可以存儲在其他數據庫服務。

數據分析：當事后需要復盤分析故障時，監控系統能給我們提供圖形和時間等相關信息，方面確定故障所在。

數據展示： Web界面展示(移動APP、java_php開發一個web界面也可以)。

監控報警：電話報警、郵件報警、微信報警、短信報警、報警升級機制等（無論什么報警都可以）。

報警處理：當接收到報警，我們需要根據故障的級別進行處理，比如：重要緊急、重要不緊急等。根據故障的級別，配合相關的人員進行快速處理。

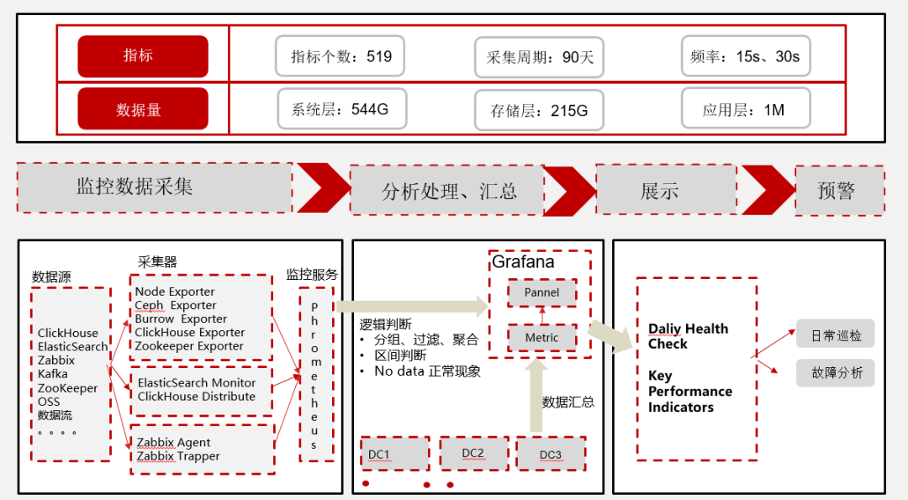

在整個監控方案需求中整理了基礎組件、大數據組件共12個，每種組件又包含多個監控指標項，約519項。為便于查看過去90天的監控歷史數據，全部采集的監控數據周期保存90天，90天的數據量在800G左右，每項指標根據其特性采集頻率分為15s、30s?；诒O(jiān)控需求的分析結果，百分點大數據團隊從源數據采集，存儲并針對性的做了數據清洗、分析等開發工作，最后匯總展示到監控平臺中提供告警和預警的功能，監控平臺提供非常炫酷的頁面展示還可投放到大屏上。

二、技術方案

2.1技術架構

監控技術方案通過實時數據采集、實時數據處理可視化和高可用技術等，實現了多種大數據平臺組件的性能指標的監控。監控系統由Zabbix、Prometheus + Grafana這兩部分構成。Zabbix 負責服務器的硬件監控，Prometheus+Grafana負責集群狀態的監控。

Zabbix通過分布式主動監控方式，對服務器進行硬件監控，Zabbix Agent通過向Zabbix Proxy請求獲取監控項列表來定期發送采集到的新值給Zabbix Proxy，Proxy將多個監控設備的信息先緩存到本地，然后傳輸?shù)剿鶎俚腪abbix Server。

Prometheus通過集成各類Exporter來采集組件指標，如上圖所示，通過Node Exporter、Clickhouse Exporter等第三方Exporter來實現對應組件的數據采集，同時通過Jmx Exporter來實現對Oss Tomcat、HBase、業務系統、數據流的數據采集工作，并將其數據存儲在本地時間序列數據庫中。

Grafana通過接口調用和指標編輯來讀取Prometheus所采集的數據進行可視化展示。

2.2技術選型

（1）Zabbix

Zabbix是一個基于Web界面提供分布式系統監視以及網絡監視功能的企業級開源解決方案，它能監視各種網絡參數，保證服務器系統的安全運營，并提供柔軟的通知機制以讓系統管理員快速定位/解決存在的各種問題，是企業自動化運維監控的利器。Zabbix靈活的設計為用戶提供了易用的二次開發接口，讓用戶既可以使用Zabbix本身提供的功能，又可以自定義更多的監控項功能，如硬件監控、操作系統、服務進程，以及網絡設備等。值得一提的是，它所提供的Proxy分布式架構能夠在監控多個遠程區域設備的同時，分擔server的監控壓力且不增加系統的維護復雜度，為項目實施提供便利。

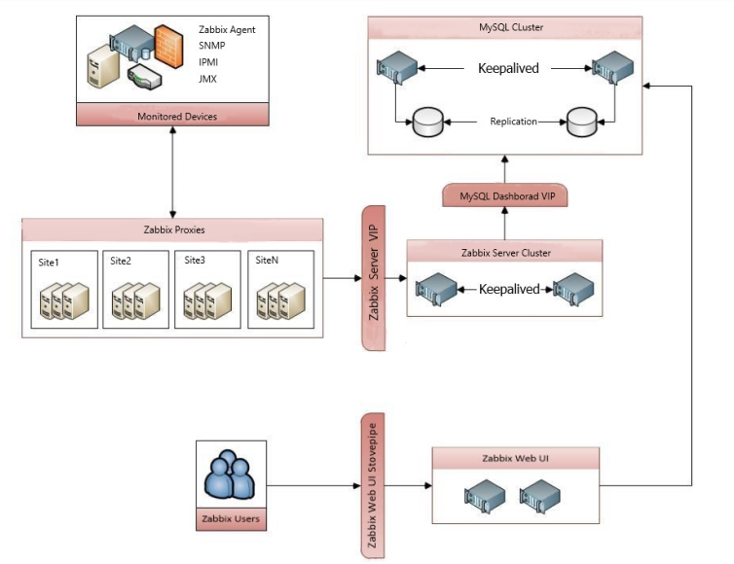

高可用設計圖中提到，Zabbix通過Proxy收集項目中所有服務器的硬件監控指標數據并進行預警和展示，通過Ansible批量在服務器端安裝Zabbix Agent 并啟動，由客戶端主動發起請求向Zabbix Server進行注冊，自動完成服務器在Zabbix Web的配置工作。

（2）Prometheus

Prometheus是由前Google員工2015年正式發布的開源監控系統，采用Go語言開發，它不僅有一個很酷的名字，同時還有Google與K8s的強力支持，開源社區異?；鸨?，在2016年加入云原生基金會，是繼K8s后托管的第二個項目，未來前景被相當看好。數據采集基于Pull模式，架構簡單，不依賴外部存儲，單個服務器節點可直接工作，二進制文件啟動即可，屬于輕量級的Server，便于遷移和維護。同時其監控數據直接存儲在Prometheus Server本地的時序數據庫中，單個實例可以處理數百萬的Metrics。Prometheus靈活的數據模型和強大的數據查詢語句能夠在對服務內部進行詳細狀態監控的同時還支持數據的內部查詢，幫助快速定位和診斷問題，非常適用于面向服務架構的監控。

在技術架構中，每個Prometheus負責拉取該區域所有組件的指標數據并存儲在本地，通過Prometheus UI界面可以查詢該區域所需指標是否收集到數據、數據是否正常，從而判斷數據采集端數據收集狀態。

（3）Grafana

Grafana是一個可視化儀表盤，通過整合每個區域Prometheus所采集的數據實現對該區域的集群監控目的，并將其美觀、直接地展示給使用者。通過Grafana的Datasource鏈接Prometheus url，并對接入的數據進行分組、過濾、聚合等邏輯運算來達到在面板中直觀展示指標含義的目的。

2.3非功能技術實現

在大型的IT架構環境中，系統的組成部分跨區域分布在18個不同城市，跨節點、多IDC、業務類型復雜、業務需求多樣，因此監控系統要能滿足業務中不斷變化的需求。在這種環境中構建監控系統，首先要做的事情是掌握全局信息，同時需要考慮業務未來的發展趨勢。而這個環境的監控技術方案既要能滿足當前業務需求，又能滿足不斷增長的業務需求，因此技術方案需要考慮以下三個因素：高可用性、高吞吐性、可擴展性。

（1）高可用性

基礎架構使用LAMP環境，采用Keepalived實現Zabbix、Grafana服務器高可用，保證主Server的Mysql或者httpd宕掉后能切換到從Server。同時數據庫做主主同步，保證兩邊服務器數據的一致性，實現數據庫的高可用，Zabbix和Grafan數據庫選用的磁盤類型均為Raid5，保證在一塊盤離線的情況下保證數據的正常訪問。下圖為Zabbix高可用分布式架構流程。

（2）高吞吐性

Zabbix、Grafana及Prometheus聯合監控3000+臺服務器，實現從硬件層到應用層共計23萬+Items、17萬+Triggers的全方位監控，每秒更新2.43+萬條數據，每天共計產生1.1T+數據量。

（3）可擴展性

Zabbix Proxy可以代替Zabbix Server 收集性能和可用性數據,然后將數據匯報給 Zabbix Server，并且在一定程度上分擔了Zabbix Server 壓力的同時，不增加監控系統的維護復雜度。

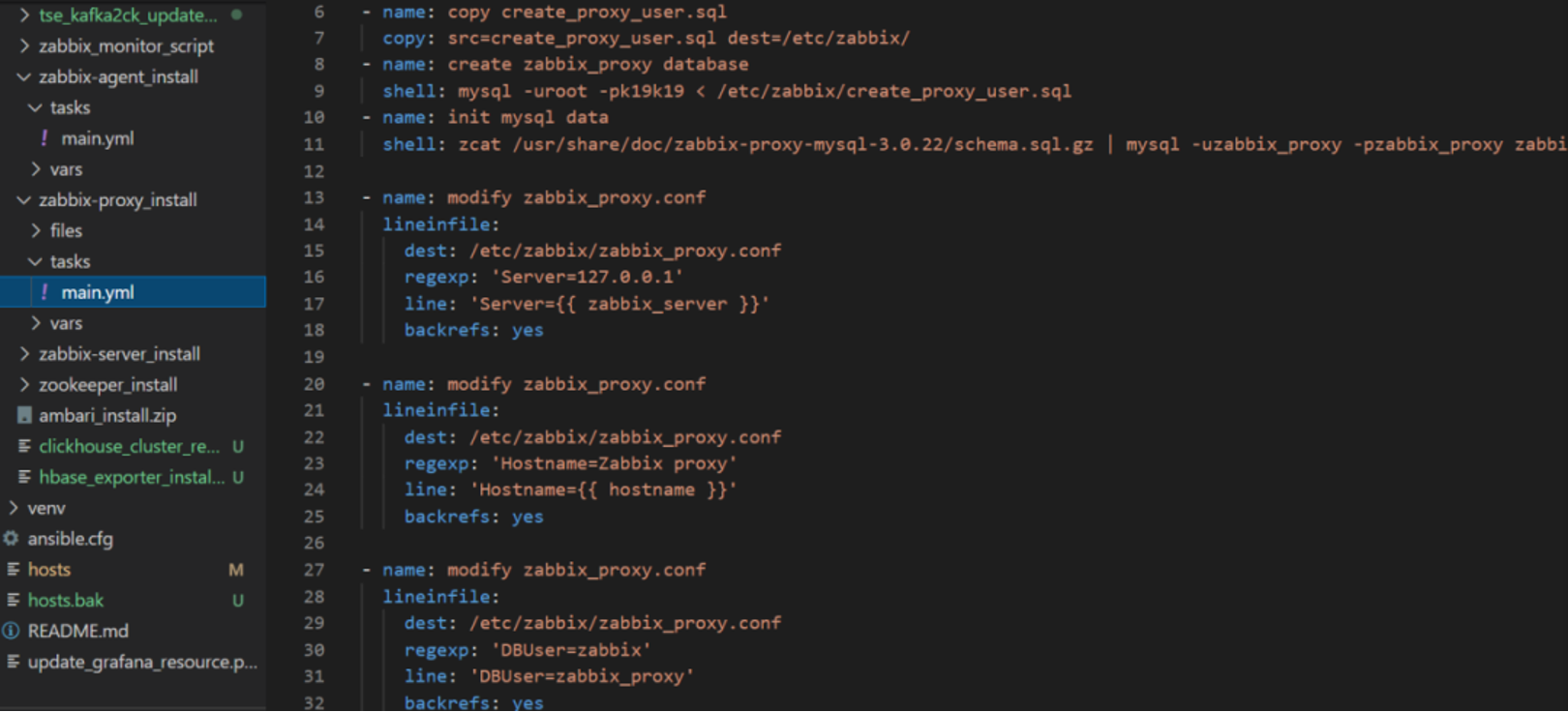

每個Prometheus負責收集一個地區所有服務器服務的運行時狀態數據，Grafana則通過插件調用API接口來對數據進行可視化展示。下圖為Ansible批量安裝Proxy節點代碼:

2.4核心組件監控指標

做好一款監控系統，其中最重要的一項是服務的監控項和每個監控項對應的多個指標，需要明白它的具體含義，設定好其閾值，閾值的準確性決定了監控系統的質量。

Zabbix通過ICMP ping、磁盤、風扇、內存、電源、主板溫度、CPU溫度、電壓、Raid狀態、電池、網卡等方面對服務器進行硬件監控，同時通過對組件的進程監控來實現應用程序的存活狀態檢測。

Grafana+Prometheus主要負責業務系統、CK、ES、Ceph、Oss、Kafka、ZK、數據流等服務或組件的狀態監控。

（1）ElasticSearch監控項

ES監控主要針對兩個級別，分別是集群級別和節點級別。集群級別的監控主要是針對整個ES集群來說，包括集群的健康狀況、集群的狀態等。節點級別的監控主要是針對每個ES實例的監控，其中包括每個實例的查詢索引指標和物理資源使用指標。集群級別指標獲取ES集群的運行狀態；節點級別指標則更多的用于問題的排查，當發現集群出現問題時更可能多的時候會直接定位到具體的ES實例，通過查看單臺實例的資源使用情況或者其他指標進行問題排查。

（2）ClickHouse監控項

通過慢查詢、拒絕寫入、QPS、讀寫壓力、Http & Tcp 連接數、Zookeeper狀態等各項監控指標實時的反映出用戶最原始的讀寫請求及ClickHouse 集群的讀寫性能。

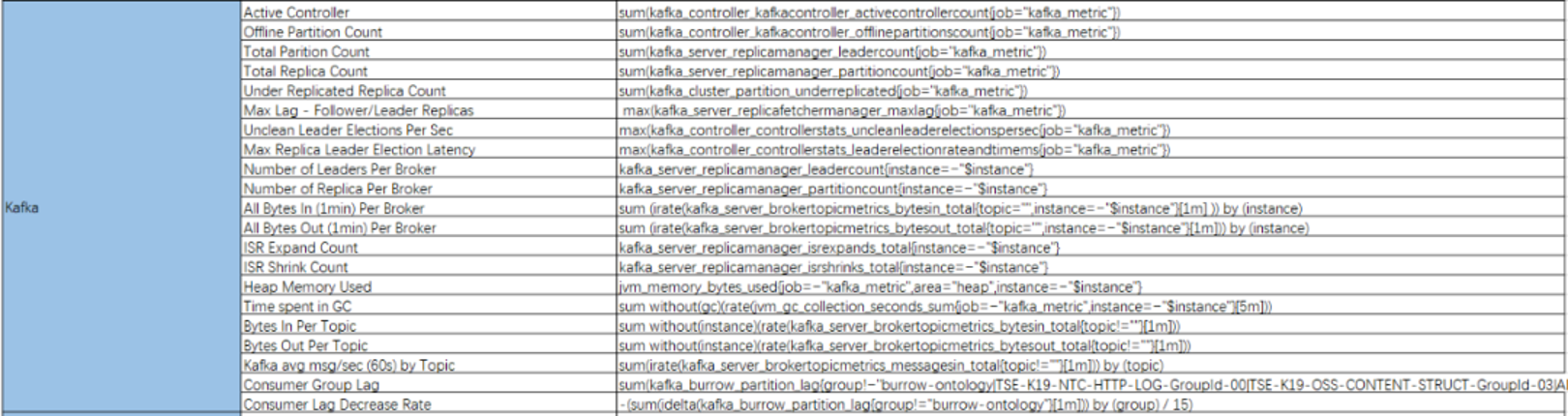

（3）Kafka監控項

當Kafka集群出現異常時，Kafka Controller的存活狀態、副本Leader的選舉延遲時間、Follower和Leader的同步消息長度、Broker端關鍵JMX指標等監控指標結合歷史狀態數據能夠幫助快速定位和分析問題。

（4）Ceph監控項

當Ceph集群信息狀態異常時，需要通過查看集群細節來判斷出現故障的集群節點。因此Ceph集群主要從以下幾個方面進行監控：集群狀態、OSD狀態、集群容量、OSD利用率、延遲數量、恢復進度、Objects狀態。

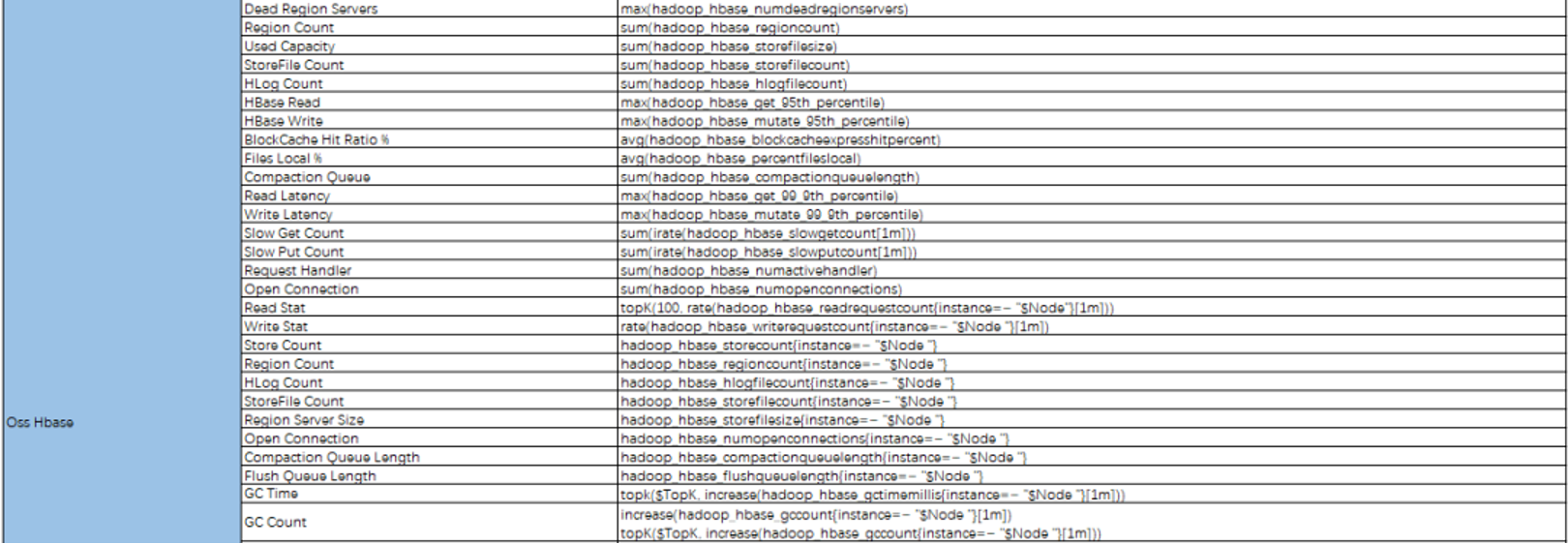

（5）HBase監控項

HBase采集的監控數據主要包括以下幾個方面：所有Regionserver、Master機器 JVM的狀態，例如關于線程的信息，GC 的次數和時間，內存使用狀況，ERROR、WARN、Fatal事件出現的次數，以及Regionserver、Master進程中的統計信息。

（6）Zookeeper監控項

Zookeeper主要從系統監控、Zookeeper節點這兩個方面進行監控，系統監控包含內存使用量，網路帶寬占用，磁盤使用量等；Zookeeper節點包含節點活躍數、延時時間、收發包數、連接數、臨時節點數量等方面。

三、最佳實踐

在面臨著巨大Zabbix的使用過程中，隨著監控對象的增多，Zabbix Server面臨非常大的壓力，出現一系列性能瓶頸問題：

Zabbix隊列中有太多達到30w+，被延遲的Item會長達10分鐘左右；

帶有nodata()函數的觸發器出現告警；

由于數據展示量大，前端界面無響應或響應很慢。

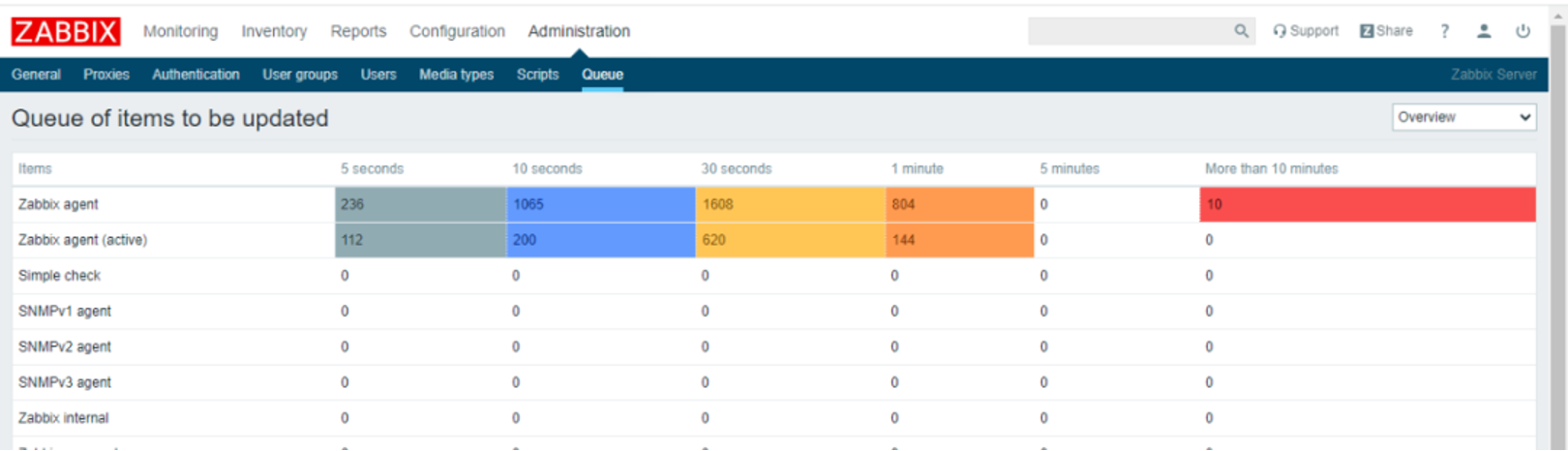

為解決以上三個問題，主要從zabbix配置參數和數據庫參數兩方面進行性能調優，并給出一般建議供其他技術人員做參考。下面為Zabbix 隊列積壓圖：

3.1最佳參數優化說明

（1）Zabbix配置參數調優

HistoryStorageDateIndex=1

# 初始化時啟動的pollers進程數量。由于本次采用主動式，因此該參數可以調制最小

StartPollers=1

# 預處理進程

StartPreprocessors=40

StartPollersUnreachable=1

StartTrappers=15

# 啟用ICMP協議Ping主機方式啟動線程數量

StartPingers=1

# 用于設置自動發現的主機線程數量

StartDiscoverers=1

# 禁用zabbix自帶的housekeeping策略

HousekeepingFrequency=0

# zabbix初始化時占用多少系統共享內存用于存儲配置信息

CacheSize=2G

# 將采集數據從緩存同步到數據庫的線程數量

StartDBSyncers=25

# 劃分2G內存用于存儲采集的歷史數據

HistoryCacheSize=2G

# 存儲歷史數據索引所占用的大小

HistoryIndexCacheSize=256M

# 分配緩存趨勢數據的內存

TrendCacheSize=256M

ValueCacheSize=2G

Timeout=10

AlertScriptsPath=/usr/lib/zabbix/alertscripts

ExternalScripts=/usr/lib/zabbix/externalscripts

FpingLocation=/usr/sbin/fping

LogSlowQueries=1000

（2）數據庫參數調優

遵從MySQL性能調優說明。

對于MySQL，使用InnoDB表結構。如果使用InnoDB，ZABBIX的運行速度至少要快1.5倍。

對常用表進行數據庫表分區并執行定期清理策略，常用表：

‘history’，‘history_str’，‘items’，‘functions’，‘triggers'，'trends’。

（3）性能優化一般建議

僅監控所需參數；

調整所有項目的“更新間隔”；

調整默認模板的參數；

調整housekeeping參數；

避免使用長期給出的觸發器作為函數參數，例如，max（3600）的計算速度明顯比max（60）慢。

zabbix性能調優前后的對比效果如下所示：

性能調優前

性能調優后

3.2硬件監控實踐

通過Zabbix Agent向zabbix_agentd.conf 配置文件中的ServerActive 請求獲取檢查清單，Server 讀取Zabbix Web中的硬件監控列表進行響應，Agent解析響應中Item Name，調用相應的參數開始定期收集數據。

注：$IPMI_IP 為IPMI的IP地址，

1.3.6.1.4.1.674.10892.5.5.1.20.130.1.1.37.1為dell 服務器raid卡的snmpoid。

UserParameter=RAIDControllerStatus,/etc/zabbix/scripts/zabbix_agent_snmp.shRAIDControllerStatus

cat/etc/zabbix/scripts/zabbix_agent_snmp.sh

function get_RAIDControllerStatus(){

RAIDControllerStatusvalue=`snmpwalk -v 2c -c public $IPMI_IP1.3.6.1.4.1.674.10892.5.5.1.20.130.1.1.37.1 |awk -F 'INTEGER: ' '{print $2}'`

}

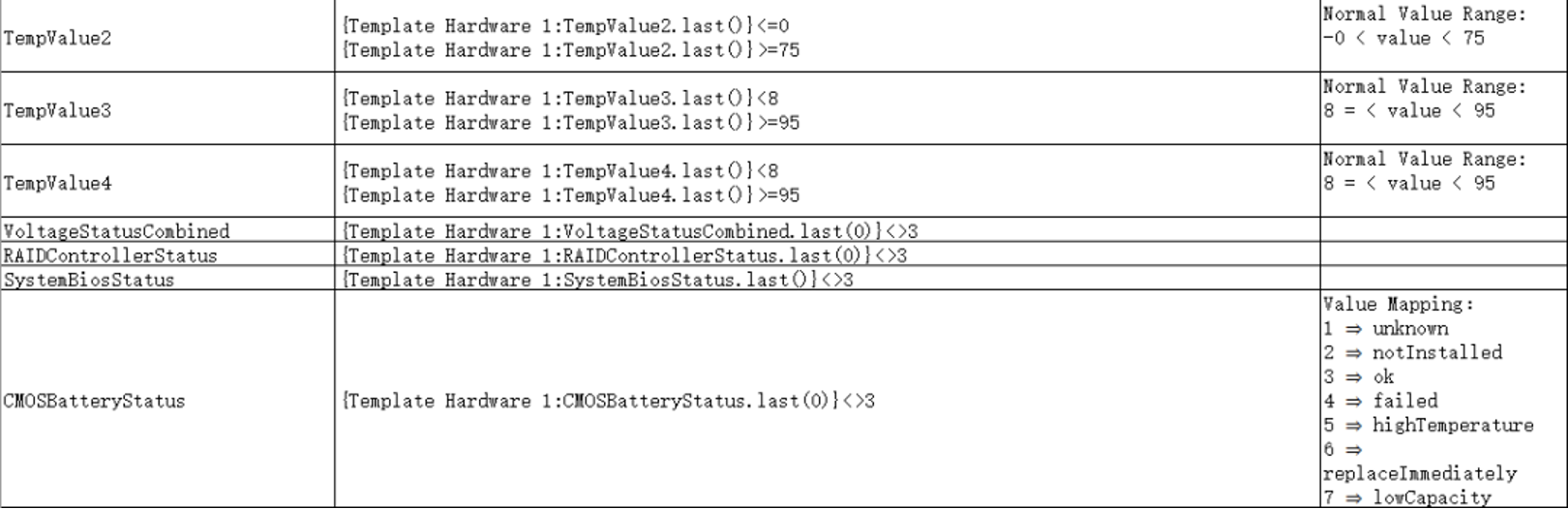

通過Zabbix Agent收集到的硬件監控指標數據如下圖所示：

雖然Zabbix能通過Zabbix Agent對每臺服務器的硬件情況進行監控并及時報警，但是對整個項目的某個區域的情況沒有很好的匯總展示和反饋，因此百分點大數據團隊將Prometheus與Grafana結合，實現對當前區域所有服務器所有磁盤空間、內存使用率的降序排序來實現該需求。

Grafana中根目錄下磁盤使用率的metric指標如下：

node_filesystem_size_bytes{IP_Range="$IP_Range",fstype="xfs",mountpoint="/"}-node_filesystem_free_bytes{IP_Range="$IP_Range",fstype="xfs",mountpoint="/"}

1-(node_filesystem_free_bytes{IP_Range="$IP_Range",fstype="xfs",mountpoint="/"}/node_filesystem_size_bytes{IP_Range="$IP_Range",fstype="xfs",mountpoint="/"})

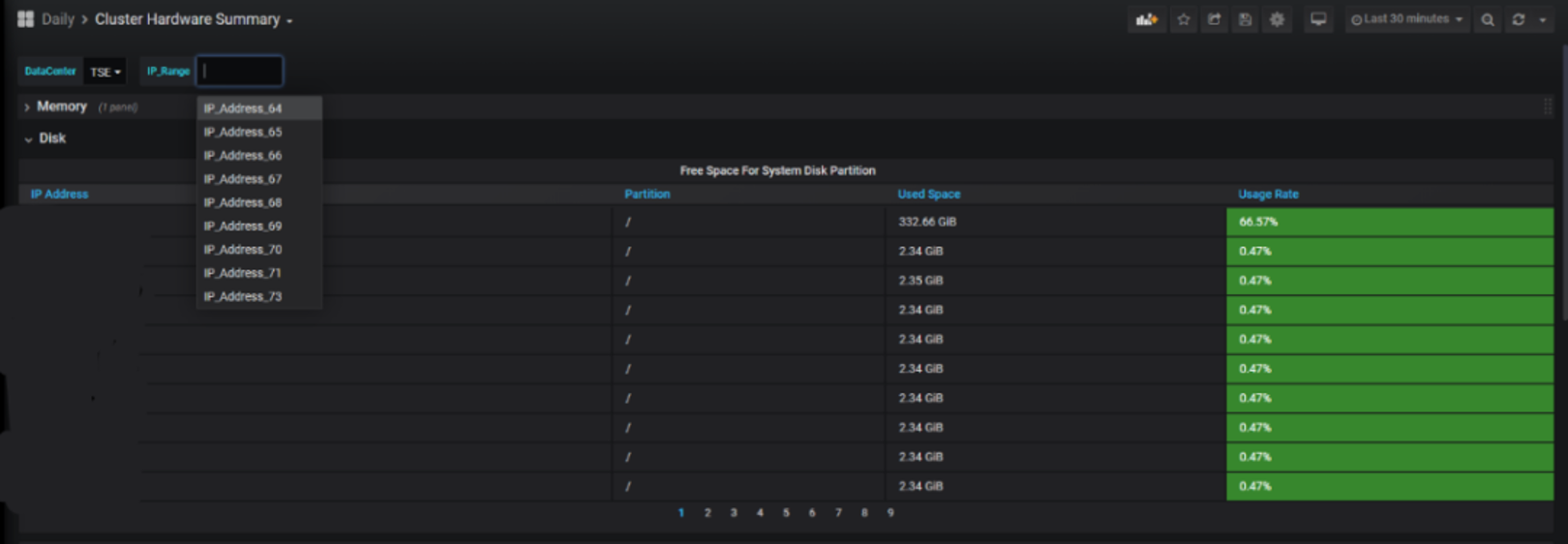

實際效果如下圖所示：

為了快速定位和解決問題，除對整個項目所有服務器常用指標有整體的概覽和了解外，只對每臺服務器的硬件層有詳細的監控是不夠的，仍需對它的系統層運行情況有大體且直觀的了解。如下圖所示是單臺服務器系統層的運行情況展示：

3.3平臺組件集群監控實踐

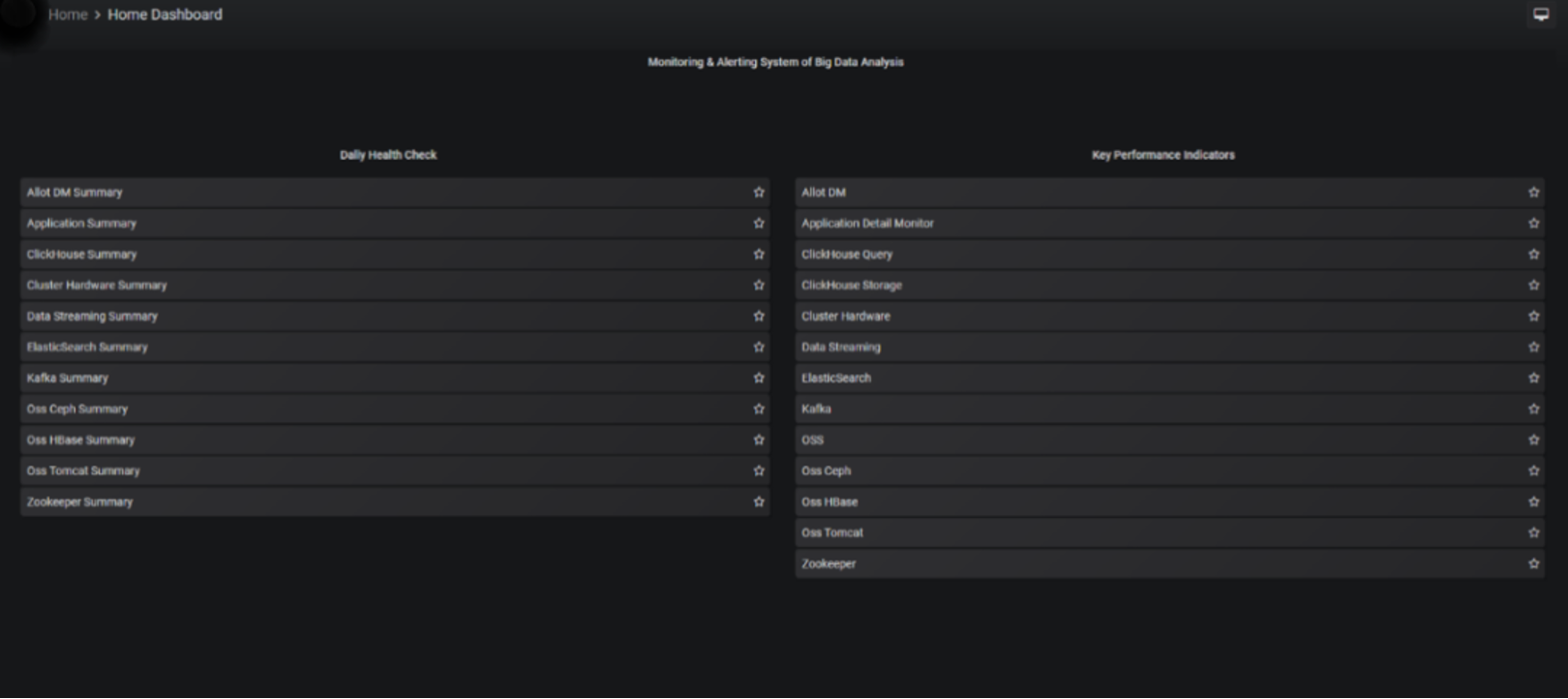

如下圖所示是所有運行在系統上的程序的總體監控列表，其中不乏業務系統、數據流，也不乏ClickHouse、Ceph、ElasticSearch等集群。

（1）ElasticSearch集群監控

通過ES數據采集程序?qū)⒚總€ES集群的監控數據匯總到ES監控集群中，Grafana接入ES監控集群鏈接進行展示。

采集端部分代碼如下：

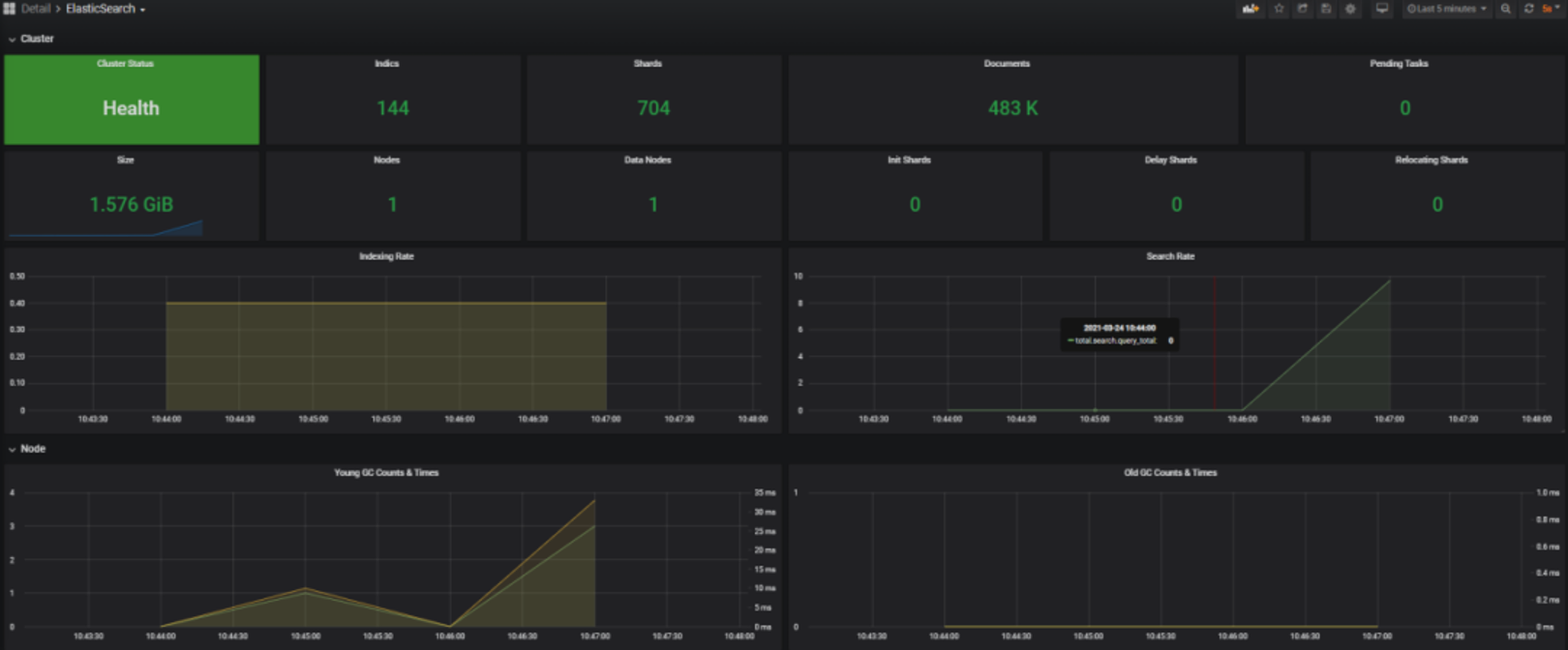

效果圖如下所示：

（2）ClickHouse集群監控

ClickHouse數據采集由兩部分組成：①Prometheus主動拉取Ck_exporter所采集的數據；②Pushgateway將自定義指標推入Prometheus。

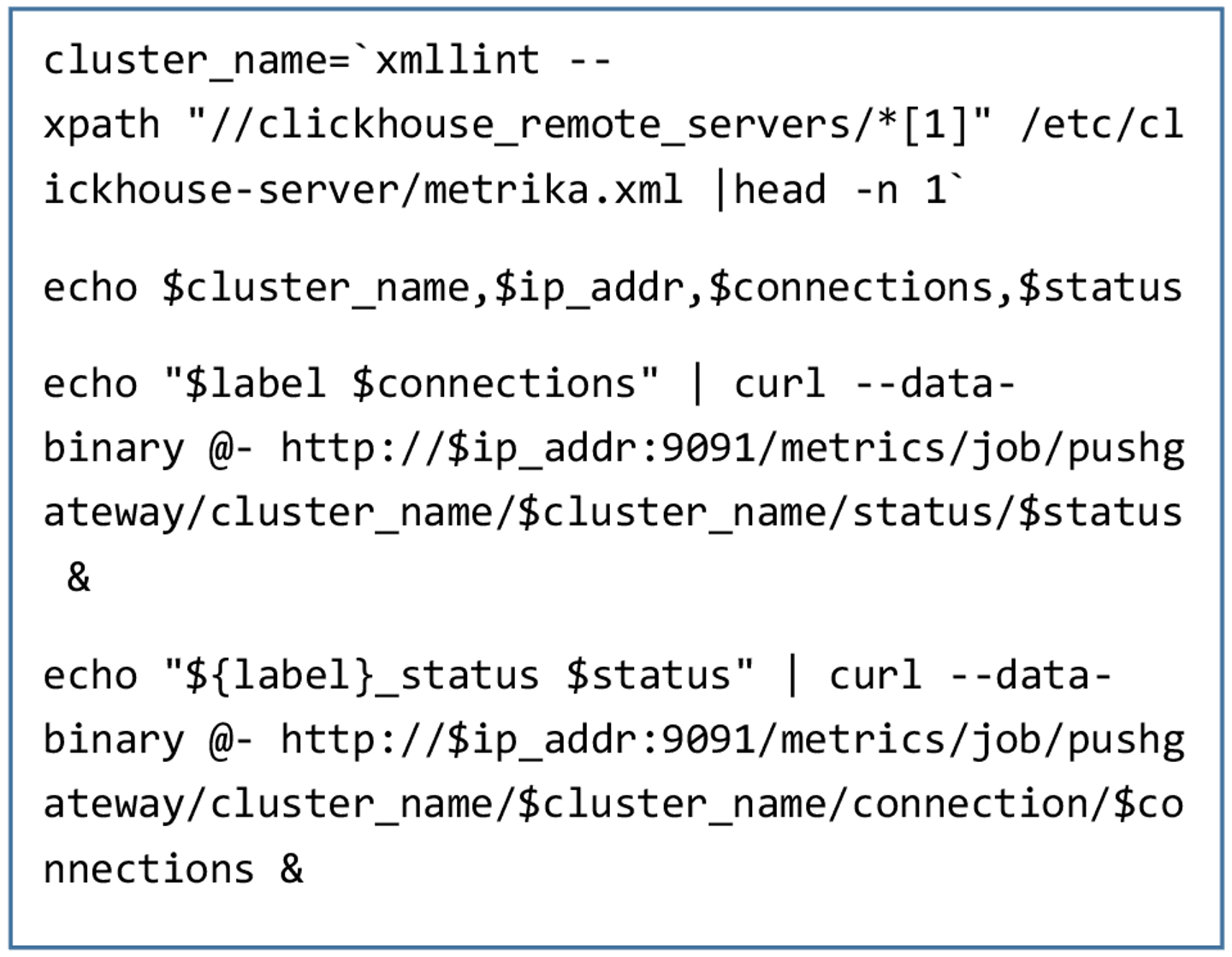

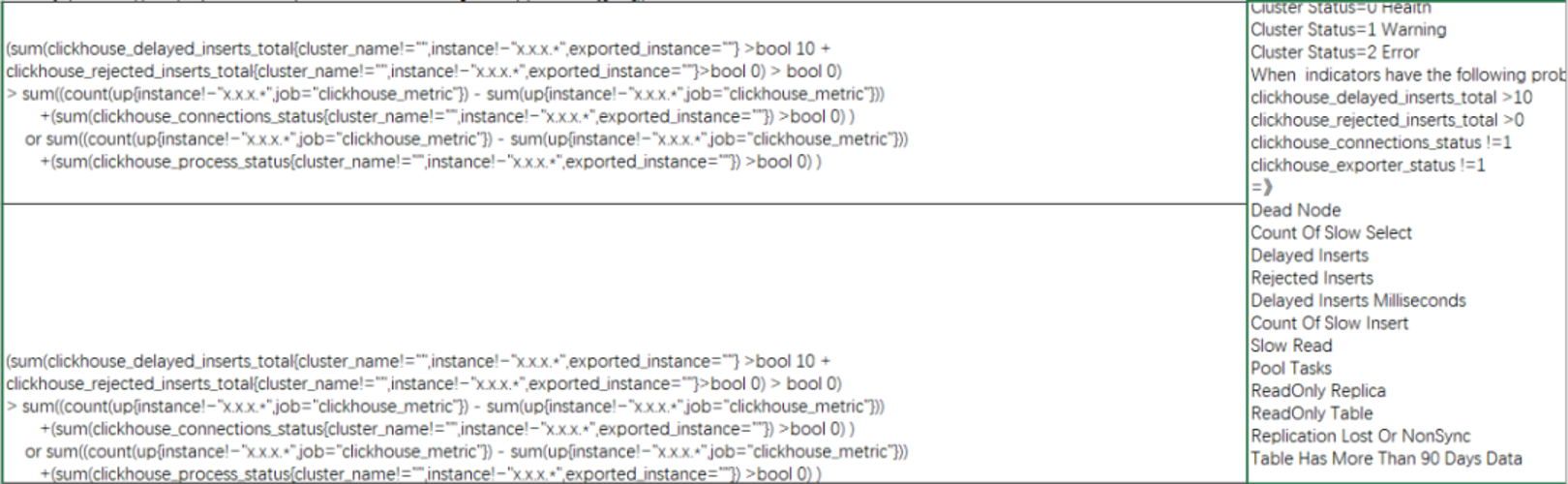

Pushgateway自定義指標部分展示如下：

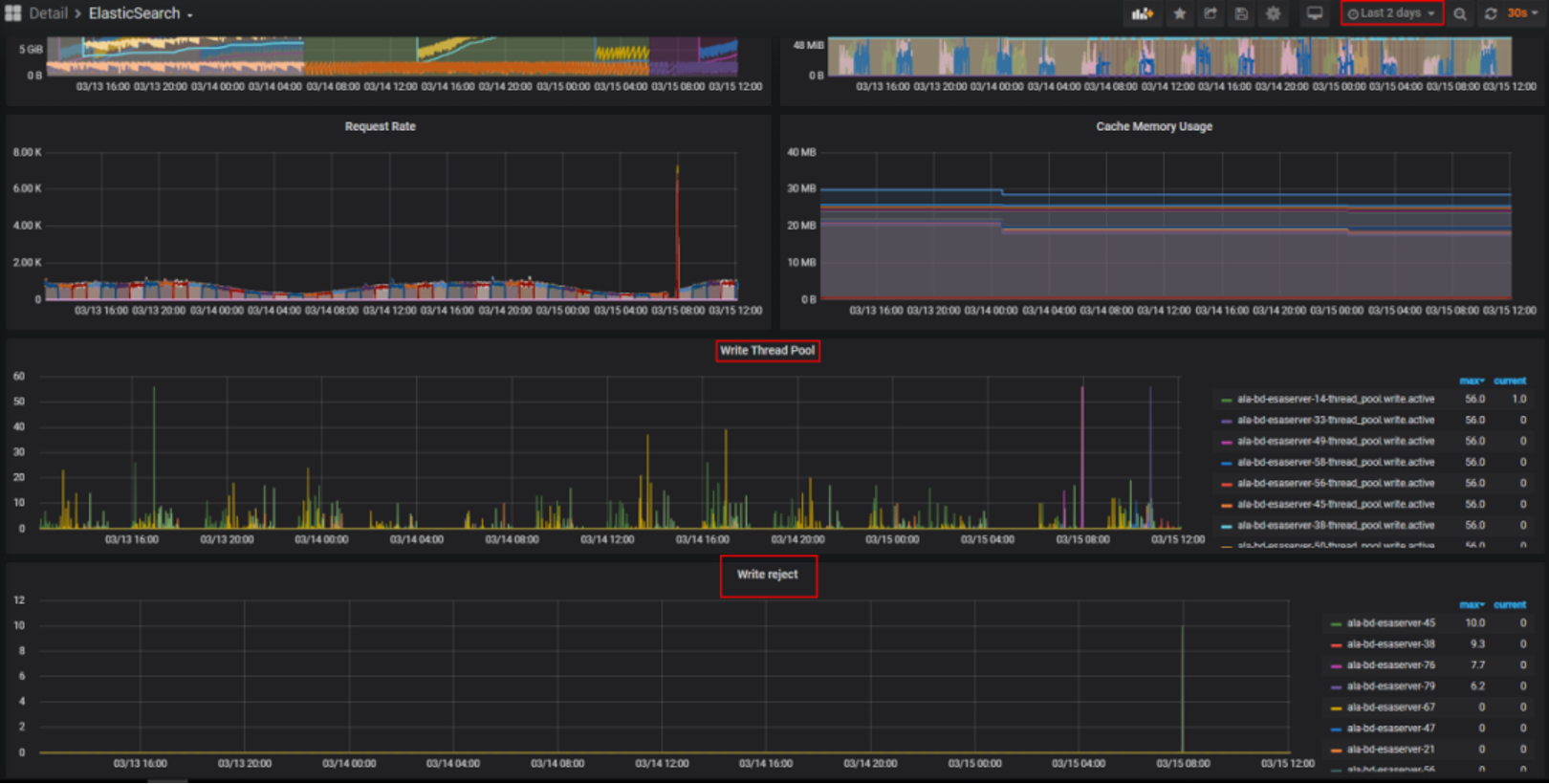

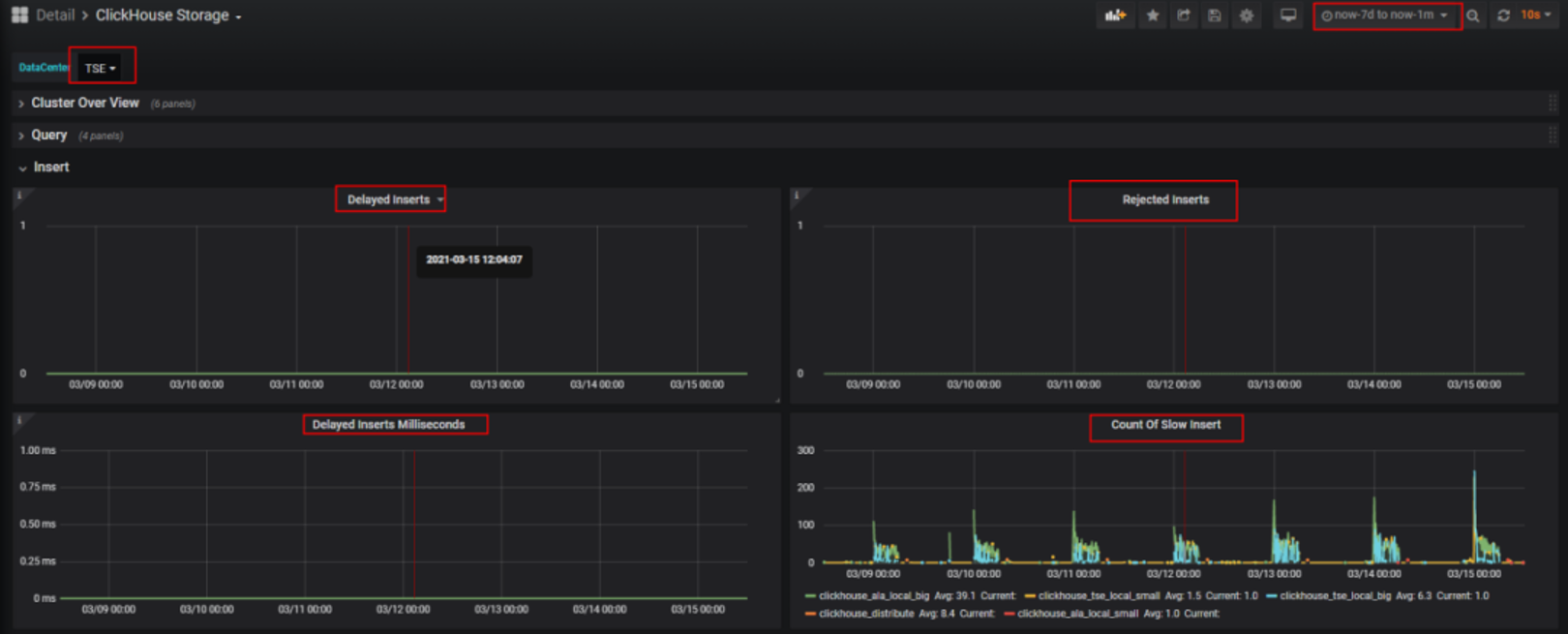

最終展示效果圖：

（3）Kafka集群監控

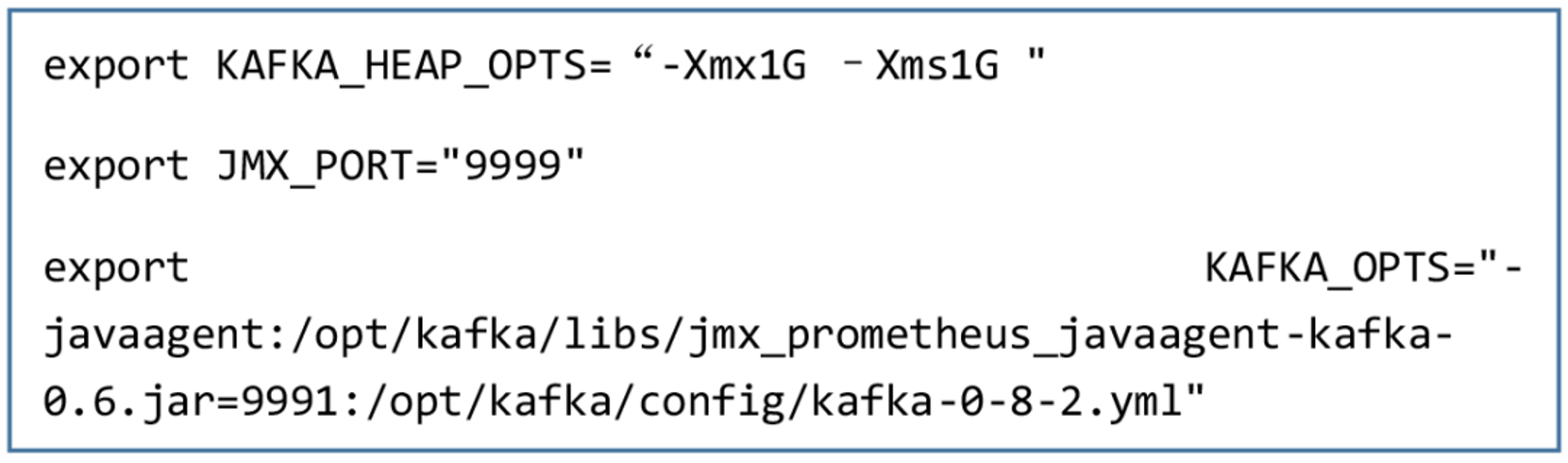

通過Kafka集群中的JMX來解析Kafka部分監控指標，開放Kafka的JMX端口，在

./bin/kafka-server-start.sh中插入如下內容，位置如下圖所示，同時將jar和yml文件放入相應位置并重啟Kafka集群。

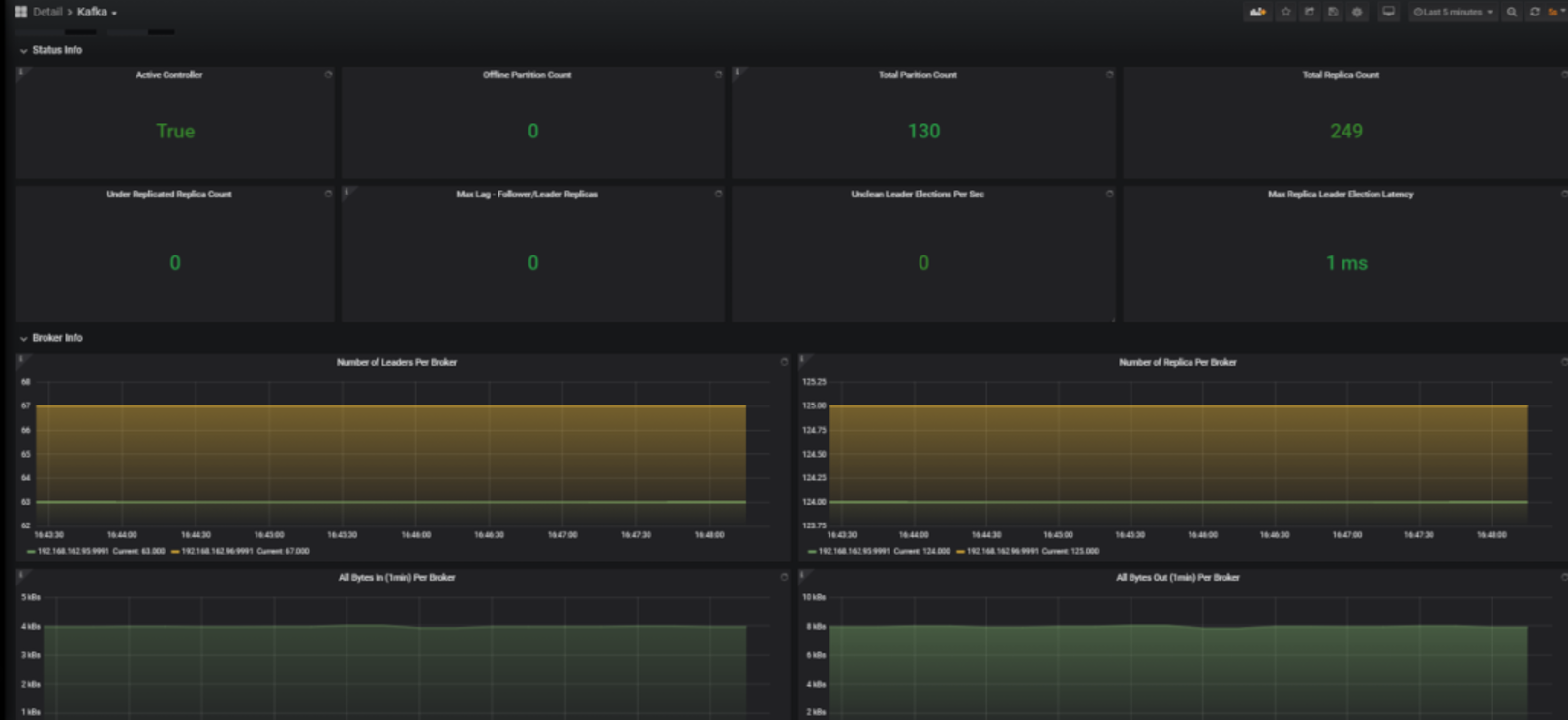

JMX監控效果圖如下所示：

（4）Ceph集群監控

單個Ceph Exporter可以對整個Ceph集群的數據進行采集，而為了防止單點故障，故在此處做了Ceph exporter的高可用。Ceph Exporter從社區網站直接下載并啟動，通過Promtheus拉取Ceph Exporter中的數據并進行分組、匯總等運算呈現如下效果圖：

（5）Hbase集群監控

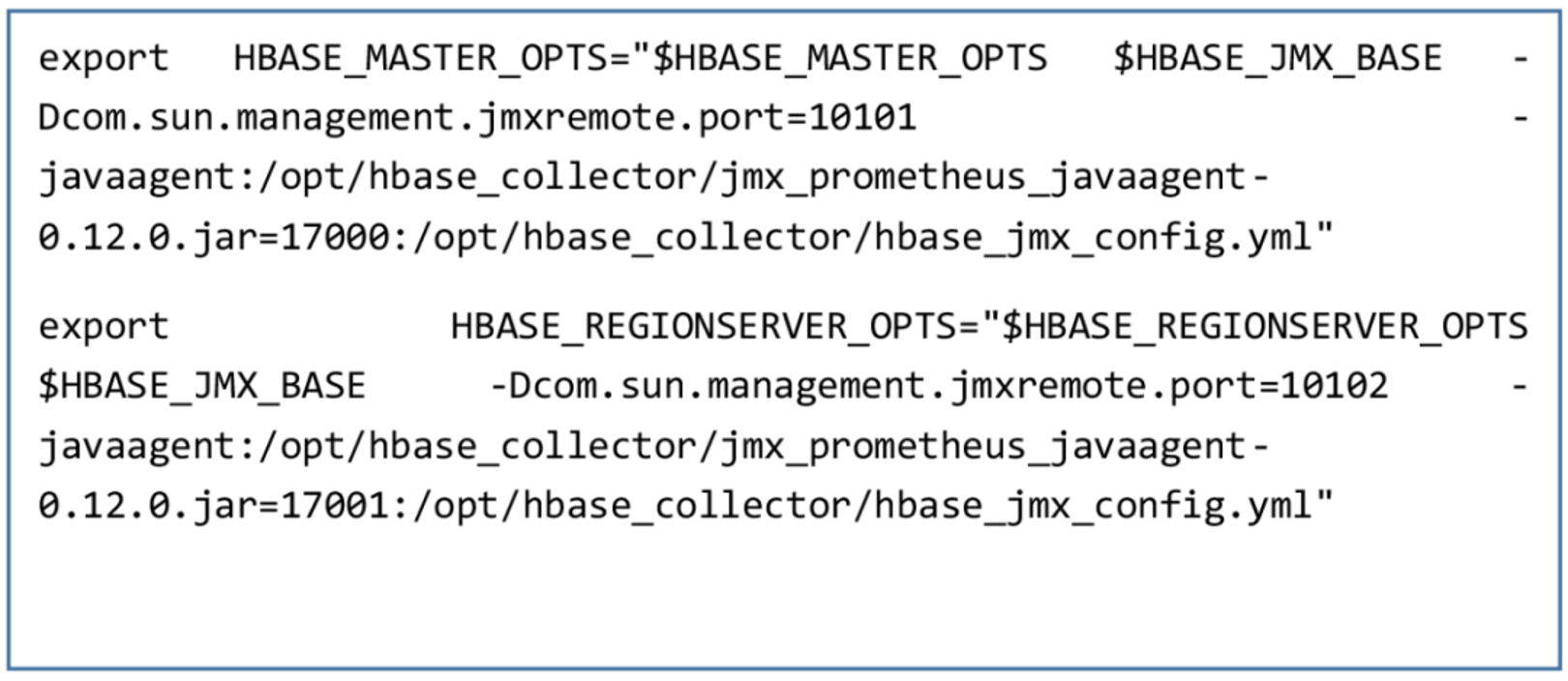

由于HBase是集成在Ambari中，因此需要在Ambari Web界面開啟HMaster和HRegionServer的jmx端口進行展示。在HBase-env.sh配置文件中插入如下內容：

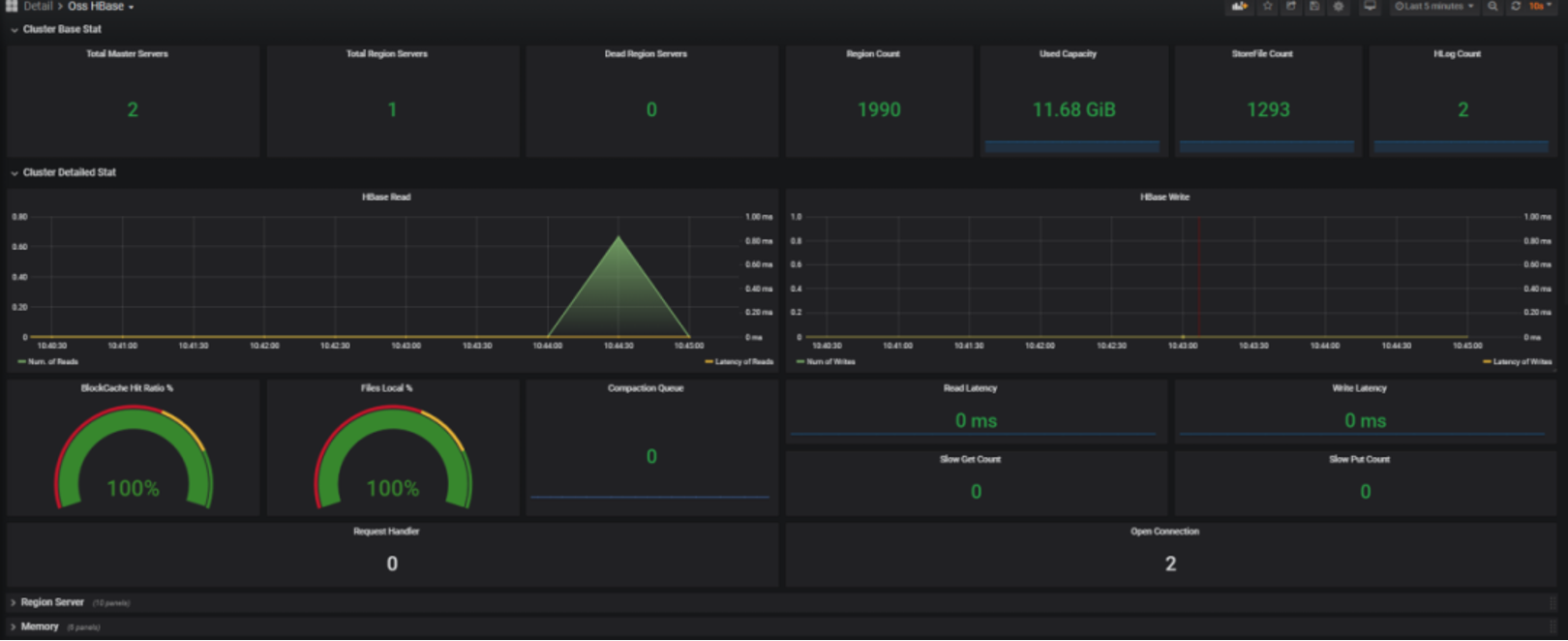

HBase效果圖如下所示：

（6）Zookeeper集群監控

Prometheus通過接入Zookeeper的第三方工具zk_exporter來采集數據，直接從社區網站下載啟動即可，通過指標篩選和聚合，最終效果圖如下所示：

結語與展望

百分點科技希望通過本篇文章的分享，幫助大家快速了解大規模機器集群下的監控設計架構思路，以及每個核心組件重要的監控指標項含義和閾值范圍，提供最佳實踐的優化參數，為大家在實施過程中提供一些參考。
