本系統技術上采用了一種松耦合的分布式工作流協調系統和方法，用戶可以通過調用接口服務API，對工作流進行定義、上線和運維等操作；整個調度系統通過集成分布式定時引擎Quartz，來定時調度工作流并添加到工作流派發分布式消息隊列MQ，接收工作流并處理其任務依賴關系，將協調后待執行的業務型任務添加到任務派發分布式消息隊列MQ；分布式任務執行器Worker從任務派發分布式消息隊列MQ中接收各業務型任務并執行，將任務執行結果通過任務回調分布式消息隊列MQ回調至分布式工作流協調器Coordinator；最后Coordinator將任務執行結果持久化保存到數據庫，用于反饋給用戶。本系統專注于邏輯協調處理，保證工作流協調處理與任務執行充分解耦，提升系統的吞吐量、擴展性以及伸縮性。

技術說明

本系統針對現有技術的不足，采用一種松耦合的分布式工作流協調方法，讓Coordinator專注于邏輯協調處理，保證工作流協調處理與任務執行充分解耦，提升系統的吞吐量、擴展性以及伸縮性。

系統主體架構圖

整個調度系統包括：接口服務API，分布式工作流協調器Coordinator，分布式任務執行器Worker，高可用緩存Cache，分布式消息隊列MQ，數據庫RDBMS和分布式協調服務Zookeeper。

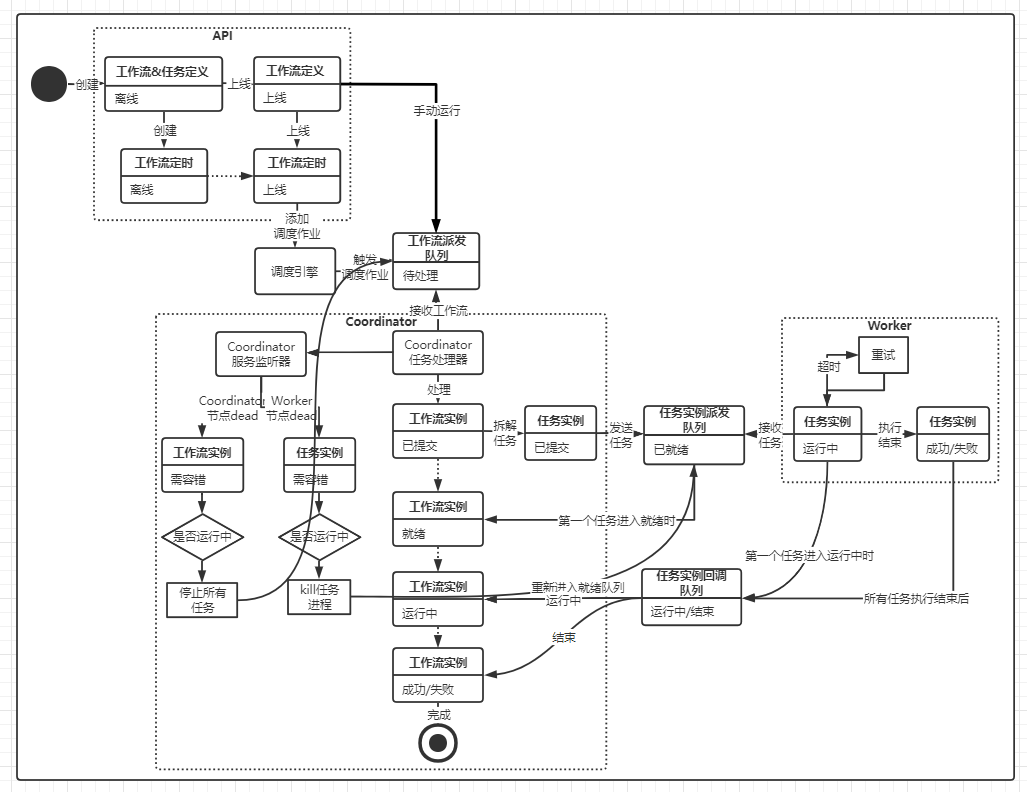

處理流程圖

接口服務API通過Zookeeper來監控分布式工作流協調器Coordinator和分布式任務執行器Worker的服務情況。

分布式消息隊列MQ包括工作流派發分布式消息隊列MQ（workflow-MQ）、任務派發分布式消息隊列MQ（task-dispatch-WorkerGroup-MQ）和任務回調分布式消息隊列MQ（task-callback-MQ）。

分布式工作流協調器Coordinator執行以下功能：集成分布式定時引擎Quartz，定時調度工作流并發送到workflow-MQ；從workflow-MQ接收工作流進行處理；處理工作流到任務隊列的DAG拓撲和優先級排序；將工作流實例及其任務實例的創建、狀態更新的數據持久化保存到數據庫；將工作流及其任務隊列的上下文緩存到高可用緩存redis中；業務類型任務通過task-dispatch-WorkerGroup-MQ派發到分布式任務執行器Worker，邏輯型任務直接在協調器Coordinator上執行；任務實例執行結果通過task-callback-MQ獲?。辉u估自身主機內存、計算資源和線程池的使用率從而合理接收工作流。

分布式任務執行器Worker負責各業務型任務的接收、執行、回調；評估自身主機內存、計算資源和線程池的使用率從而合理接收任務。

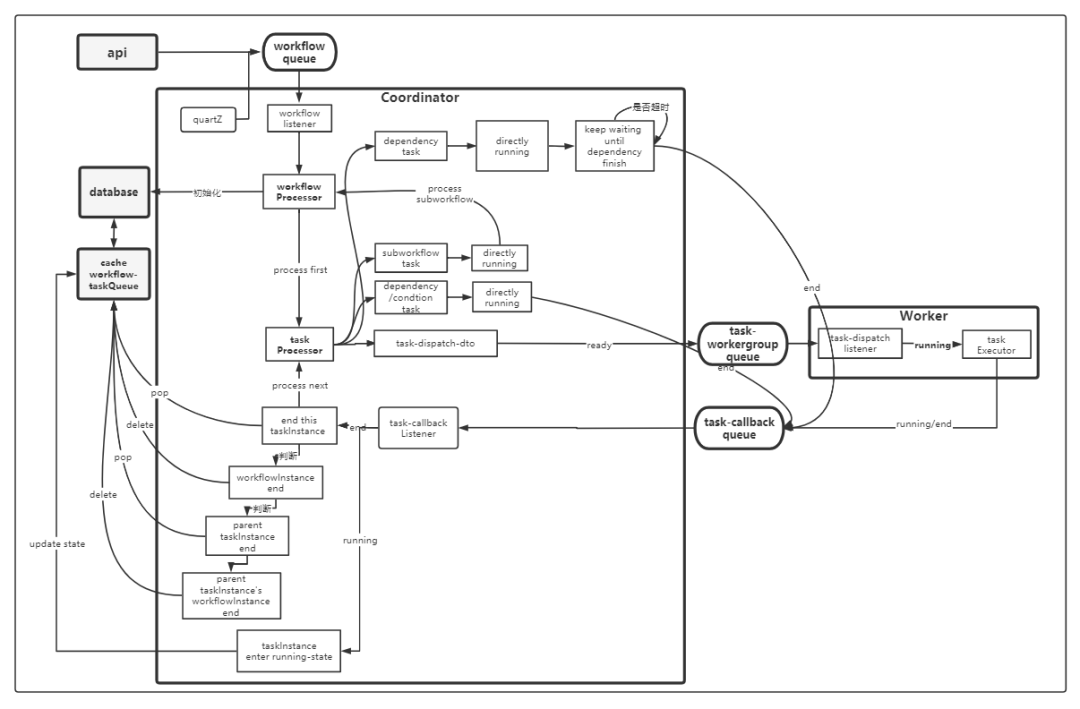

協調處理過程示意圖

使用本系統的帶來的優勢效果：

1、API在工作流定時上線Quartz時配置優先級，保證工作流的優先級順序；Coordinator在工作流由DAG轉節點任務隊列時，進行拓撲排序結合優先級排序，保證工作流中任務隊列的優先級順序；提高了調度的精確性。

2、增加高可用緩存redis，來緩存工作流實例及其任務隊列上下文，獨立的上下文緩存使得工作流實例的內部任務回調和派發處理可以跨Coordinator進行，更大程度的實現Coordinator的分布式能力，提高系統的業務處理能力。

3、增加MQ，用于工作流和任務派發、回調的消息隊列，提高系統的吞吐量；并且MQ的分布式消費保證了工作流和任務不被重復消費。

4、將傳統的Coordinator與Worker通過MQ松耦合；保證Coordinator和Worker各自的職責單一且明確，業務更輕量；MQ對于系統變更或適配更多類型Worker友好。

★專利申請?zhí)?公開號：202111061941.2

開發團隊

·帶隊負責人姓名：原攀峰

原攀峰，北京航空航天大學計算機碩士，十余年大數據、隱私計算行業研發經驗，國內外發明專利15篇。前阿里巴巴集團大數據平臺高級技術專家，阿里御膳房、阿里云數加平臺&DataWorks初創團隊核心技術骨干，阿里云隱私計算平臺（DataTrust）總架構師和研發負責人，從零到一完成DataTrust產品工程研發及商業化落地。

團隊其他重要成員姓名：陳廷權、李會朋、李斌松。

·隸屬機構：數新網絡

數新網絡，全稱浙江數新網絡有限公司，2020年7月成立，總部位于杭州。公司創始人陳廷梁（花名：王賁）是原阿里云大數據平臺研發總監，御膳房、DataWorks平臺創始人，數加平臺總負責人。數新作為一家擁抱開源，專注于云數據平臺的大數據服務商，致力于結合全球云數倉先進理念，打造適合中國落地路徑的云數倉體系。通過公司自主研發的DataCyber產品序列，包括云數據平臺CyberMeta，云數據科學平臺CyberScience，數據運維平臺CyberOPS，數據分析平臺CyberExcel，可提供數據匯聚到數據服務、高效建模、智能運維、智能分析的一站式服務，讓數據從采集到展現、從分析到驅動應用得到高質量結合，整體提升企業競爭力。

公司已于2022年8月完成數千萬元Pre-A輪融資，獲得資本市場的高度認可。目前公司團隊人數已逾百人。公司成立以來，營業收入的年平均增長率達到20%，由于對費用的控制力度較大，凈利潤的年平均增長率達到30%，公司輕資產，輕負債，資產負債率低于30%，產品毛利率高達70%，2022年度獲得數千萬的融資，資金量充足。
