“Quick”是產品始終追求的目標

Quick BI數據可視化分析平臺，在2021年二次入選了Gartner ABI魔力象限，這是對產品本身能力強有力的認證。在不斷夯實B I的可視化體驗和權限管控能力之外，推進Quick BI的全場景數據消費能力，讓數據在企業內最大限度的流轉起來。

在FY22財年的規劃中，Quick BI制定了產品競爭力建設的三大方向，包括Quick（快）能力、移動端能力和集成能力。針對其中的產品“報表查看打開慢”“報表開發數據同步慢”等性問題開展專項戰役——Quick戰役，以實現展現快點、計算快，為使用者提供順滑體驗為目標。

雙引擎成就Quick全新體驗

無論是開發者還是閱覽者，若想要在使用Quick BI的過程中獲得流暢快速的體驗，可能在這兩個方面進行優化：

在數據報表開發的過程中，大量級數據需要在一定范圍的時間內響應，即計算要快；

面對報表的查看者，首屏打開和下拉加載的時間需要在一定范圍內完成，即展現要快。

Quick BI推出計算引擎和渲染引擎，以雙引擎的方式為產品全力加速。

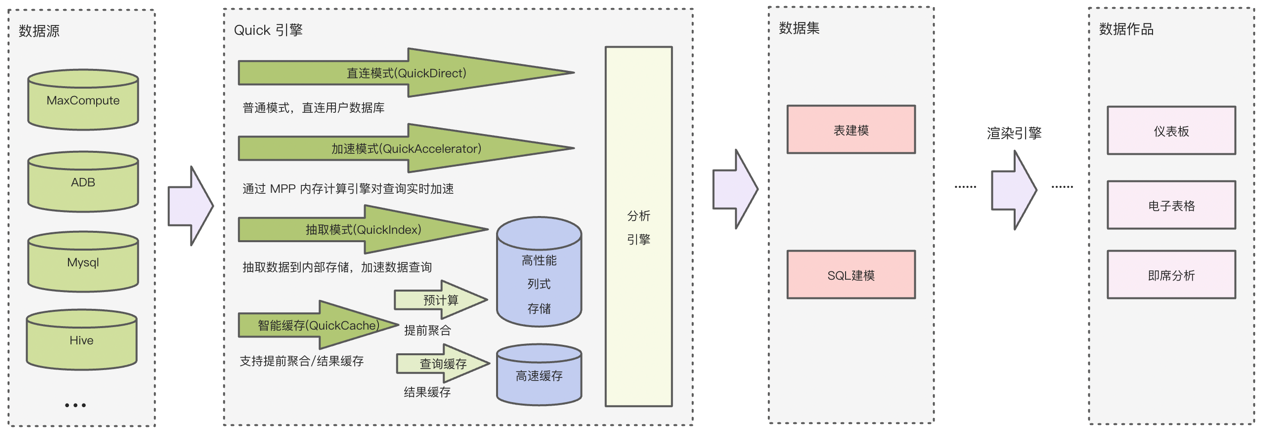

一、計算引擎（Quick引擎）

包含原有直連模式，新增加速模式、抽取模式、智能緩存模式，用戶按找不同場景的不同需求，通過配置開關進行模式的選擇。在數據集開發和數據作品制作的過程中獲得加速體驗，可以有效提升用戶報表的數據查詢速度，減少用戶的數據庫查詢壓力。

實時加速

基于 MPP 內存計算引擎，查詢中實時從數據庫（調/讀）取數據，并在計算引擎的內存中進行計算，有效提升用戶數據計算的性能，適用于對數據時效有高要求的情況；

抽取模式

把數據庫或數倉的數據抽取到Quick引擎的高性能列式存儲引擎中，支持全量模式和增量模式，分析計算負載直接在Quick BI引擎中進行，充分利用Quick引擎性能的同時，降低用戶數倉的負擔，適用于沒有獨立數倉或數倉負載過重的情況；

智能緩存

提供的2種緩存模式都可以直接返回結果，提升用戶查詢速度，減少數據庫訪問次數。

1.數據集緩存

將用戶已經查詢過的結果緩存在 Quick BI 高速緩存組件內，一段時間內完全一致的查詢可以直接返回查詢結果。

2.智能預計算

算法根據用戶的歷史查詢記錄，對數據集的查詢進行預聚合，提前計算出用戶所需的結果，保存在高性能存儲中。一旦用戶查詢命中，則直接返回結果。

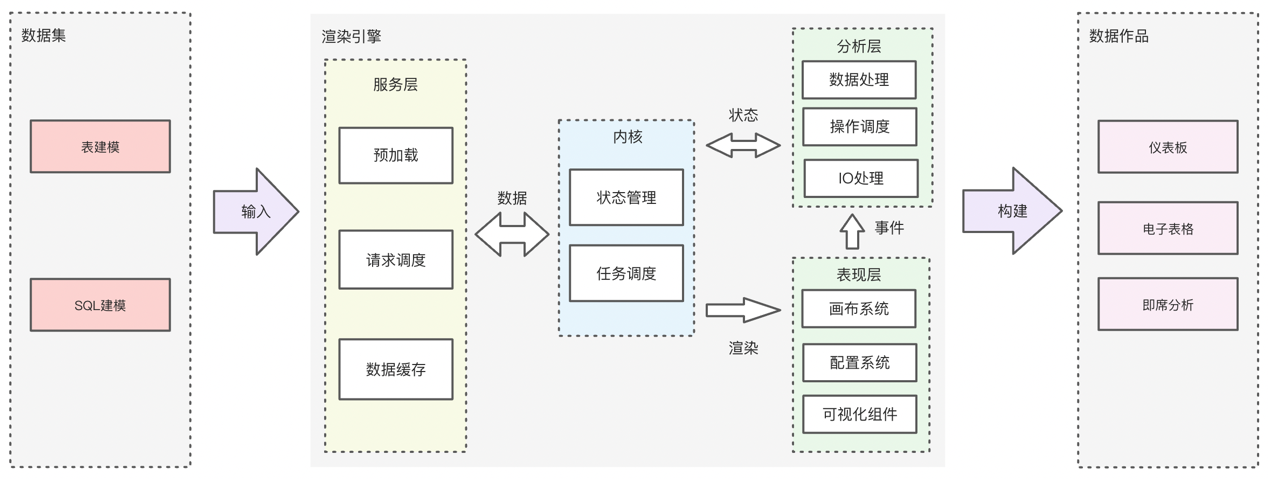

二、渲染引擎

負責取得肉眼可見頁面的內容，包括圖像、圖表等，并進行數據信息整理，及計算網頁的顯示方式，然后輸出并展現。由于BI場景的報表（儀表板、電子表格、門戶等）內容相當復雜，渲染引擎的加速可以非常直接的影響Quick BI報表的打開速度，優化用戶的報表閱覽體驗。渲染引擎的加速動作無需進行任何配置，無聲的服務整個分析流程。

渲染引擎進行了如下整體升級：

• 資源（js/css/ajax等）加載優化：包括預加載、按需加載、任務調度、TreeShaking等
• 前端計算&執行優化：數據流節流、懶數據策略、mutable改造、深克隆等計算優化等
• 可視化升級：底層可視化統一，?；鶊D等大數據量下解析優化、渲染次數收斂等
• 移動端升級：包體積優化（壓縮前20.6M減少至5.6M）、圖表預加載、資源本地化緩存等
• 查詢鏈路優化：支持 MaxCompute 加速查詢、登錄層優化、防止配置查詢緩存穿透、緩存優化等
• 性能工具升級：SQL診斷支持 MaxCompute 數據源，并支持 SQL 診斷工具的國際化等

利用五種機制整體提升渲染引擎

任務調度機制

支持在各段加載和執行流程中利用組件或函數控制CPU時間和網絡占用優先級，從而將首屏內容的展示時間點縮短至少了30%。

截流渲染機制

支持Redux類數據流體系，以配置化方式控制單位時間組件渲染次數，組件平均渲染次數減少90%以上。

按需計算機制

按需加載和執行JS邏輯組件及其資源，利用LazyObject思路（即：使用時初始化執行，而非定義時）進行按需調用，LazyCache思路（即：命中時計算和緩存，而非實時）進行數據流模型計算，節省約30%的CPU時間以及40%的網絡占用。

預加載機制

通過將原本串行依賴的流程邏輯按不同時機并行（如：當頁面拉取JS資源時同時拉取后端數據，在空閑時預加載下一屏內容），根據歷史使用習慣預先加載后續可能訪問的內容，達到瞬時查看的效果。

資源本地化緩存機制

將js等資源本地化的形式，加上根據不同設備（移動端等）的資源管理策略，有效解決系統內存釋放導致的緩存失效，弱網環境導致的資源加載緩慢等問題。

經過一系列核心能力的升級和特定場景的針對性優化，操作平均FPS（每秒傳輸幀數）可達55左右，較復雜報表下，首屏加載時間也從最初18秒降至3秒以內（中等簡單報表2秒內），結合Quick引擎，還可以支持10億級數據量的報表3秒內展現

三、性能體驗全面提升

1、數據開發視角的場景方案

（1）報表展示的數據在一定時間內固定不變

有些客戶對數據需要每天進行一次匯總，并通過 Quick BI 的可視化圖表以日?qǐng)?bào)形式展示出來。這些展示的數據在下一次匯總之前都不會發生變化，同時這些匯總數據比較固定，不需要閱覽報表的人主動更改查詢條件。

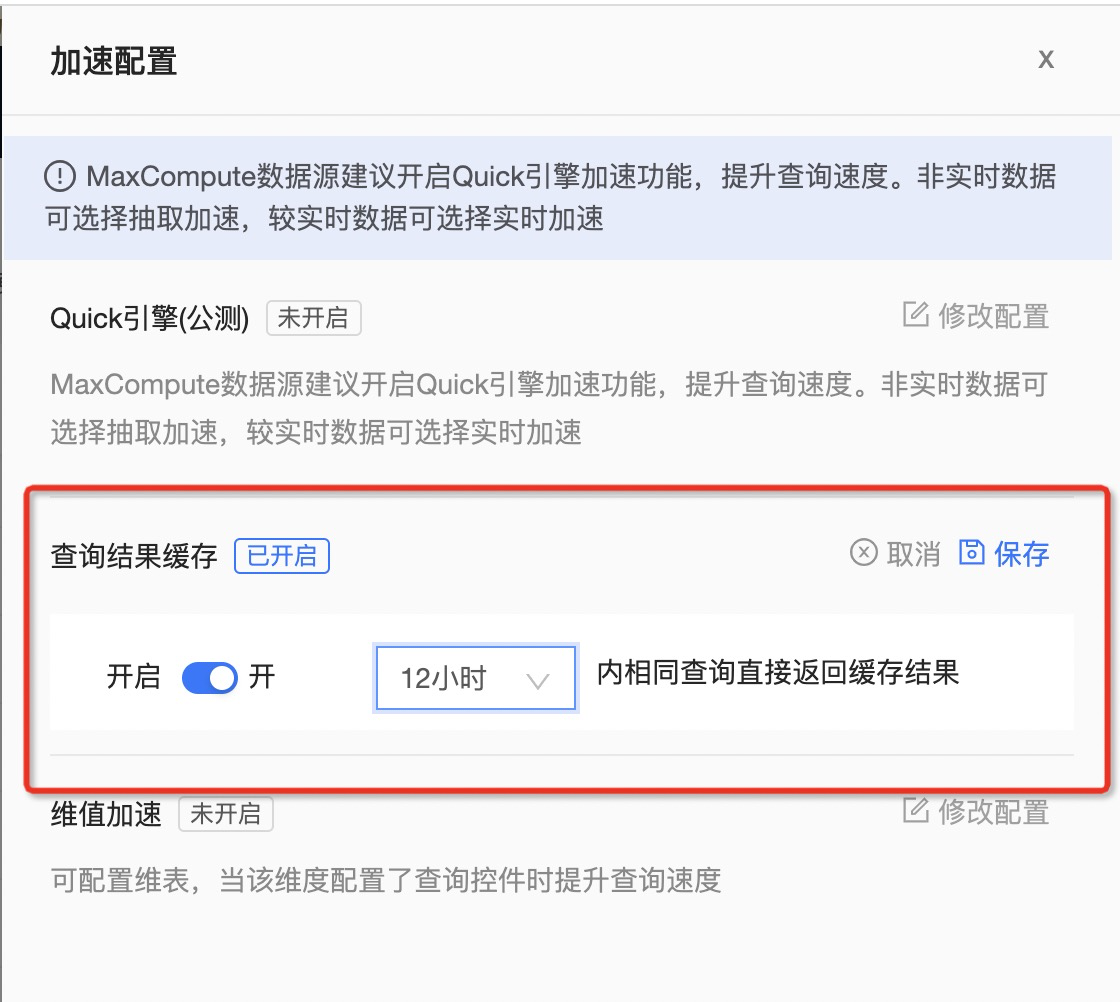

如是場景，推薦開啟數據集上的緩存功能。用戶可以自行設置緩存的有效期，在有效期內，相同的查詢會命中緩存，直接將該周期內第一次查詢的結果毫秒級返回。以上述場景為例，用戶可以開啟 12 小時的緩存，這樣日?qǐng)?bào)只會在第一次打開時進行數據查詢，之后一整天的時間，一旦客戶點擊打開，報表就會立刻展現。

（2）報表數據存在較多變化，對非實時數據進行分析

以大促為例，商家在活動結束后，對大促期間的銷量、營業額以及營銷投放效果進行復盤。數據分析包含很多維度，比如類目、地區、部門等等。商家的分析師或者決策者在查看報表時，往往會對維度進行調整、變更、鉆取，來獲得更加深入的洞察。這個場景下用戶數據查詢的動作多變，上述的緩存策略往往很難命中。

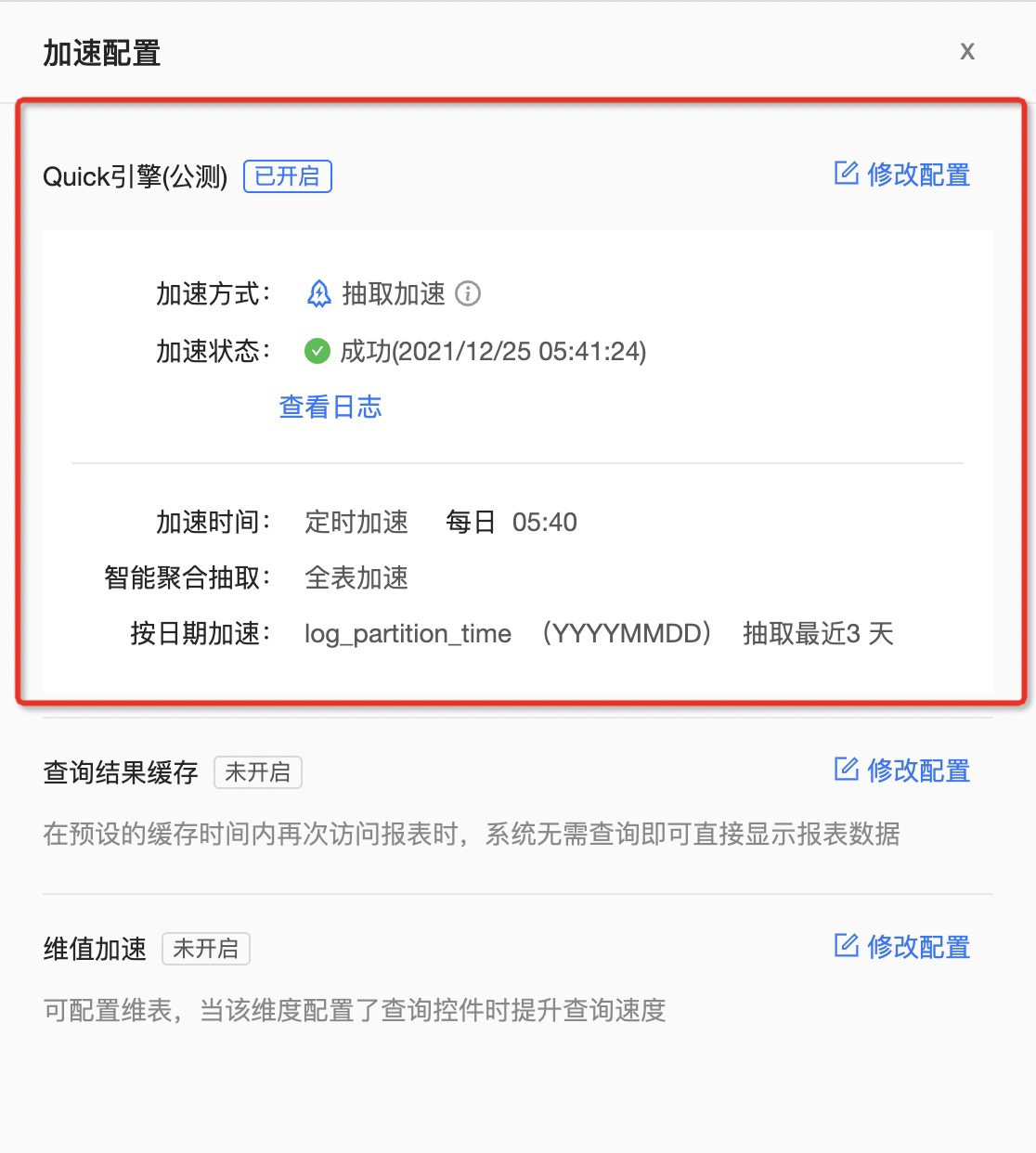

此時，可以在數據集的 Quick 引擎中開啟抽取加速。抽取加速默認全表加速，允許用戶同步T-1 的數據到 Quick 引擎高性能存儲及分析模塊中，后續的查詢和計算會直接在 Quick 引擎中進行，減少用戶數據庫的性能壓力。抽取加速可以做到億級數據，亞秒級響應。

與此同時還可以開啟智能預計算模式， 會對用戶的查詢歷史進行分析， 提前對可能的查詢進行預聚合。用戶的查詢?nèi)绻?，則會直接返回聚合結果。

（3）用戶數據源查詢慢，但對數據實時性有要求

有的用戶，數倉里的數據每天都在實時變化。以倉儲管理為例，倉庫里每天貨物的進出是動態的，這些數據會實時落到數據庫里，而客戶希望能夠通過 Quick BI 的報表，對這些動態數據進行分析。顯然，上面提到的緩存方案以及抽取加速都無法達成這個目的。

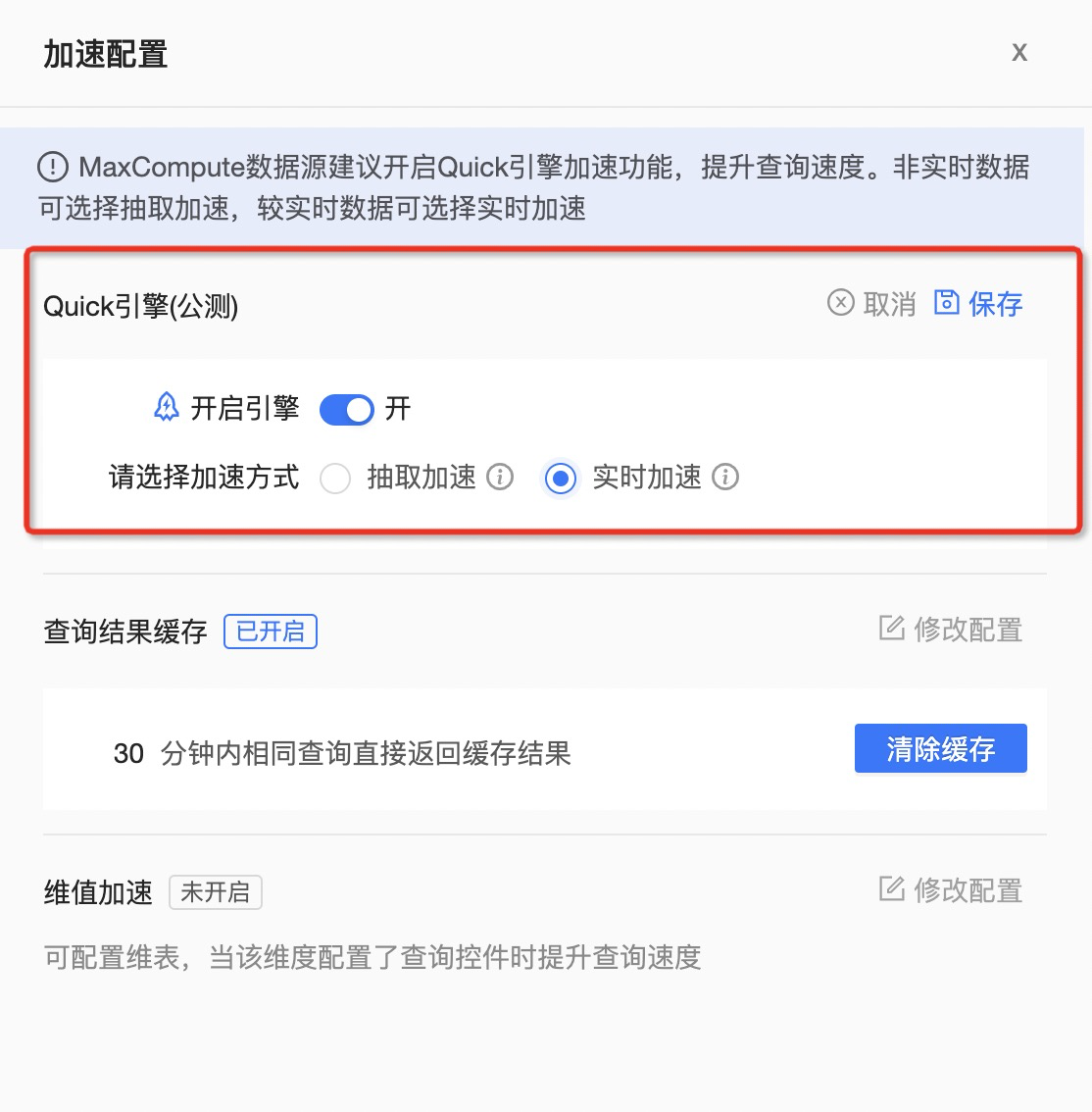

對于這類用戶來說，他們可以在數據集的 Quick 引擎里開啟實時加速， 通過引擎內置的 MPP 內存計算引擎，對數據進行實時的內存計算，從而達到加速的目的。

開啟了 Quick 引擎的實時加速，可以做到億級數據，秒級響應。

（4）用戶查詢依賴維度值的獲取

企業如果需要以產品類目為維度，對銷售記錄進行分析。這個時候，就會用到 Quick BI 的查詢控件，以下拉列表的方式對“類目”這個維度的值進行展示和選擇。

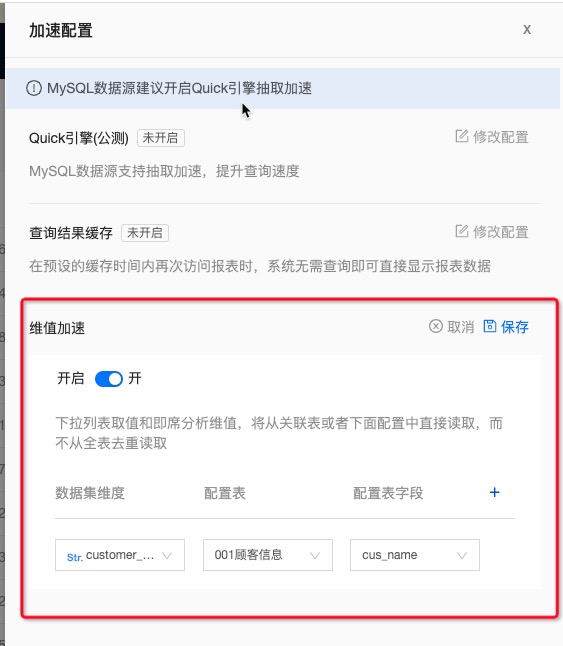

以服裝公司為例，共有100 個產品類目，銷售記錄上千萬條。這個時候從完整的銷售記錄里獲取類目值，效率實在太低?？梢允褂?nbsp;Quick BI 提供的維值加速方案， 將類目的維度表配置進維值加速功能，此時100 個類目僅對應 100 行數據，而不再是原來的上千萬條。再獲取類目下拉列表時，就會直接從維度表中讀取，大大提升下拉列表里維度值的獲取效率。

2、Quick BI閱覽者視的加速效果

（1）即席分析表格

500W單元格，秒級渲染完畢（60 FPS），操作流暢：

（2）報表首屏打開

基于雙引擎，在1億行數據，20個圖表組件，常規聚合類查詢下進行標準測試，一個標準復雜報表可在2秒內展現：
